Встроенный индикатор (ЖКД, опция) “
5-разрядный цифровой дисплей, 6-разрядный дисплей единиц
и столбиковая диаграмма.
Индикатор конфигурируется на периодическое отображение од-
ного или до четырех значений следующих переменных:
Измеренное дифференциальное давление, дифференциаль-
ное давление в %, дифференциальное давление
в масштабе, измеренное статическое давление.
Смотрите также раздел «Установки при поставке».
Локальная установка параметров (Коды выходного сигнала
D, E и J)
Конфигурирование параметров винтом внешней регулировки
нуля и нажимной кнопкой (код встроенного индикатора E)
предлагает простую и быструю установку следующих парамет-
ров: Проверка контура, Номер тега, Единица измерения, НЗШ
(LRV), ВЗШ (URV), Демпфирование, Режим выхода (линей-
ный/квадратный корень), Дисплей выхода 1, Перенастройка
диапазона с использованием фактического давления
(НЗШ/ВЗШ) и Информация об устройстве.
Пределы давления разрыва
(Датчик перепада давления)
69 МПа (10000 фунтов на кв. дюйм) для шкалы измерений с ко-
дами M и H.
47 МПа (6800 фунтов на кв. дюйм) для шкалы измерений с ко-
дом F.
Самодиагностика
Отказ ЦПУ, отказ аппаратуры, ошибка конфигурации
и ошибка выхода за пределы диапазона для дифференциаль-
ного давления, статического давления и температуры капсулы.
Также возможно задание конфигурируемой пользователем
сигнализации процесса по нижнему/ верхнему значению для
дифференциального и статического давления, и в случае уста-
новки дополнительного выхода состояния можно вывести
на дисплей данные о состоянии сигнализации.
Расширенная диагностика (опция) “
Применимо для выходных сигналов с кодами E, J и F.
Обнаружение блокировки импульсной линии
Расчёт и диагностика состояния импульсной линии может произ-
водиться выделением флуктуационной составляющей сигналов
дифференциального и статического давления. EJX115A обнару-
живает нарушения в импульсной линии, включая сторону, на ко-
торой имеет место блокировка.
Мониторинг теплотрассы
Изменение температуры фланцев вычисляется с помощью двух
датчиков температуры, встроенных в EJX, что позволяет выяв-
лять поломку теплотрассы или связанные с повреждениями от-
клонения от нормальной температуры.
Функция характеризации сигнала (Выходной сигнал
с кодами D, E и J)
Конфигурируемая пользователем 10-сегментная функция ха-
рактеризации сигнала для выхода 420 мА.
Выход состояния (опция, выходной сигнал с кодами D, E и J)
Один контактный выход транзистора (стокового типа) предна-
значен для вывода конфигурируемой пользователем сигнали-
зации по верхнему/нижнему значению для дифференциаль-
ного/статического давления.
Номинальные значения контактного выхода: 30 В постоянного
тока, 120 мА постоянного тока (макс.)
Смотрите «Конфигурация электропроводки» и «Примеры элек-
тропроводки для аналогового выхода и выхода состояния».
Сертификация SIL
Датчики серии EJX, за исключением датчиков со связью через
шину Fieldbus и PROFIBUS PA, сертифицированы на соответ-
ствие следующим стандартам:
IEC 61508: 2010;
Функциональная безопасность электрических/ электронных/ с
программируемой электроникой систем: SIL 2 для использова-
ния одного преобразователя, SIL 3 для использования двух
преобразователей.
Данные по надежности различаются в зависимости от аппара-
туры и версии программных средств.
Детали смотрите в таблице Данные по функциональной без-
опасности.
(Номер документа: TI 01C25A05-01EN или TI 01C25A05-21EN
для кода опции SLT )
Этот документ можно скачать с веб-сайта компании Yokogawa.
(Адрес сайта: https://www.yokogawa.com/solutions/ products-plat-
forms/field-instruments/)
НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
(Пределы могут зависеть от кодов утверждения безопас-
ности или особенностей опций)
Предельные значения температуры окружающей среды:
от 40 до 85 °С (40…185 °F)
от 30 до 80 °С (22…176 °F) для модели с ЖКД
Предельные значения рабочей температуры:
от 40 до 120 °С (40…248 °F)
Предельные значения влажности окружающей среды:
от 0 до 100% RH
Предельные значения для рабочего давления (силиконовое
масло)
Максимальное рабочее давление (MWP)
16 МПа (2300 фунтов на кв. дюйм) для всех капсул.
Минимальное рабочее давление:
Смотрите приведенный ниже график

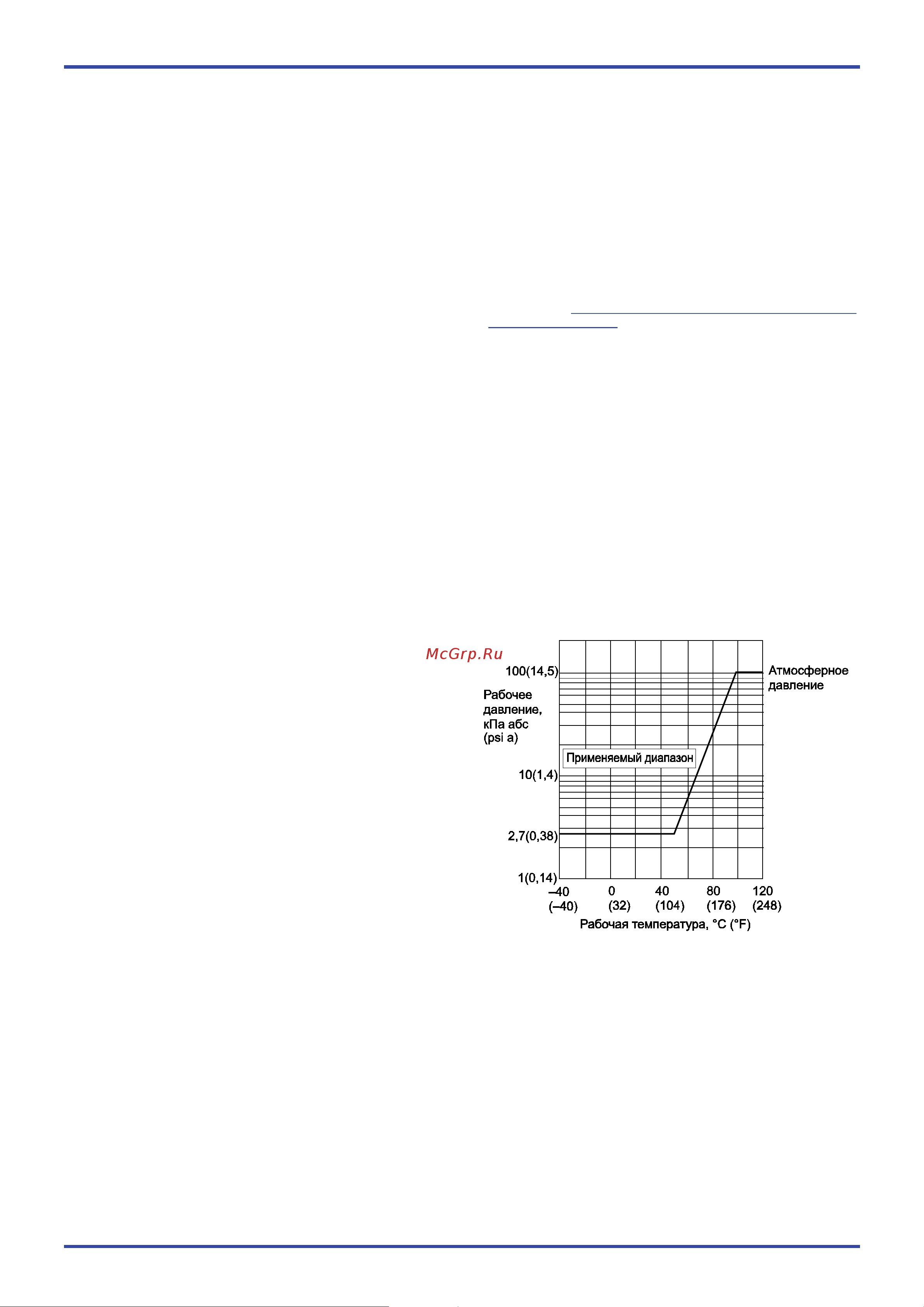

Рисунок 1. Рабочее давление и рабочая температура
