12
Все права защищены. Авторское право © 2008 GS 01C25К01-01RU 30 марта 2020-00

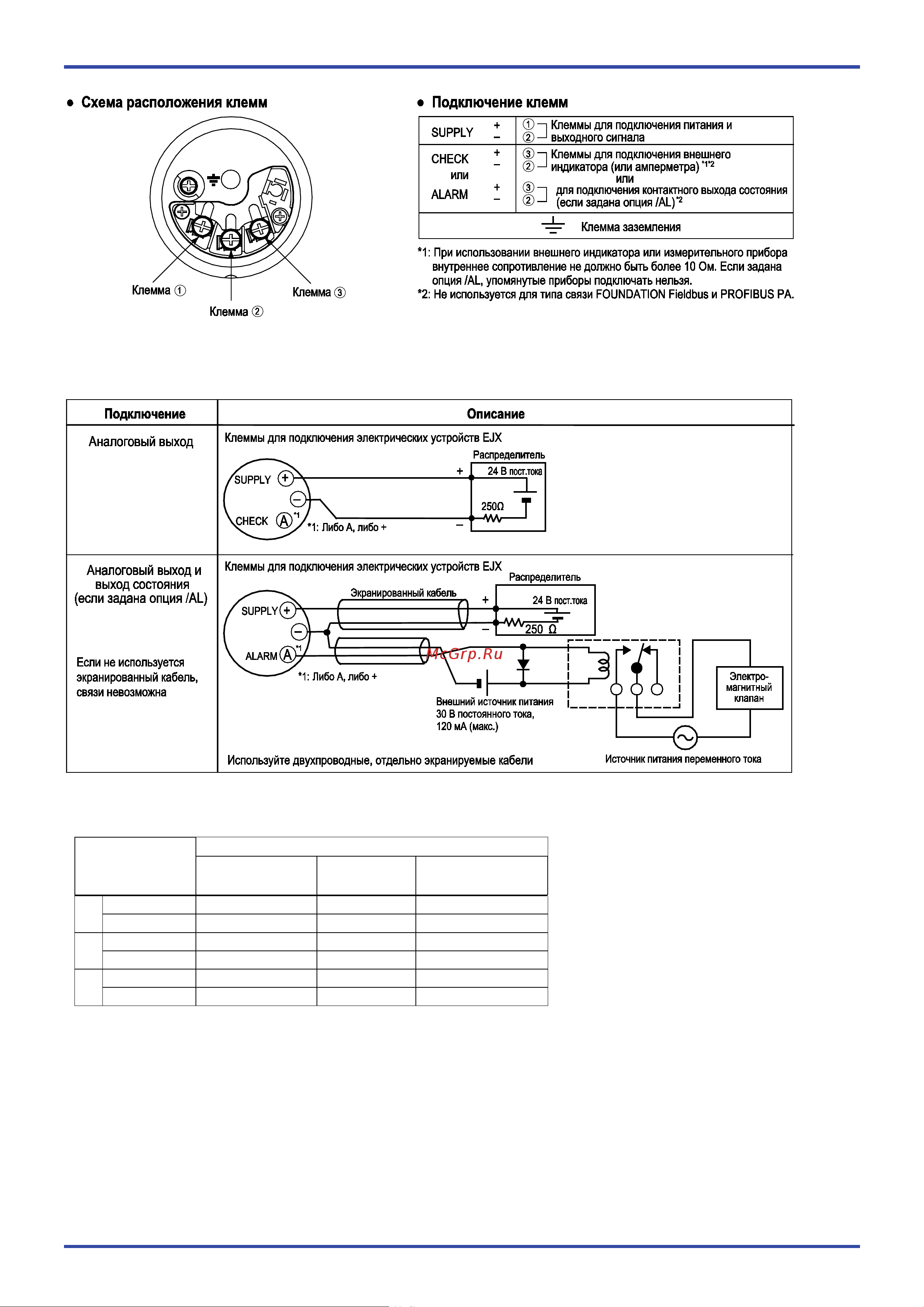

Пример подключения аналогового выхода и выхода состояния
Таблица 1. Калибровочные единицы
Шкала и диапазон
измерений
Код опции
D1
(Единицы: фунты
на кв. дюйм)
D3
(Единицы: бар)
D4
(Единицы: кгс/см
2
)
F
Шкала
4…20 дюйм.вод.ст.
10…50 мбар
100…500 мм.вод.ст.
Диапазон 0…40 дюйм.вод.ст. 0…100 мбар 0…1000 мм.вод.ст.
M
Шкала 8…400 дюйм.вод.ст. 20…1000 мбар 200…10000 мм.вод.ст.
Диапазон
0…400 дюйм.вод.ст.
0…1000 мбар
0…10000 мм.вод.ст.
H
Шкала 80…830 дюйм.вод.ст. 200…2100 мбар 2000…21000 мм.вод.ст.
Диапазон 0…830 дюйм.вод.ст. 0…2100 мбар 0…21000 мм.вод.ст.
