4
Все права защищены. Авторское право © 2008 GS 01C25К01-01RU 30 марта 2020-00
Требования по питанию и нагрузке
(Выходной сигнал с кодами D, E и J. Требования к электро-
оборудованию могут зависеть от кодов утверждения без-
опасности или особенностей опций)
Для источника питания 24 В постоянного тока можно использо-
вать нагрузку до 550 Ом. Смотрите приведенный далее график.

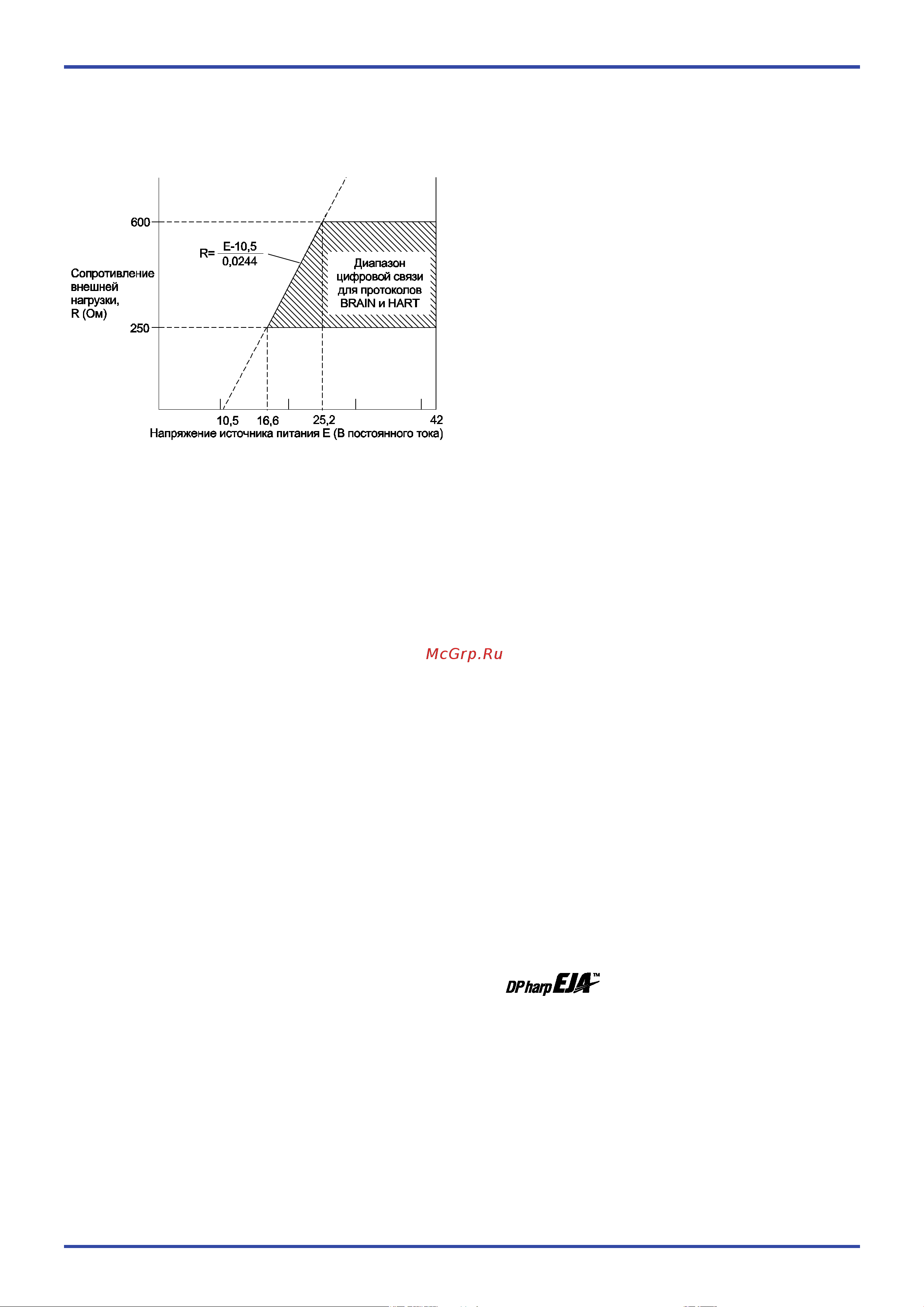

Рисунок 2. Взаимосвязь между напряжением источника
питания и сопротивлением внешней нагрузки
Напряжение питания “
”
10,5…42 В постоянного тока для обычного использования
и пожаробезопасного типа.
10,5…32 В постоянного тока для молниезащитного типа
(код опции /А)
10,5…30 В постоянного тока для искробезопасного типа,
типа n или невозгораемого типа.
Минимальное напряжение составляет 16,6 В постоянного тока
для цифровой связи BRAIN или HART
Нагрузка (Выходной сигнал с кодами D, E и J)
0…1290 Ом для эксплуатации
250…600 Ом для цифровой связи
Требования к связи “
”
(Требования к электрооборудованию могут зависеть от кодов
утверждения безопасности)
По протоколу BRAIN:
Дистанция связи
До 2 км (1,25 миль) при использовании кабелей CEV
с полиэтиленовой изоляцией в ПВХ оплетке. Расстояние зави-
сит от типа используемого кабеля.
Емкость нагрузки
Не более 0,22 мкФ
Индуктивность нагрузки
Не более 3,3 мГн
Входное сопротивление устройства связи
Не менее 10 КОм (кΩ) при частоте 2,4 кГц.
Соответствие стандартам электромагнитной совместимости:
EN61326-1 Класс A, Таблица 2
EN61326-2-3, EN 61326-2-5 (для Fieldbus)
Соответствие стандартам европейской директивы для обо-
рудования, работающего под давлением 2014/68/ЕU:
Разумная инженерно-техническая практика (для всех капсул)
Директива EU RoHS
EN 50581
Стандарты требований безопасности
EN 61010-1, C22.2 No.61010-1
• Категория монтажа/установки: I
(Ожидаемое переходное перенапряжение 330 В)
• Степень загрязнения: 2
• Эксплуатация в помещении/вне помещений
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал смачиваемых деталей
Диафрагмы, фланцевые крышки, рабочие штуцеры, про-
кладки капсулы и дренажные пробки, пробки сброса, кол-
лектор, измерительная диафрагма, распорка и уплотнение
диафрагмы:
См. «МОДЕЛЬ И СУФФИКС-КОДЫ»
Прокладки рабочих штуцеров
Тефлон PTFE
Фторированная резина – для кода опции /N2 и /N3
Материал деталей, не контактирующих
с рабочей средой
Винтовой крепеж
Углеродистая сталь B7 или 316L SST
Корпус
• Литой из алюминиевого сплава с низким содержанием меди
• Литой из алюминиевого сплава с низким содержанием
меди со свойствами коррозионной стойкости (содержимое
меди ≤ 0,03%, содержимое железа ≤ 0,15%) (опция)
• Нержавеющая сталь ASTM CF-8M (опция)
Покрытие корпуса
[для алюминиевого корпуса]
Порошковое покрытие из полиэфирной смолы насыщенного
темно-зеленого цвета (Munsell 5.6BG 3.3/2.9
или эквивалент)
[для кода опции /P или /X2]
Покрытие раствором полиуретановой и эпоксидной смолы
Класс защиты
IP66/IP67, Type 4X
Уплотнительное кольцо крышки
Buna-N, фторированная резина (опция)
Шильдик и тег
316 SST
Наполнитель
Силиконовое масло, фторированное масло (опция)
Масса
[Код монтажа 7, 8 и 9]
4,5 кг (9,9 фунтов) для шкалы измерений с кодами M и H без
встроенного индикатора, крепежной скобы и рабочего штуцера.
5,4 кг (11,9 фунтов) для шкалы измерений с кодом F без встроен-
ного индикатора, крепежной скобы и рабочего штуцера.
Для кода корпуса усилителя 2 масса на 1,5 кг (3,3 фунта) больше.
Подключения
См. «МОДЕЛЬ И СУФФИКС-КОДЫ».
Технологическое соединение фланца крышки: IEC61518
<Сопутствующие приборы
>
Мастер управления многоцелевым устройством FieldMate:
Смотрите GS 01R01A01-01E.
BRAIN TERMINAL: Смотрите GS 01C00A11-00E
Распределитель питания: Смотрите GS 01B04T01-02E или
GS 01B04T02-02E
<Ссылки>
1. зарегистрированная торговая марка
Yokogawa Electric Corporation.
2. Fieldmate: торговая марка Yokogawa Electric Corporation.
3. Teflon: торговая марка E.I. DuPont de Nemours & Co
4. Hastelloy: торговая марка Haynes International, Inc.
5. HART
®
: зарегистрированная торговая марка FieldComm
Group.
6. F
OUNDATION Fieldbus: торговая марка FieldComm Group.
7. PROFIBUS: зарегистрированная торговая марка Profibus
Nutzerorganisation e.v., Карлсруэ, ФРГ.
Наименования других компаний и изделий, используемые в
настоящем материале, являются зарегистрированными торго-
выми марками или торговыми марками их соответствующих вла-
дельцев.
