30-IT

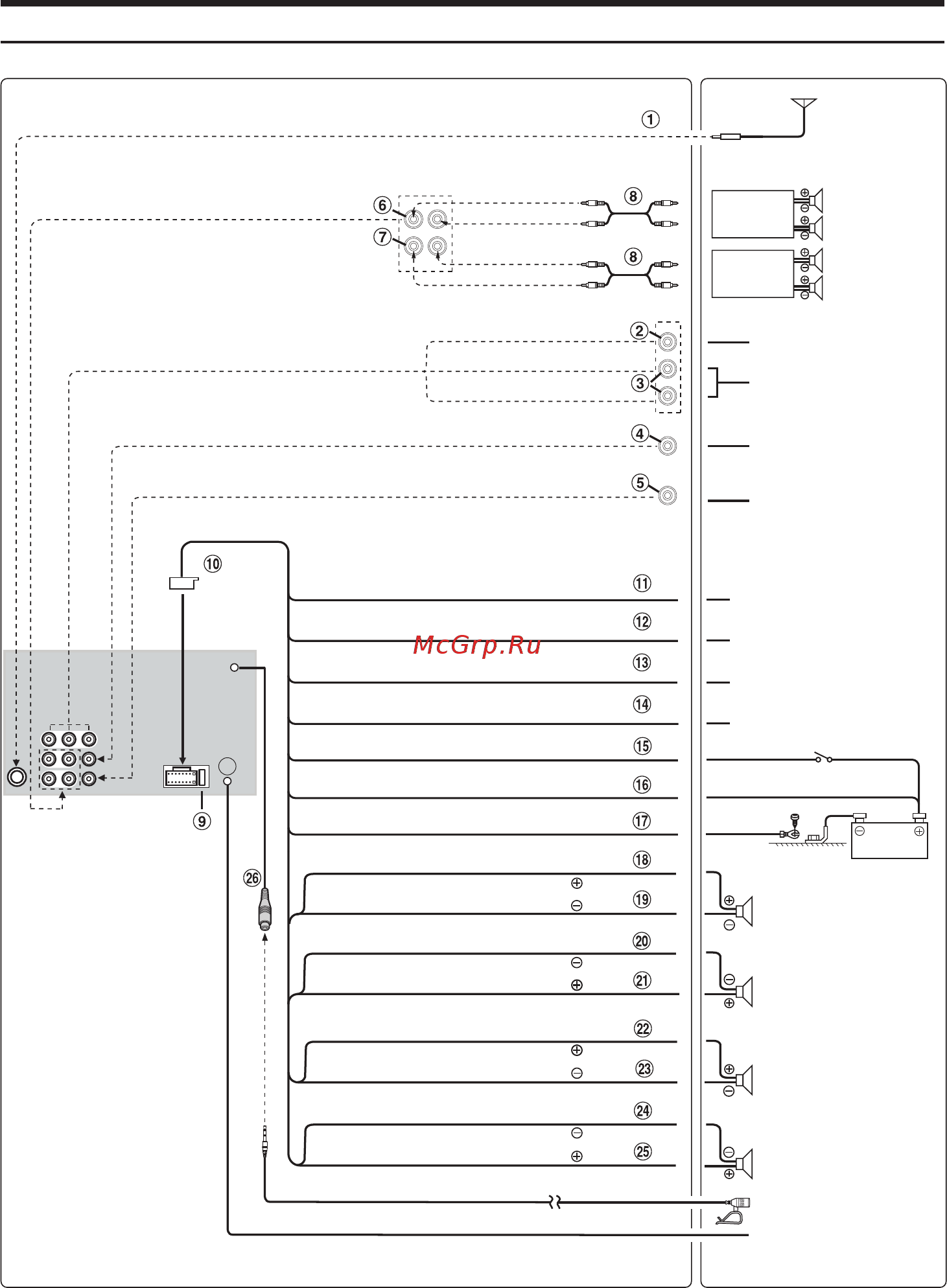

Collegamenti
27
Antenna
Diffusore
anteriore
Subwoofer
/ altoparlanti
posteriori
Al terminale di
ingresso video
Ai terminali di ingresso
audio (DX, SX)
Alla retrocamera
Al terminale di uscita
video
Al cavo d’illuminazione
Al cavo del segnale del freno
di stazionamento
Al lato positivo del cavo
del segnale delle luci di
retromarcia della vettura
All’amplificatore o equalizzatore
Chiave di accensione
Batteria
Altoparlanti
Anteriore destro
Posteriore destro
Posteriore sinistro
Anteriore sinistro
Microfono
Connettore d’interfaccia
comandi al volante
(giallo)
(bianco)
(rosso)
(giallo)
(giallo)
ILLUMINAZIONE
(arancione/bianco)
FRENO DI STAZIONAMENTO
(verde chiaro)
RETROMARCIA
(viola/bianco)
ACCENSIONE
(blu/bianco)
ACCENSIONE
(rosso)
BATTERIA
(giallo)
GND
(nero)
(grigio)
ALTOPARLANTE ANTERIORE DESTRO
(grigio/nero)
(viola/nero)
ALTOPARLANTE POSTERIORE DESTRO
(viola)
(verde)
ALTOPARLANTE POSTERIORE SINISTRO
(verde/nero)
(bianco/nero)
ALTOPARLANTE ANTERIORE SINISTRO
(bianco)
Amplifi-
catore
Amplifi-
catore
