English
13
CZ202E/CZ202ER/CZ202EG
right part.
2. Push the trim ring to left and pull out the
left part.
Disassemble the unit
4. Insert the removal keys straight back until
they lock, then pull the unit out.
Method B
6) Removing the Source Unit
1. Insert this unit directly to the opening of
the dashboard.
holes of the mounting frame located inside
the opening to holes of the unit and fasten
Trim Ring Installation
Attach the trim ring around the front panel.
Disassemble trim ring
1. Push the trim ring to right and pull out the
Top
Bottom

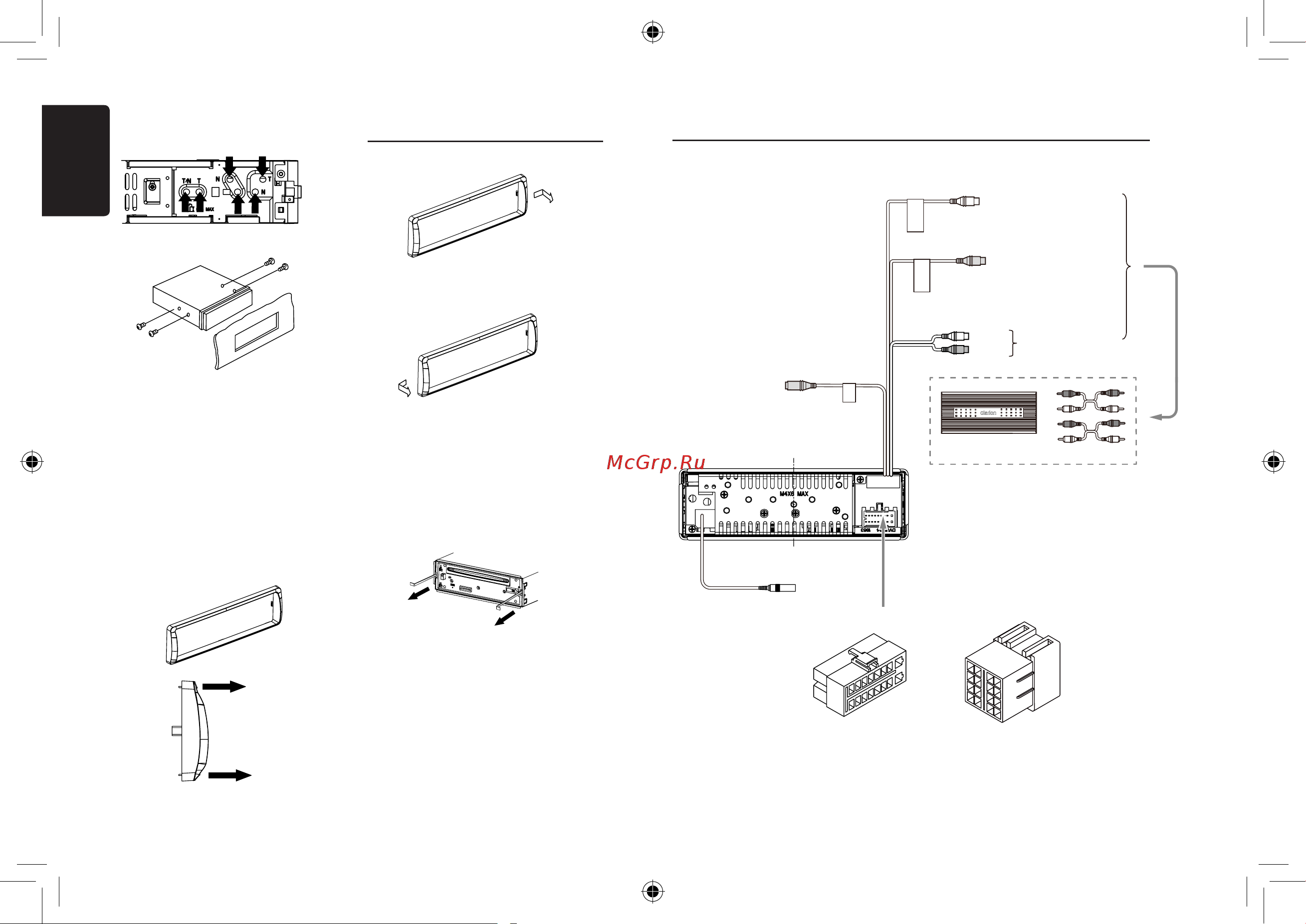

7) Wiring and Connections
Rear Right /
SUB OUT 2
Rear Left /
SUB OUT 1
SWC
Antenna
control terminal
Left
output terminal
C
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
A
B
2
4
6
8
1
3
5
7
1
3
5
7
2
4
6
8
