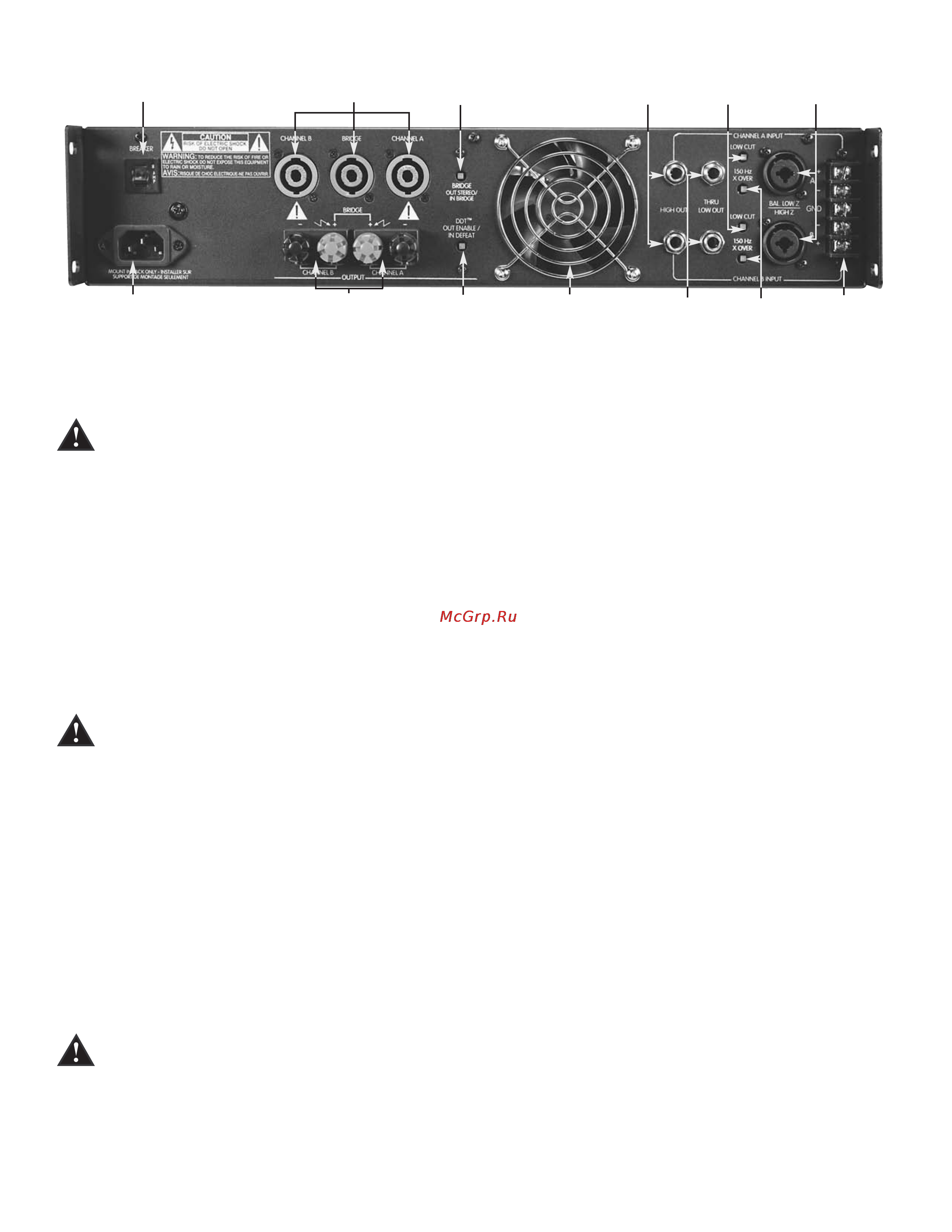

PANNEAU ARRIERE

(7) CONNECTEUR IEC

Ce connecteur standard IEC vous permet d’alimenter votre unité. Un cable de connexion IEC est

fourni avec votre unité pour permettre de le relier à votre source électrique (prise murale).

Ne jamais déconnecter la connexion de terre de votre unité.

L’utilisation de rallonge est à éviter mais, si nécessaire, utilisez un cable et connecteur 3-conducteurs

de 2.5 mm

de section minimum. L’utilisation de cable de section inférieur limitera l’alimentation

électrique de votre unité et nuiera aux capacité de votre unité. Pour prévenir tout risque

d’électrocution, vérifiez que tous les éléments de votre système soient reliées à la terre.

(8) BORNIER

Ces borniers vous permettent de connecter vos enceintes à votre unité. Ils sont montés en parallèle

avec les connecteurs Speakon

et vous permettent d’utiliser des fils dénudés ou des connecteurs

banane. Vous pouvez utiliser ces sorties indifféremment mais essayez de préter attention aux phases

de vos hauts-parleurs. Les borniers de couleur noire sont les masses et les rouges les bornes

positives. Les borniers de couleur rouge devraient être reliés aux bornes positives de vos enceintes.

En mode pont (Bridge), seuls les borniers de couleur rouge doivent être utilisés et les enceintes

concernées sont connectées entre ces bornes positives.

ATTENTION…Quelles que soient les connexions utilisées, la charge minimum de vos enceintes doit

être de 2 Ohms par canal ou 4 ohms en mode pont (BRIDGE). On préfèrera une charge 4 Ohms par

canal ou 8 Ohms en mode pont pour des utilisations prolongées car l’amplificateur fonctionnera à des

températures plus acceptables sous ces charges. Utilisez votre unité à la charge minimale est

envisageable, mais il pourrait en résulter un arrêt de votre système dû à un déclenchement des

protections thermales de votre amplificateur.

(9) SORTIES SPEAKON

Votre unité est équipée de 3 connecteurs Speakon 4-conducteurs, un par canal et un pour le mode

pont (Bridge). Veuillez vous référer à la section MODE PONT avant d’utiliser ce connecteur. Pour

chaque connecteur, les mêmes règles d’impédance minimale que les borniers sont à respecter. Ils

sont connectés de facon standard, avec les pins 1+ et 2+ en parallèle et 1- et 2- en parallèle. Pour les

connecteurs CHANNEL A et CHANNEL B, les pins 1+ et 2+ étant les bornes positives et les pins 1-

and 2- reliées à la masse. Pour le connecteur BRIDGE, les pins 1+ et 2+ sont la borne positive du

canal A et les pins 1- and 2- celle du canal B.

(10) SELECTEUR DE MODE

Ce sélecteur est utilisé pour choisir entre les modes Stéréo et Pont (Bridge) de votre unité. La position

enfoncée correspond au mode Pont, la position sortie au mode Stéréo. Vous pouvez changer de

mode en poussant sur ce sélecteur avec un outil approprié (Sélecteur de type ‘pousse-pousse’).

Prétez attention à vos connexions si vous voulez changer de mode, il pourrait en résulter des

dommages à vos différentes unités (Ampli., Enceintes,...) surtout dans un système bi-amplification.

Référez-vous à la section MODE PONT plus loin dans ce manuel pour plus d’informations.
