Толщина:
мин. 4,75 мм
макс. 5,56 мм
53 мм
182 мм
16
Руководство по установке
(продолжение)
CQ-R221W

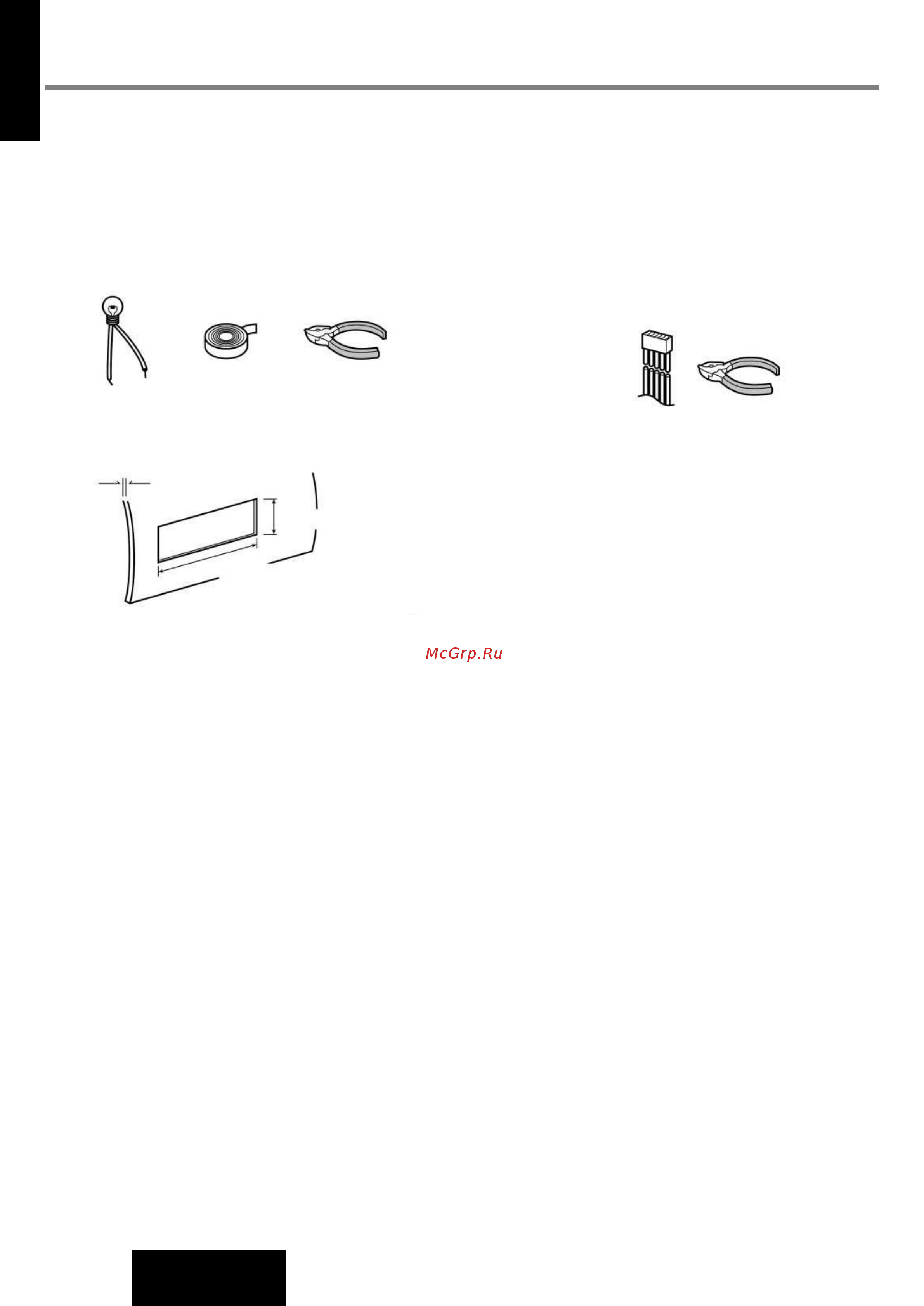

Необходимые инструменты
Вам потребуется отвертка, батарея 1,5 В размера АА, а
также следующее:
Контрольная Изоляционная Плоскогубцы-
лампочка на 12 В лента бокорезы
Характеристики приборной панели
Идентифицируйте все провода
Первым шагом в установке является идентификация всех
проводов в автомобиле, которые будут задействованы
при подключении аудиосистемы.
После того, как Вы определите назначение всех проводов,
советуем выполнить их маркировку при помощи клейкой
ленты и несмываемого маркера. Это позволит избежать
путаницы с проводами в дальнейшем.
èËϘ‡ÌËÂ:
ç ÔÓ‰Íβ˜‡ÈÚ ‡Á˙ÂÏ ÔËÚ‡ÌËfl Í ÒÚÂÂÓÒËÒÚÂÏ ‰Ó ‚˚ÔÓÎÌÂ-
ÌËfl ‚ÒÂı ÌÂÓ·ıÓ‰ËÏ˚ı ÒÓ‰ËÌÂÌËÈ. èË ÓÚÒÛÚÒÚ‚ËË ÒÔˆˇθ-
Ì˚ı Ô·ÒÚËÍÓ‚˚ı ÍÓÎÔ‡˜ÍÓ‚ ̇ ÒÓ‰ËÌËÚÂθÌ˚ı ÔÓ‚Ó‰‡ı Á‡-
ËÁÓÎËÛÈÚ ‚Ò ӄÓÎÂÌÌ˚ ‚˚‚Ó‰˚ ËÁÓÎflˆËÓÌÌÓÈ ÎÂÌÚÓÈ ‰Ó ÚÂı
ÔÓ, ÔÓ͇ Ç˚ Ì ·Û‰ÂÚ „ÓÚÓ‚˚ Ëı ËÒÔÓθÁÓ‚‡Ú¸. éÔ‰ÂÎËÚÂ
ÒÎÂ‰Û˛˘Ë ÔÓ‚Ó‰‡:
Вывод питания:
Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Отрезайте соединительные провода от штекера один за
другим (оставляя как можно более длинные участки), чтобы
можно было работать с каждым выводом по отдельности.
Поверните ключ зажигания во вспомогательное положе-
ние и заземлите один из выводов контрольной лампы на
шасси.
Прикасайтесь вторым выводом контрольной лампы к ого-
ленным участкам проводов, отрезанных от соединитель-
ного штекера радиоприемника. Касайтесь каждого про-
вода по очереди до тех пор, пока контрольная лампа не
загорится.
Теперь выключите и снова включите зажигание. Если лам-
па при этом тоже гаснет и загорается, то это означает, что
данный вывод принадлежит проводу питания автомобиля.
Если Ваш автомобиль не подготовлен к установке магнитолы:
Найдите в блоке предохранителей тот предохранитель-
ный разъем, который отвечает за радио (RADIO), вспомо-
гательное оборудование (АСС) или зажигание (IGN).
Вывод аккумулятора
Если Ваша стереосистема имеет желтый вывод, Вам надо
будет найти провод, ведущий к автомобильному аккуму-
лятору. В противном случае Вы можете пропустить эту
процедуру (желтый вывод обеспечивает непрерывную
подачу питания для часов, запоминающего устройства и
других функций устройства).
Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Выключив зажигание и фары, найдите провод аккумуля-
тора, заземлив один вывод контрольной лампы на шасси
и поочередно проверяя оставшиеся оголенные провода от
отрезанного соединительного штекера радиоприемника.
Если Ваш автомобиль не подготовлен к установке аудио-
системы:
Найдите в блоке предохранителей порт, отвечающий за
аккумулятор и обычно помеченный буквами BAT.
Динамики
Найдите автомобильные акустические провода. Для каж-
дого динамика должно быть два провода, имеющих
обычно цветную маркировку.
