17
CQ-R221W
Удобным способом определения акустических проводов
и соответствующих им динамиков является тестирование
проводов с помощью 1,5 В батареи АА.
Прикоснитесь одним выводом к одному полюсу батареи,
а другим выводом проведите по второму полюсу. Если Вы
держите в руках акустический провод, в динамиках по-
слышится потрескивание.
Если этого не произойдет, продолжайте проверять раз-
личные комбинации проводов, пока не найдете все акус-
тические провода. При их маркировке укажите положе-
ние динамика для каждого.
Двигатель антенны
Если Ваш автомобиль оборудован автоматической актив-
ной антенной, найдите провод антенного двигателя, под-
соединив один из выводов контрольной лампы к проводу
аккумулятора и по очереди дотрагиваясь другим выво-
дом до оставшихся оголенных проводов отрезанного со-
единительного штекера. Когда Вы найдете верный про-
вод, двигатель антенны заработает.
Антенна
Антенный вывод представляет собой толстый черный
провод с металлическим штекером на конце.
Соедините все выводы
Теперь, когда Вы идентифицировали все провода в авто-
мобиле, можно начать их соединение с выводами магни-
толы. Схема подключения на стр. 30 показывает правиль-
ное соединение и цветовое кодирование проводов.
Перед окончательной инсталляцией устройства настоя-
тельно рекомендуем проверить его работу.
Можно установить устройство на полу и выполнить вре-
менные соединения, чтобы протестировать его работу.
Все оголенные провода следует заизолировать.
LJÊÌÓ:
ä‡ÒÌ˚È ÔÓ‚Ó‰ ÔËÚ‡ÌËfl ÒΉÛÂÚ ÔÓ‰Íβ˜‡Ú¸ ‚ ÔÓÒÎÂ‰Ì˛˛
Ә‰¸, ÔÓÒΠÚÓ„Ó Í‡Í Ç˚ ‚˚ÔÓÎÌËÎË Ë Á‡ËÁÓÎËÓ‚‡ÎË ÓÒڇθ-
Ì˚ ÒÓ‰ËÌÂÌËfl.
Заземление:
Подсоедините черный провод заземления разъема пита-
ния к металлическому шасси автомобиля.
Динамики
Подключите акустические провода в соответствии со схемой,
приведенной ниже. Правильно выполняйте соединения во
избежание повреждения динамиков и аудиосистемы.
Используемые динамики должны выдерживать более
40 Вт акустической мощности. При использовании опци-
онного усилителя аудиосигнала динамики должны выдер-
живать его максимальную выходную мощность. Динами-
ки с низкими входными параметрами могут быть повреж-
дены.
Импеданс динамиков должен составлять 4-8 Ом, что
обычно обозначено на их корпусе. Использование дина-
миков с более высоким или низким общим сопротивле-
нием ухудшает звучание и может привести к поврежде-
нию как самих динамиков, так и аудиосистемы.
ÇÌËχÌËÂ:
çËÍÓ„‰‡ Ì Á‡ÁÂÏÎflÈÚ ‡ÍÛÒÚ˘ÂÒÍË ÔÓ‚Ó‰‡. ç‡ÔËÏÂ, ÌÂ
ÔÓθÁÛÈÚÂÒ¸ ÒËÒÚÂÏÓÈ Á‡ÁÂÏÎÂÌËfl ̇ ¯‡ÒÒË ËÎË ÚÂıÔÓ‚Ó‰-
ÌÓÈ ‡ÍÛÒÚ˘ÂÒÍÓÈ ÒËÒÚÂÏÓÈ Ò Ó·˘ËÏ ÍÓÌÚÛÓÏ Á‡ÁÂÏÎÂÌËfl.
ä‡Ê‰˚È ‰Ë̇ÏËÍ ‰ÓÎÊÂÌ ·˚Ú¸ ÔÓ‰Íβ˜ÂÌ ÔÓ ÓÚ‰ÂθÌÓÒÚË ÔË
ÔÓÏÓ˘Ë Ô‡‡ÎÎÂθÌ˚ı ËÁÓÎËÓ‚‡ÌÌ˚ı ÔÓ‚Ó‰Ó‚. ÖÒÎË Û Ç‡Ò
ÂÒÚ¸ ÒÓÏÌÂÌËfl ÔÓ ÔÓ‚Ó‰Û ÍÓÌÙË„Û‡ˆËË ‡ÍÛÒÚ˘ÂÒÍÓÈ ÔÓ‚Ó‰ÍË
‚ LJ¯ÂÏ ‡‚ÚÓÏÓ·ËÎÂ, ÔÓÍÓÌÒÛθÚËÛÈÚÂÒ¸ ‚ ·ÎËʇȯÂÏ ÒÂ-
‚ËÒÌÓÏ ˆÂÌÚÂ.

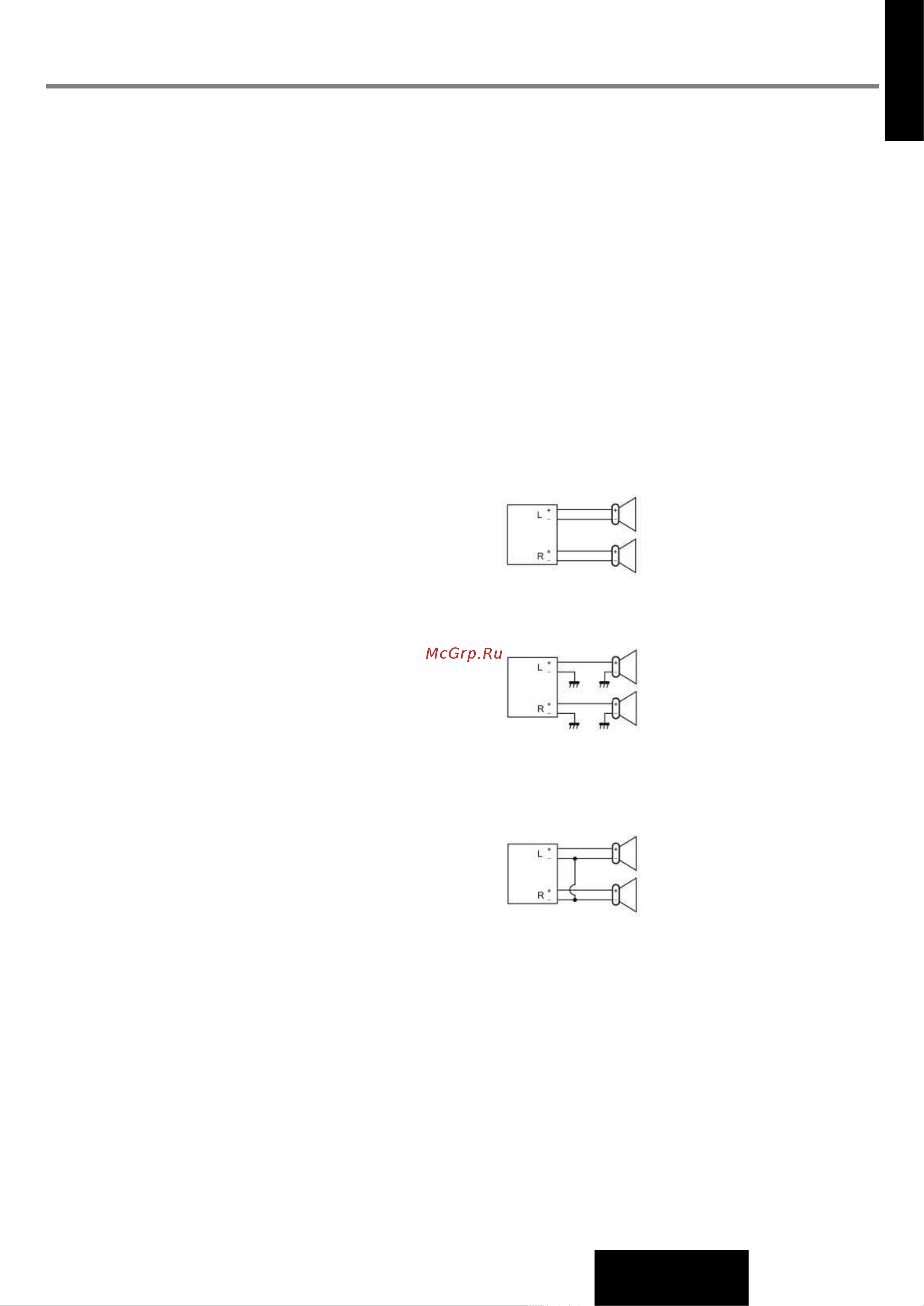

Правильно
Нет контура заземления
Неправильно
Общий контур заземления на шасси
Неправильно
Объединенная акустическая система
(общий провод заземления)
