18
Руководство по установке
(продолжение)
Моторизованная антенна
Подключите провод антенного двигателя к синему выводу
реле управления моторизованной антенной.
Аккумулятор
Подсоедините желтый вывод аккумулятора к соответству-
ющему проводу радиоприемника или к разъему аккуму-
лятора на блоке предохранителей.
Антенна
Подключите антенну, подсоединив антенный провод к ан-
тенному гнезду.
Дополнительное оборудование
Подсоедините все дополнительное оборудование, такое
как усилитель, в соответствии с прилагаемыми к нему инст-
рукциями по эксплуатации. Оставьте расстояние около
30 см между акустическими проводами/усилителем и уд-
линительным проводом антенны. Перед подключением лю-
бого устройства прочтите его инструкцию по эксплуатации.
Питание
Подключите красный провод питания к соответствующему
выводу автомагнитолы или порту блока предохранителей.
Если стереосистема функционирует нормально после вы-
полнения всех соединений, отсоедините провода и при-
ступите к окончательной инсталляции.
Окончательная инсталляция
Подсоединение проводов
Подключите все провода, тщательно изолируя все соеди-
нения. Сверните все провисающие участки проводов и за-
крепите их изолентой, чтобы они не выпали в дальней-
шем. Теперь вставьте устройство в монтажный кожух.
Поздравляем! После выполнения некоторых окончатель-
ных проверок Вы сможете наслаждаться звучанием Ва-
шей новой аудиосистемы.
Окончательные проверки
1. Проверьте, чтобы все провода были правильно подсое-
динены и заизолированы.
2. Проверьте, чтобы устройство было хорошо закреплено
в монтажном кожухе.
3.
Включите зажигание, чтобы проверить работу устройства.
Если возникнут какие-либо трудности, обратитесь за кон-
сультацией в ближайший сервисный центр.
CQ-R221W
Меры предосторожности
• Отгибая фиксирующие лепестки кожуха с помощью
отвертки, будьте осторожны, чтобы не поранить руки.
• Во избежание травм рекомендуем надевать пер-
чатки во время инсталляции устройства.

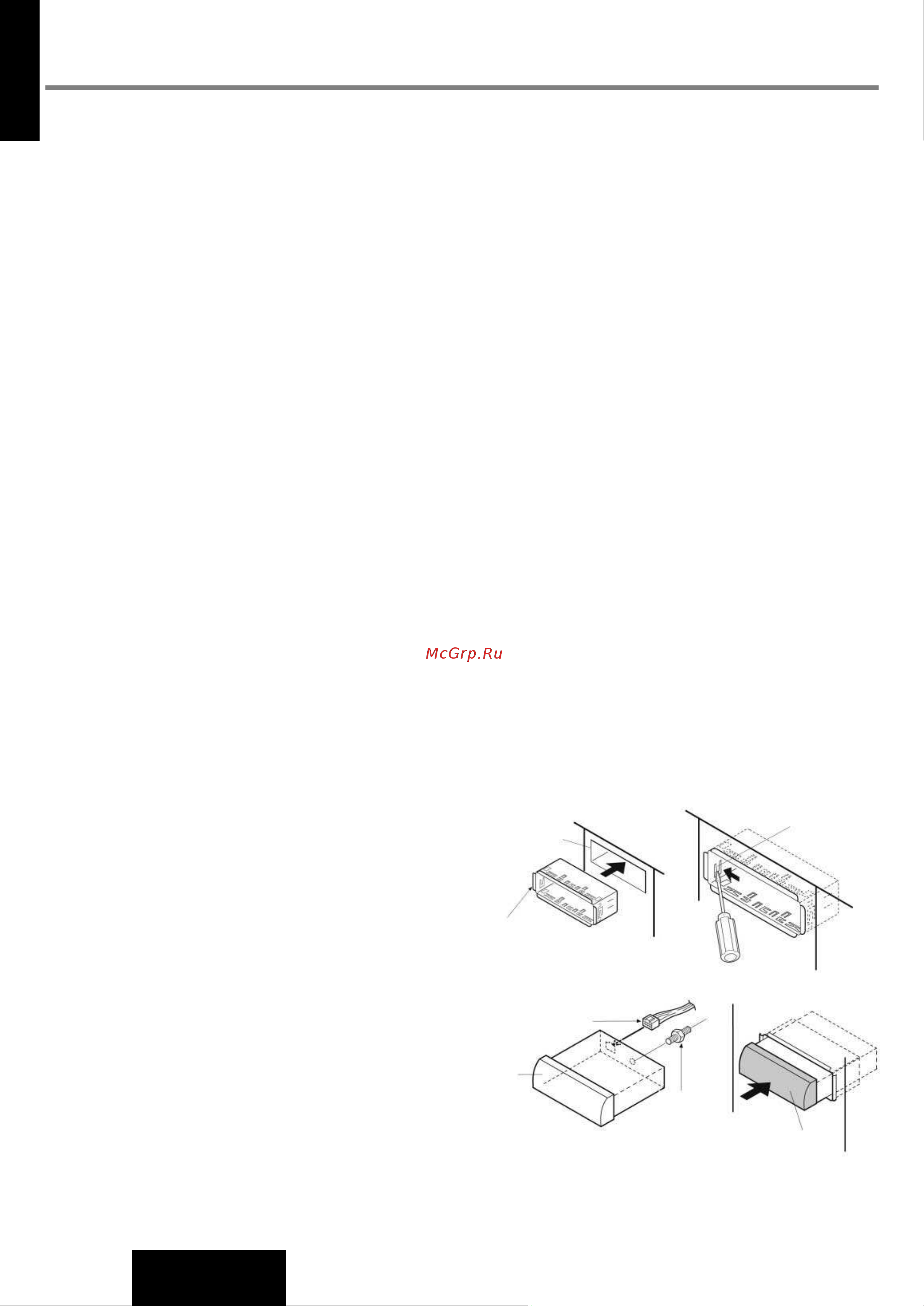

Процедура установки
èËϘ‡ÌËÂ: ÓÚÒÓ‰ËÌËÚ ͇·Âθ ÓÚ ÓÚˈ‡ÚÂθÌÓ„Ó (-) ÔÓÎ˛Ò‡
·‡Ú‡ÂË.
1. Закрепите монтажный кожух 1.
Вставьте кожух в нишу приборной панели и с помо-
щью отвертки отогните фиксирующие лепестки.
2. Закрепите заднюю панель устройства.
a. Проверьте правильность электрических соединений,
обратившись к соответствующим инструкциям.
b. Заверните крепежный болт 5 с помощью подходя-
щего гаечного ключа.
c. Подсоедините штекер питания 6 к устройству.
d. Вставьте устройство в монтажный кожух 1 и на-
жмите на него до фиксирующего щелчка.
e. Закрепите заднюю панель устройства одним из двух
рекомендуемых ниже способов.
Приборная панель
6 Штекер питания
Устройство
Устройство
5
Крепежный
болт
Отвертка
Фиксирую-
щий лепесток
1 Монтажный
кожух
