17
D:\PDF Output\724_725EW_QRD3508(B6_Horizon)\080Chapter_RU.fm
MVH-S100UI/MVH-S100UB/MVH-S100UBG/MVH-S100UBA/MVH-S100UBW/MVH-S010UB
724_725EW_QRD3508(B6_Horizon)
Ru
Русский
– Не укорачивайте кабели.
– Не нарушайте изоляцию кабеля
питания данного устройства для
питания других устройств.
Емкость кабеля является
ограниченной.
– Используйте плавкий
пр
едохранитель
соответствующего номинала.
–Не замыкайте отрицательный
кабел
ь динамиков
непосредственно на землю.
– Не связывайте вместе
отрицате
льные кабели
нескольких динамиков.
• К
огда устройство включено,
сигналы управления отправляются
по синему/белому кабелю.
Подключите данный кабель к
удаленному управлению системой
внешнего усилителя или
терминалу релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока). Если автомобиль
оснащен антенной, встроенной в
лобовое стекло, подключите ее к
терминалу питания антенного
усилителя.
• Н
икогда не подключайте синий/
белый провод к терминалу
питания внешнего усилителя.
Также никогда не подключайте его
к терминалу питания
автоматической антенны. В
противном случае это может
привести к протеканию батареи
или ее неисправности.
• Ч
ерный кабель заземлен. Кабели
заземления для данного
устройства и другое оборудование
(особенно устройства высокого
напряжения, например усилители)
необходимо подключать отдельно.
В противном случае случайное
отключение может привести к
пожару или неисправности.
• Гр
афический символ на
изделии означает постоянный ток.

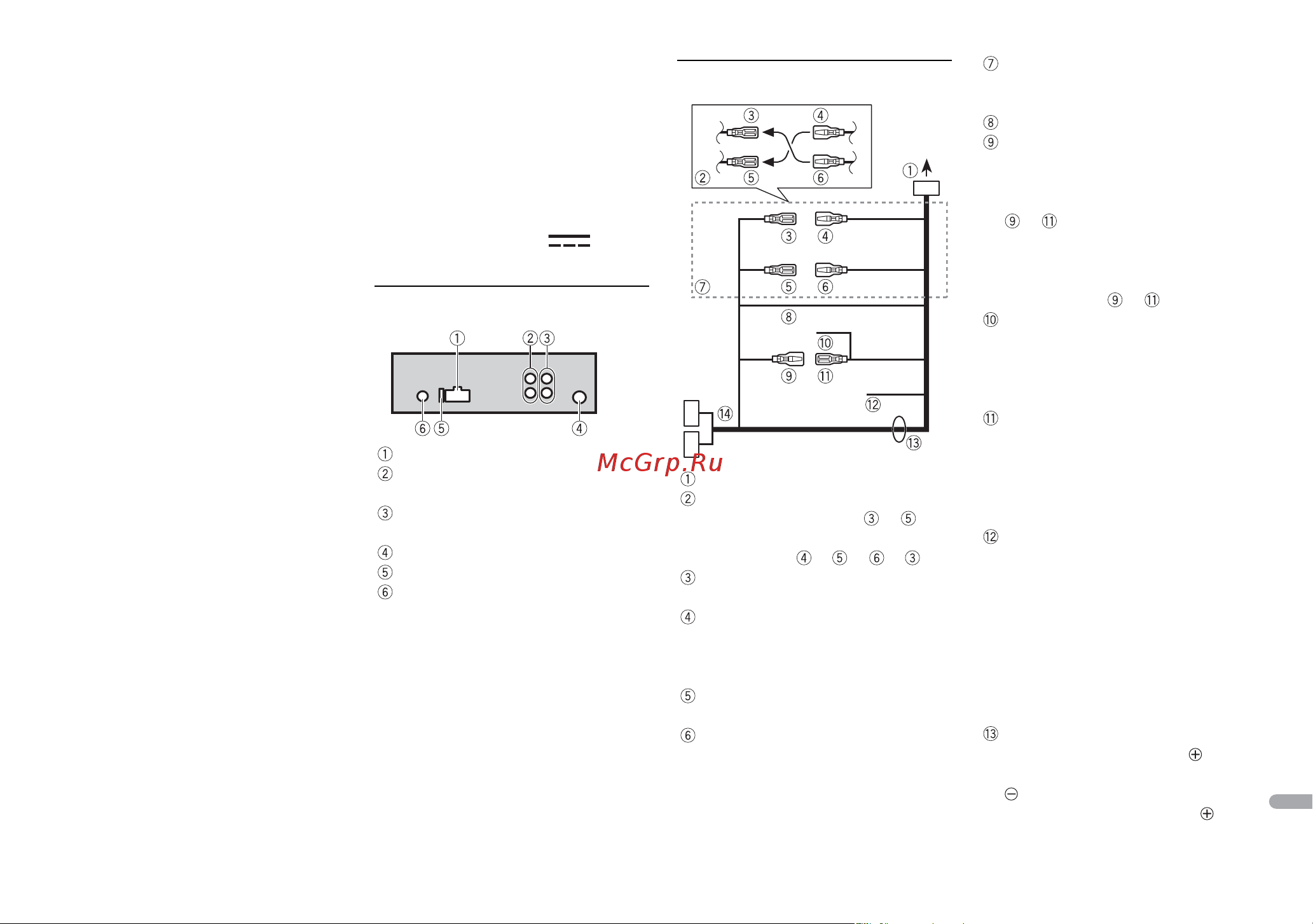

Данное устройство
Вход шнура питания
Задний выход или выход
сабвуфера
Передний выход (только для
MVH-S100UI)
Вход для антенны
Предохранитель (10 A)
Вход для проводного пульта ДУ
(только для MVH-S100UI)
Сюда можно подключить
п
роводной адаптер ДУ
(приобретается отдельно).
Шнур питания
Во вход шнура питания
В зависимости от типа
автомобиля функции и
могут отличаться. В этом случае
по
дключите к и к .
Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
термин
алу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
т
ерминалу, управляемому
ключом зажигания (12 В пост.
тока).
Выполняйте подключение
проводов друг к другу одного
цве
та.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
б
удет отличаться в зависимости
от типа автомобиля. Подключите
и , если 5 контакт отвечает
за управление антенной. Если
ис
пользуется автомобиль
другого типа, никогда не
подключайте и .
Синий/белый
Выполняйте подключение к
те
рминалу управления системой
усилителя (макс. 300 мА, 12 В
пост. тока).
Синий/белый
Выполняйте подключение к
те
рминалу релейного
управления автоматической
антенны (макс. 300 мА, 12 В пост.
тока).
Желтый/черный (только для
MVH-S100UI)
При использовании
обору
дования с функцией
отключения звука подключите
данный провод к проводу
отключения звука оборудования.
В противном случае не
подключайте провод отключения
звука.
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
