18
D:\PDF Output\724_725EW_QRD3508(B6_Horizon)\080Chapter_RU.fm
MVH-S100UI/MVH-S100UB/MVH-S100UBG/MVH-S100UBA/MVH-S100UBW/MVH-S010UB
724_725EW_QRD3508(B6_Horizon)
Ru
Серый/черный: Передний
правый
Зеленый: Задний левый или
сабвуфер
Зеленый/черный: Задний левый
или сабвуфер
Фиолетовый: Задний правый
или сабвуфер
Фиолетовый/черный: Задний
пр
авый или сабвуфер
Разъем ISO
В некоторых автомобилях
разъ
ем ISO может быть разделен
на два. В этом случае выполняйте
подключение к обоим разъемам.
ПРИМЕЧАНИЯ
• Измените исходное меню данного
устройства. См. [SP-P/O MODE]
(стр. 5). Выход сабвуфера данного
устройства является
моно
фоническим.
• При исп
ользовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте
ничего к зеленому или зеленому/
черному проводам.

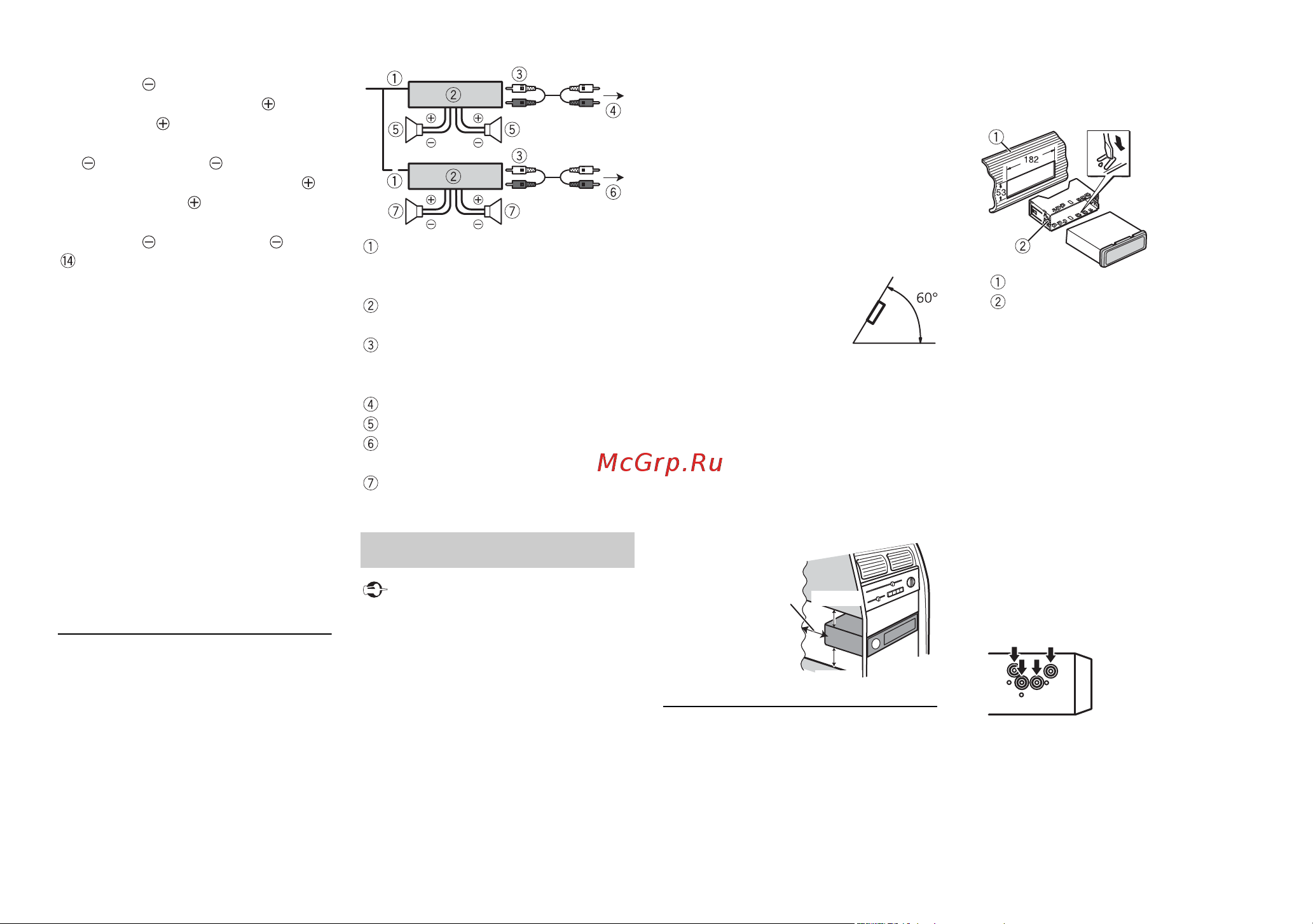

Усилитель (приобретается
отдельно)
Выполните данные подключения
при использовании
дополнительного усилителя.
Пульт ДУ системой
Выполните подключение к
син
ему/белому кабелю.
Усилитель (приобретается
отдельно)
Выполните подключение с
помощью RCA (приобретается
отде
льно)
К переднему выходу*
Передний динамик*
К заднему выходу или выходу
сабвуфера
Задний динамик или сабвуфер
* Только для MVH-S100UI
Важно
• Перед установкой проверьте все
подключения и системы.
• Не используйте неоригинальные
запчасти, так как это может
привести к неисправностям.
• О
братитесь к дилеру, если для
установки требуются
дополнительные отверстия или
модификации в автомобиле.
• Н
е устанавливайте данное
устройство в следующих случаях:
Установка
–если оно может нарушить работу
автомобиля.
–если оно может причинить
травму пассажиру в случае
резкой остановки.
• П
олупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой,
например печки.
• Оп
тимальная
производительность
достигается при
установке устройства
под углом менее 60°.
• Ч
тобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное
место за задней панелью и
скрутите кабели, чтобы они не
блокировали вентиляционные
отверстия.
Установка крепления DIN
1 Установите на приборную
панель входящую в комплект
установочную шахту.
2 Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).
Приборная панель
Установочная шахта
• Уб
едитесь, что устройство
установлено прочно.
Непрочная установка может
привести к возникновению
пропусков при
воспроизведении и других
неисправностей.
Если входящая в комплект
установочная шахта не
используется
1 Совместите отверстия на
крепежном кронштейне с
отверстиями на корпусе
устройства и закрепите
кронштейн.
2 Вкрутите по одному винту с
каждой стороны, чтобы
зафиксировать устройство на
месте.
Оставьте
достаточно
места
5 см
5 см
