Deutsch 7
Mit der Bedienstelle für Handbetrieb wer-
den Anlagenkomponenten zur Ausführung
von Wartungsarbeiten bewegt. Außerdem
kann in ein laufendes Waschprogramm
eingegriffen werden. Im Falle einer Störung
des Waschkarten-/Codelesers können
auch Waschprogramme gestartet werden.

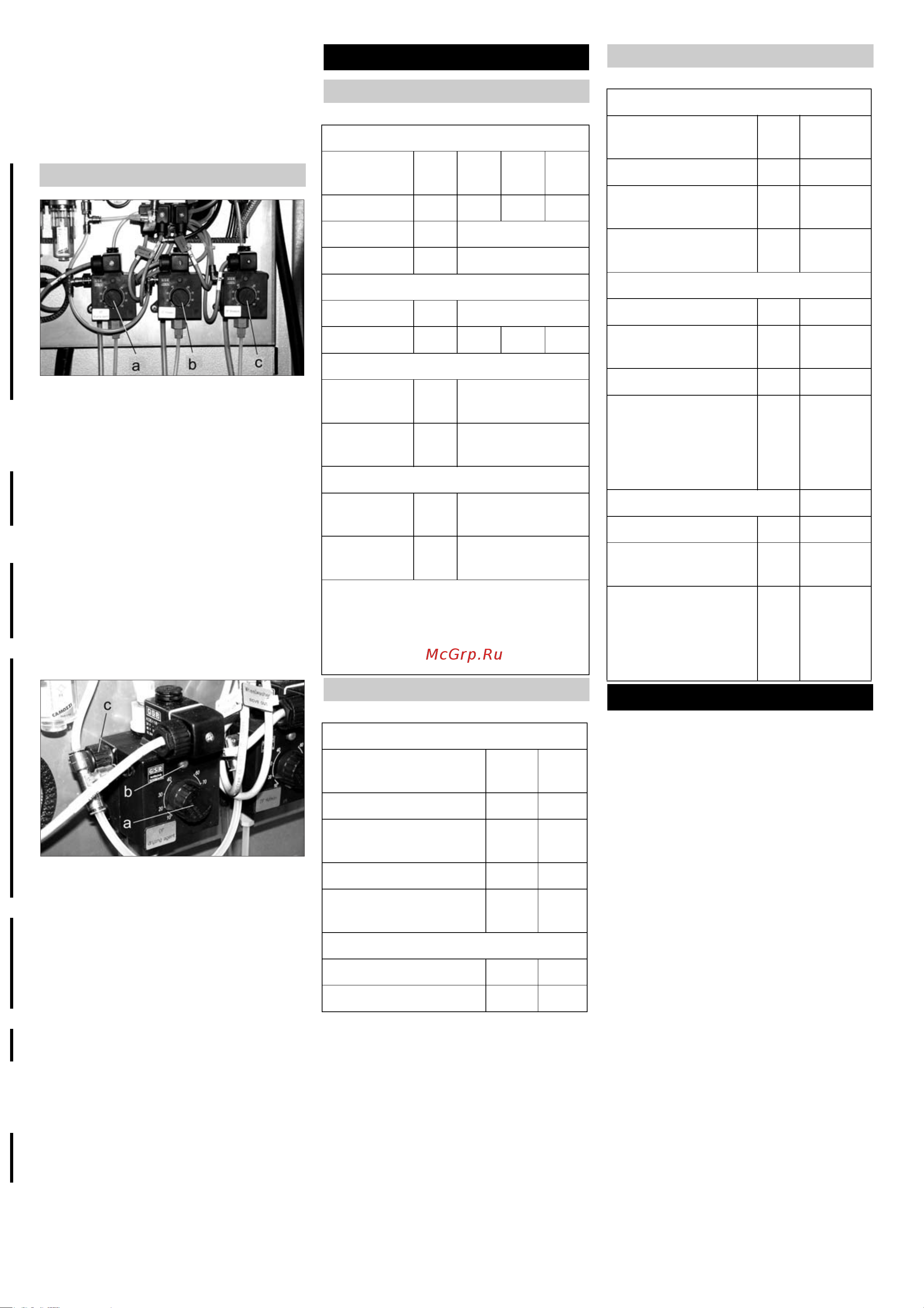

Mit den Dosierpumpen werden dem
Wasch-Wasser die Reinigungsmittel
Shampoo/Schaum (a), Heißwachs (b) (Op-
tion) und Trocknungshilfsmittel (c) entspre-
chend dem Waschprogramm und der
Ausstattung der Anlage zudosiert.
Hinweis
Die Dosiermenge wird vom Monteur bei der
Aufstellung der Anlage optimal eingestellt.
In der Regel ist keine Neueinstellung not-
wendig.
몇 Warnung
Dosierpumpe kann beschädigt werden.
Drehknopf (a) nur bei laufender Pumpe be-
tätigen.
Î Drehknopf (a) durch Ziehen entriegeln.
Î Drehknopf (a) auf gewünschte Dosier-
menge drehen. Gleichzeitig Taste (b)
mehrmals drücken.
Î Drehknopf (a) sichern durch Eindrük-
ken.
Î Entlüftungsschraube (c) ca. 2 Umdre-
hungen entgegen dem Uhrzeigersinn
aufdrehen.
Î Taste (b) so oft betätigen, bis keine
Luftblasen mehr im Saugschlauch vor-
handen sind und das Reinigungs-/
Trocknungshilfsmittel über den Über-
laufschlauch in den Behälter zurück-
fließt.
Î Entlüftungsschraube (c) wieder zudre-
hen.
Bei Gefahr für Personen, Sachen und Tiere
muß durch Drücken des Not-Aus-Tasters
die Anlage sofort ausgeschaltet werden.
Sie finden Not-Aus-Taster
– am Waschkarten-/Codeleser
– an der Bedienstelle für Handbetrieb
– am Eingang zur Waschhalle, sofern
sich nicht Bedienstelle oder Waschkar-
ten-/Codeleser dort befinden.
몇 Warnung!
Beschädigungsgefahr für das zu reinigen-
de Fahrzeug. Tritt nach dem Reinigungs-
mittelauftrag eine Störung der
Waschanlage auf, muss das Reinigungs-
mittel nach dem Ausschalten der Anlage
durch gründliches Abspritzen mit Wasser
entfernt werden, um mögliche Lackschä-
den durch zu lange Einwirkungsdauer zu
verhindern.
Hinweis
Bei Selbstbedienungsanlagen muß eine
sachkundige, mit der Anlage vertraute Per-
son erreichbar sein, die zur Vermeidung et-
waiger Gefahren notwendige Maßnahmen
durchführen bzw. veranlassen kann.
Dosierpumpen einstellen
Dosiermenge einstellen
Dosierpumpe entlüften
Technische Daten
Abmessungen
Anlagenabmessungen
CB
1/23
CB
1/25
CB
1/28
Höhe mm 3100 3300 3600
Breite mm 3500
Tiefe *) mm 2020
Fahrzeuggrenzmaße **)
Waschbreite mm 2300
Waschhöhe mm 2300 2500 2800
waschbare Fahrzeuglänge ***)
ohne Sicher-
heitsabstand
mm 5800
mit Sicher-
heitsabstand
mm 5270
Hallenbreite
mit Sicher-
heitsabstand
mm 4500
ohne Sicher-
heitsabstand
mm 4050
*) rotierende Dachbürste, rotierende Sei-
tenbürsten
**) innerhalb dieser Maße können nahezu
alle Fahrzeuge gewaschen werden
***) bei Fahrschienenlänge 9000 mm
Eigenschaften
Waschbürsten
Bürstendurchmesser
Seite
mm 965
Bürstendrehzahl Seite 1/min 107
Bürstendurchmesser
Dach
mm 880
Bürstendrehzahl Dach 1/min 127
Portalfahrgeschwindig-
keit
m/min 0...20
Schallpegel
Bürstenwäsche dB(A) 67
Trocknerbetrieb dB(A) 87
Anschlusswerte
Elektrischer Anschluss
Spannung V 400/3~,
P, N
Frequenz Hz 50
Anschlussleistung Ba-
sisanlage
kW 16
Vorsicherung Steuer-
schrank
Amax. 35
Wasseranschluss
Nennweite Zoll 1
Fließdruck nach DIN
1988 (bei 100 l/min)
MPa
(bar)
0,4...0,6
(4...6)
Temperatur °C max. 50
Wasserverbrauch/
Fahrzeug bei 0,45
MPa (programm-
abhängig bei 4,5 m
Fahrzeuglänge)
l 80...210
Druckluft Anschluss
Nennweite Zoll 1/2
Druck MPa
(bar)
0,6...0,8
(6...8)
Verbrauch/Wäsche
(ohne Frostschutzein-
richtung, programm-
abhängig bei 4,5 m
Fahrzeuglänge)
l200
