- 9
Nach abgeschlossenem Ausblasvor-
gang Handventil Druckluft für Frost-
schutz schließen.

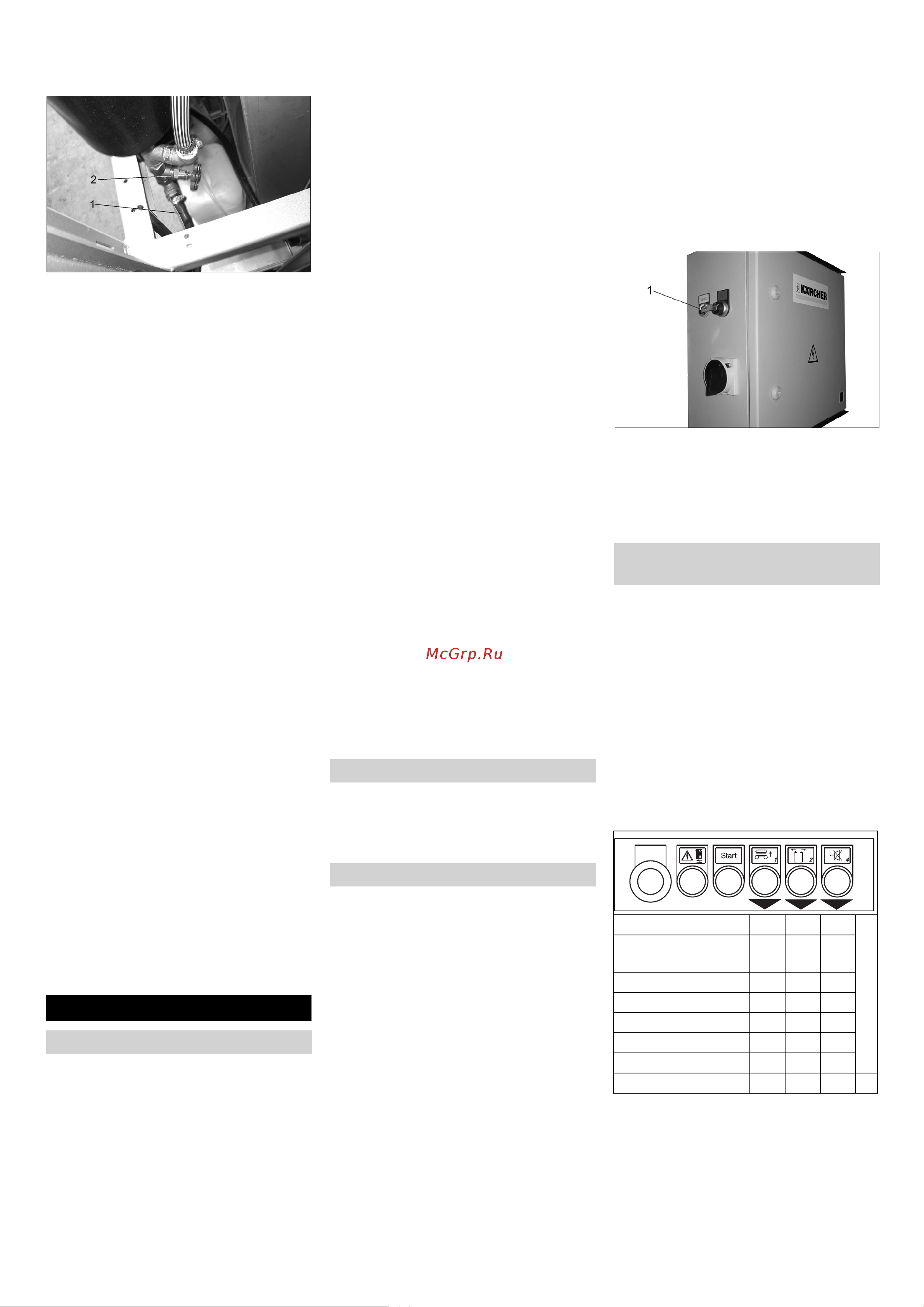

1 Ablaufschlauch Boiler
2 Ablasshahn Boiler
Korrekten Sitz des Ablaufschlauchs am
Boiler prüfen.
Gefahr
Verbrühungsgefahr durch heißes Wasser.
Das heiße Wasser tritt am Fahrfuß der An-
lage aus. Beim Öffnen des Ablasshahns
Füße nicht unter die Anlage stellen.
Ablasshahn des Boilers öffnen und Boi-
ler entleeren.
Ablasshahn des Boilers schließen.
Bei Erstinbetriebnahme nach manuellem
Frostschutz die Handventile für Frischwas-
ser und Brauchwasser (Option) öffnen.
Wurde die Mindesttemperatur unterschrit-
ten:
– wird ein evtl. laufender Waschvorgang
zu Ende geführt.
– Danach werden die Schläuche und die
Düsenrohre des Portals mit Druckluft
ausgeblasen
– Es kann kein Waschprogramm mehr
gestartet werden.
Sollen bei Stilllegung einer Anlage mit au-
tomatischem Frostschutz vorbeugend die
Frostschutzmaßnahmen eingeleitet wer-
den, kann dazu bauseitig ein zusätzlicher
Schalter installiert werden.
Nach Ende der Frostgefahr ist die Anlage
automatisch wieder betriebsbereit.
Hinweis
Wenn der Anbausatz „Frostschutz Boiler“
installiert ist, muss nach Ende der Frostge-
fahr der Boiler wieder gefüllt werden:
Im Handbetrieb „Gruppe 5 Wasser“ die
Funktionen „Frischwasser“ und „Heiss-
wachs“ so lange einschalten, bis der
Boiler gefüllt ist.
Grundlage für eine betriebssichere Anlage
ist die regelmäßige Wartung nach folgen-
dem Wartungsplan.
Verwenden Sie ausschließlich Original-Er-
satzteile des Herstellers oder von ihm emp-
fohlene Teile wie
– Ersatz- und Verschleißteile,
– Zubehörteile,
– Betriebsstoffe,
– Reinigungsmittel.
Gefahr
Gefahr durch elektrischen Schlag.Anlage
spannungsfrei schalten, dazu die Anlage
am Hauptschalter auf „0“ schalten und ge-
gen Wiedereinschalten sichern.
Verletzungsgefahr durch unerwartet aus-
tretende Druckluft. Druckluftbehälter und
Druckluftleitungen stehen auch nach dem
Abschalten der Anlage unter Druck. Vor Ar-
beiten an der Anlage unbedingt Druck ab-
bauen. Dazu Druckluftzufuhr abstellen und
Radwaschanlage im Handbetrieb ein- und
ausfahren lassen bis der Druck abgebaut
ist. Anschließend Drucklosigkeit überprü-
fen am Manometer an der Wartungsein-
heit.
Verletzungsgefahr durch unerwartet aus-
tretenden Hochdruck-Wasserstrahl. Vor
Arbeiten an der Anlage Hochdrucksystem
unbedingt drucklos machen.
Gefahr von Augenverletzungen durch weg-
fliegende Teile oder Schmutz. Nicht in der
Nähe der rotierenden Bürsten aufhalten.
Bei Wartungsarbeiten Schutzbrille tragen.
Betreiber
Arbeiten mit dem Hinweis „Betreiber“ dür-
fen nur von unterwiesenen Personen
durchgeführt werden, die die Waschanlage
sicher bedienen und warten können.
Kundendienst
Arbeiten mit dem Hinweis „Kundendienst“
dürfen nur von Kärcher Kundendienst-
Monteuren durchgeführt werden.
Um einen zuverlässigen Betrieb der Anlage
zu gewährleisten, empfehlen wir Ihnen ei-
nen Wartungsvertrag abzuschließen. Wen-
den Sie sich bitte an Ihren zuständigen
Kärcher Kundendienst.
Zuerst obere Verkleidung der Säulen
abnehmen.
Anschließend untere Verkleidung der
Säulen abnehmen.
Ihre eigene Sicherheit und die Sicherheit
anderer verlangt, daß die Anlage bei War-
tungs- und Instandhaltungsarbeiten abge-
schaltet ist.Jedoch sind nicht alle zu
wartenden Anlagenteile frei zugänglich.
Dies macht es erforderlich, bestimmte An-
lagenteile während der Wartungs- und In-
standhaltungsarbeiten zu bewegen. Dafür
ist die Betriebsart „Handbetrieb“ vorgese-
hen. Der Handbetrieb wird mit der Bedien-
stelle für Handbetrieb ausgeführt.
Gefahr
Verletzungsgefahr. Halten Sie zu Ihrer Si-
cherheit und der Sicherheit anderer die
Reihenfolge der nachfolgenden Arbeits-
schritte ein.
Fahrzeug aus der Anlage herausfahren.
Sicherstellen, dass sich keine Perso-
nen oder Tiere in der Anlage befinden.
Anlage einschalten.
Handbetrieb einschalten.
Anlagenteile bewegen.
Anlage abschalten und gegen Wieder-
einschalten sichern.
Wartungs- und Instandhaltungsarbei-
ten ausführen.
Vorsicht
Beschädigungsgefahr für Anlage und Fahr-
zeug. Handsteuerung nicht zum Waschen
verwenden.
1 Schalter Auto/Hand
Schalter Auto/Hand auf Stellung Hand
drehen. Bei aktiviertem Handbetrieb
blinkt an der Positionierampel Stop und
an der Bedienstelle für Handbetrieb die
Taste Steuerspannung/Grundstellung.
Hinweis
Mit der Bedienstelle für Handbetrieb kön-
nen nicht alle Handfunktionen ausgeführt
werden. Zur Ausführung aller Handfunktio-
nen wird die Bedienstelle Comfort oder die
Servicebedienstelle benötigt.
Die Handfunktionen sind in Gruppen aufgeteilt.
Taste oder Tastenkombination (gleich-
zeitig drücken) für die gewünschte
Gruppe drücken. Die Positionierampel
zeigt durch Blinksignal mit der Leuchte
„vorwärts“ die gewählte Gruppe an.
Automatische Frostschutzeinrichtung
Wartung und Pflege
Wartungshinweise
Wer darf Inspektions-, Wartungs und In-
standhaltungsarbeiten durchführen?
Wartungsvertrag
Verkleidungen abnehmen
Handbetrieb
Handbetrieb aktivieren
Handbetrieb Bedienstelle für
Handbetrieb
Gruppe auswählen
Gruppe
1 Dachbürste/Rad-
wäscher
X
2 Seitenbürsten X
3 Trockner X X
4 Portal fahren X
5 Wasser X X
6 Pumpen X X
7 Frostschutz (Option) X X X
11DE
