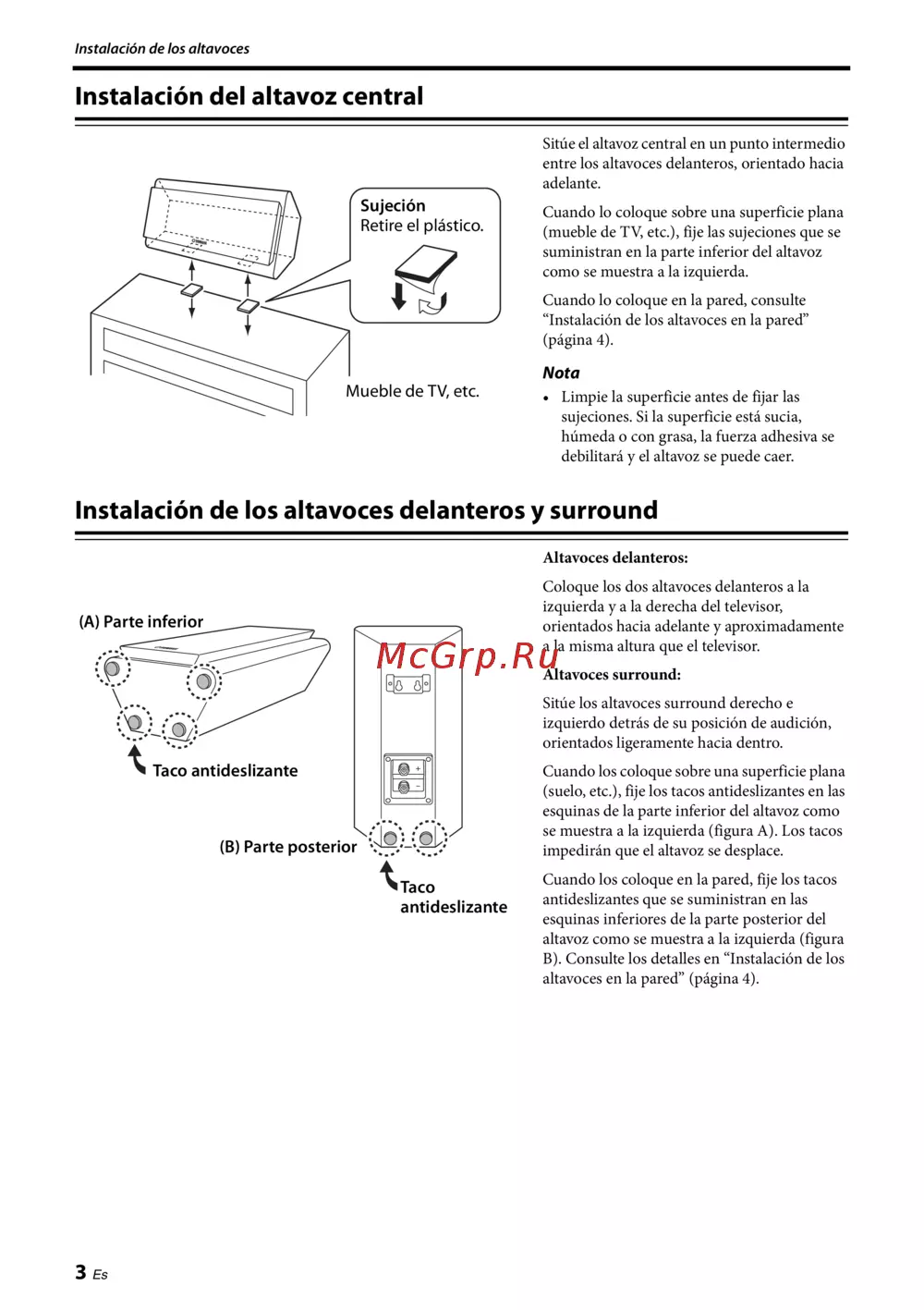

Instalación de los altavoces
3 Es
Instalación del altavoz central
Sitúe el altavoz central en un punto intermedio
entre los altavoces delanteros, orientado hacia
adelante.
Cuando lo coloque sobre una superficie plana
(mueble de TV, etc.), fije las sujeciones que se
suministran en la parte inferior del altavoz
como se muestra a la izquierda.
Cuando lo coloque en la pared, consulte
“Instalación de los altavoces en la pared”
(página 4).
Nota
• Limpie la superficie antes de fijar las
sujeciones. Si la superficie está sucia,
húmeda o con grasa, la fuerza adhesiva se
debilitará y el altavoz se puede caer.
Instalación de los altavoces delanteros y surround
Altavoces delanteros:
Coloque los dos altavoces delanteros a la
izquierda y a la derecha del televisor,
orientados hacia adelante y aproximadamente
a la misma altura que el televisor.
Altavoces surround:
Sitúe los altavoces surround derecho e
izquierdo detrás de su posición de audición,
orientados ligeramente hacia dentro.
Cuando los coloque sobre una superficie plana
(suelo, etc.), fije los tacos antideslizantes en las
esquinas de la parte inferior del altavoz como
se muestra a la izquierda (figura A). Los tacos
impedirán que el altavoz se desplace.
Cuando los coloque en la pared, fije los tacos
antideslizantes que se suministran en las
esquinas inferiores de la parte posterior del
altavoz como se muestra a la izquierda (figura
B). Consulte los detalles en “Instalación de los
altavoces en la pared” (página 4).
Sujeción
Retire el plástico.
Mueble de TV, etc.
Taco antideslizante
Taco
antideslizante
(A) Parte inferior
(B) Parte posterior
