5 Es
Precaución: Asegúrese de que los cables de alimentación de su componentes de AV están desconectados de las tomas
de corriente de la pared antes de efectuar alguna conexión.

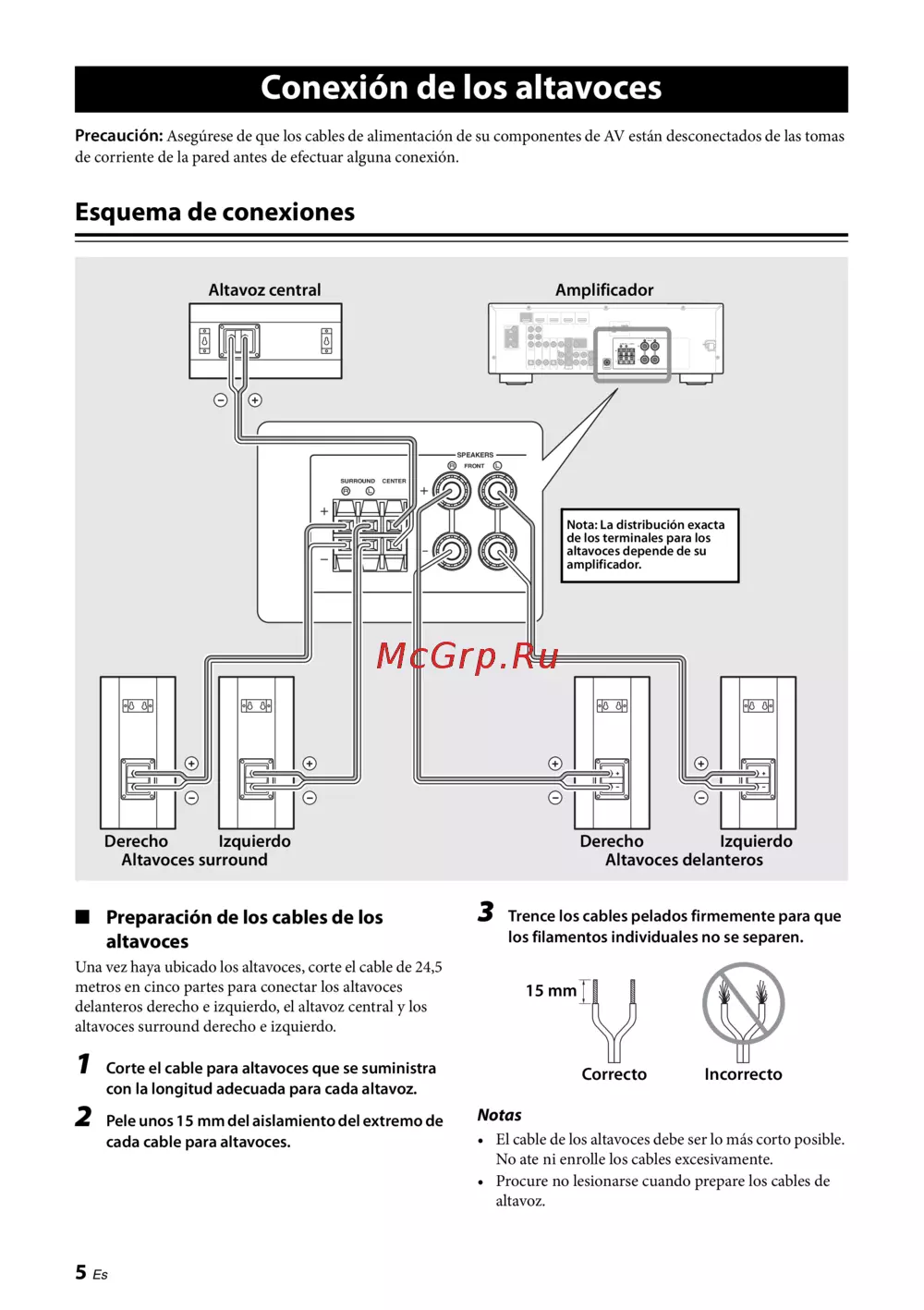

Esquema de conexiones
■ Preparación de los cables de los
altavoces
Una vez haya ubicado los altavoces, corte el cable de 24,5
metros en cinco partes para conectar los altavoces
delanteros derecho e izquierdo, el altavoz central y los
altavoces surround derecho e izquierdo.
1 Corte el cable para altavoces que se suministra
con la longitud adecuada para cada altavoz.
2 Pele unos 15 mm del aislamiento del extremo de
cada cable para altavoces.
3 Trence los cables pelados firmemente para que
los filamentos individuales no se separen.
Notas
• El cable de los altavoces debe ser lo más corto posible.
No ate ni enrolle los cables excesivamente.
• Procure no lesionarse cuando prepare los cables de
altavoz.
Conexión de los altavoces
ANTENNA
FM
GND
AM
COMPONENT
VIDEO
P
R
P
B
Y
OPTICAL
(
TV
)
AV 1
AV 2
AV 3
AV 4
AV 5
AUDIO 1
AUDIO 2
COAXIAL
(
CD
)
COAXIAL
OPTICAL
VIDEO
CENTER
SURROUND
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
FRONT
COMPONENT
VIDEO
MONITOR OUT
P
R
P
B
Y
HDMI
OUT
MONITOR OUT
AV
OUT
SUBWOOFER
AUDIO
OUT
SPEAKERS
CENTER
SURROUND
FRONT
SPEAKERS
Altavoz central Amplificador
Altavoces delanteros
Derecho Izquierdo
Altavoces surround
Derecho Izquierdo
Nota: La distribución exacta
de los terminales para los
altavoces depende de su
amplificador.
Correcto Incorrecto
15 mm
