11

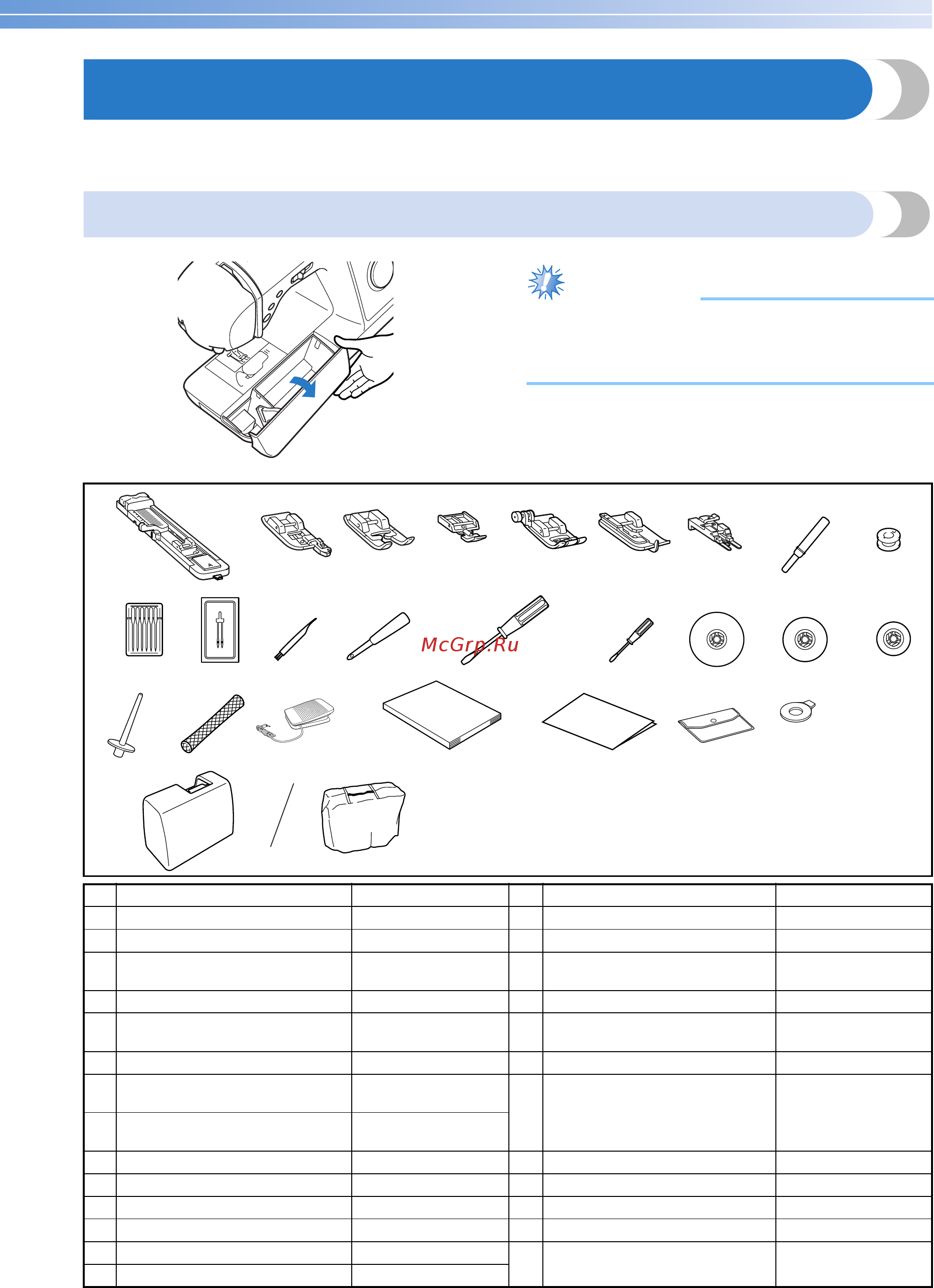

Принадлежности
При получении машины проверьте наличие перечисленных ниже принадлежностей. Если какиелибо из
них отсутствуют или повреждены, обратитесь к дилеру.
Принадлежности в комплекте поставки
В коробке должны находиться следующие компоненты:
1. 2. 3. 4. 5. 6. 7. 8. 9.
10.* 11. 12. 13. 14. 15. 16. 17. 18.
19. 20. 21. 22. 23. 24. 25.
26.**
*2 иглы 75/11
2 иглы 90/14
2 иглы 90/14: с закругленным острием
(золотистые)
** Тип включенного в комплект
поставки чехла зависит от модели
швейной машины.
№ Наименование Номер по каталогу № Наименование Номер по каталогу
1
Лапка для обметывания петель "A"
XC2691033 15 Отвертка (малая) X55648051
2 Краеобметочная лапка "G" XC3098031 16 Колпачок катушки (большой) 130012054
3
Лапка для вышивания
монограмм "N".
XD0810031 17 Колпачок катушки (средний) XE1372001
4 Лапка для вшивания молнии "I" X59370021 18 Колпачок катушки (малый) 130013154
5
Лапка для строчки "зигзаг" "J"
(на машине)
XC3021051 19 Стержень для второй катушки XE2241001
6 Лапка для потайной строчки "R" X56409051 20 Сетка для катушки XA5523020
7
Лапка для пришивания пуговиц
"M"
130489001
21 Педаль
XD0501021
(для стран ЕС)
8 Вспарыватель X54243051
XC8816021
(другие страны)
9 Шпулька (4 шт.) SFB (XA5539151) 22 Руководство пользователя XE2423001
10 Набор игл X58358021 23 Краткий справочник XE2425001
11 Двойная игла X59296121 24 Сумка для принадлежностей XC4487021
12 Щеточка для очистки X59476021 25 Дискообразная отвертка XC1074051
13 Прошивка 135793001
26
Жесткий футляр
Мягкий чехол
XE2446001
XC1103022
14 Отвертка (большая) XC8349051
Примечание
● Винт крепления держателя прижимной лапки
можно приобрести у дилера.
(номер по каталогу: XA4813_051)
