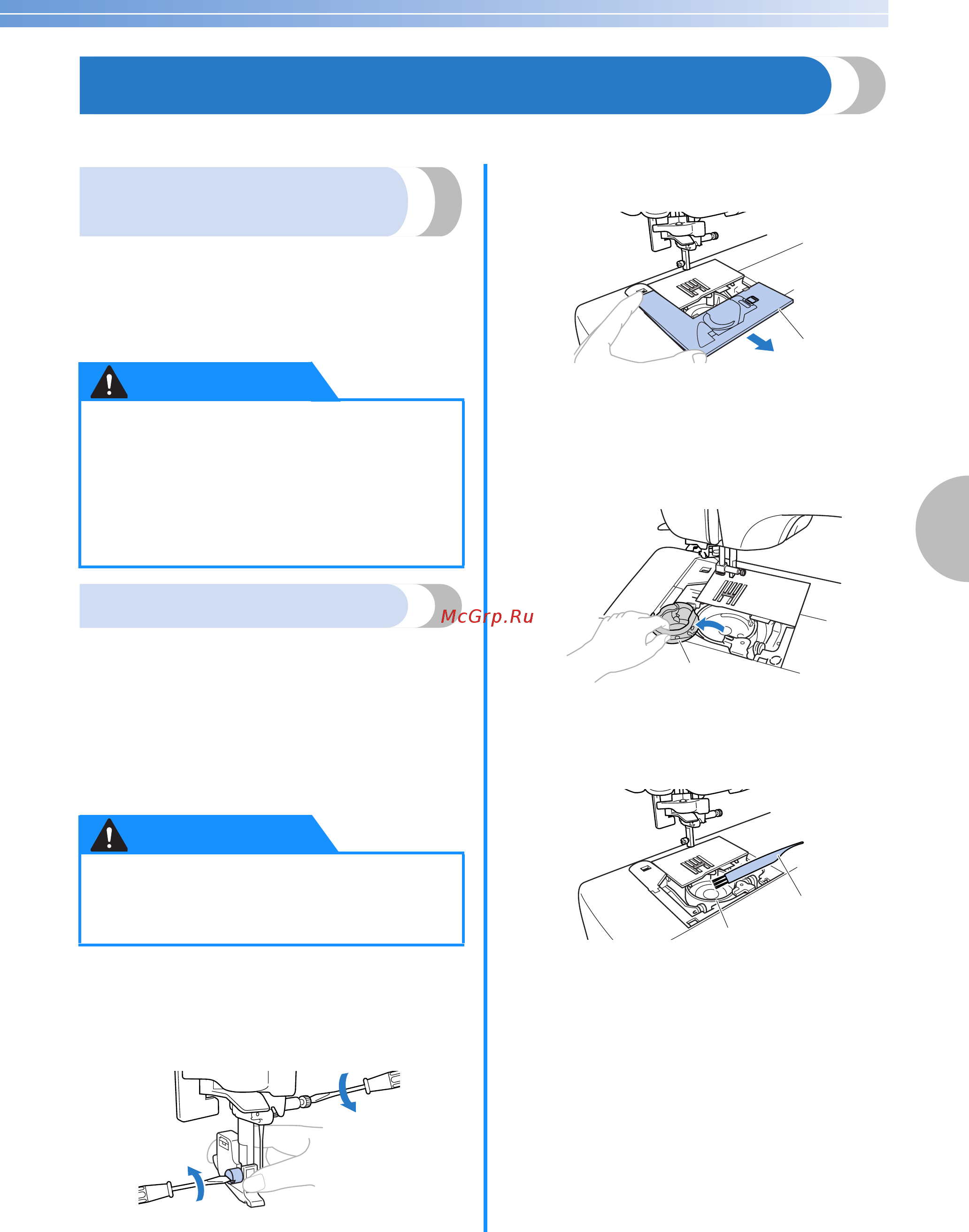

![Brother JS 70E [96/106] Техническое обслуживание](/views2/1009272/page96/bg60.png)
95
4
Техническое обслуживание
Ниже описаны простые операции по техническому обслуживанию машины.
Наружная очистка
машины
Если наружные поверхности машины загрязнены,
слегка смочите чистую тряпочку нейтральным
моющим средством, выжмите ее и протрите
поверхности машины. После очистки протрите
машину влажной тканью и затем вытрите ее сухой
тканью.
Очистка челночного устройства
Накопление пыли в шпульном колпачке приводит
к ухудшению рабочих характеристик машины,
поэтому следует регулярно очищать шпульный
колпачок.
a
Выключите швейную машину.
b
Выньте разъем кабеля питания из гнезда на
правой стороне машины.
c
Снимите плоскую платформу.
d
Ослабьте винт крепления держателя
прижимной лапки и снимите держатель, затем
ослабьте винт иглодержателя и выньте иглу.
e
Возьмитесь за обе стороны крышки игольной
пластины и снимите ее, сдвинув на себя.
a Крышка игольной пластины
X Крышка игольной пластины снята.
f
Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте
его.
a Шпульный колпачок
g
С помощью щеточки или пылесоса удалите
обрывки нити и пыль из челнока и вокруг него.
a Щеточка для очистки
b Челнок
• Не смазывайте маслом шпульный
колпачок.
●
Перед очисткой машины проверьте, что машина
выключена, и выньте вилку кабеля питания из
розетки. В противном случае возможна травма
или поражение электрическим током.
●
Не используйте бензол, разбавитель или
чистящий порошок, поскольку это может
вызвать обесцвечивание или деформацию
частей машины.
● Перед очисткой машины выньте вилку кабеля
питания из розетки. В противном случае
возможна травма или поражение
электрическим током.
ОСТОРОЖНО!
ОСТОРОЖНО!
a
a
a
b
