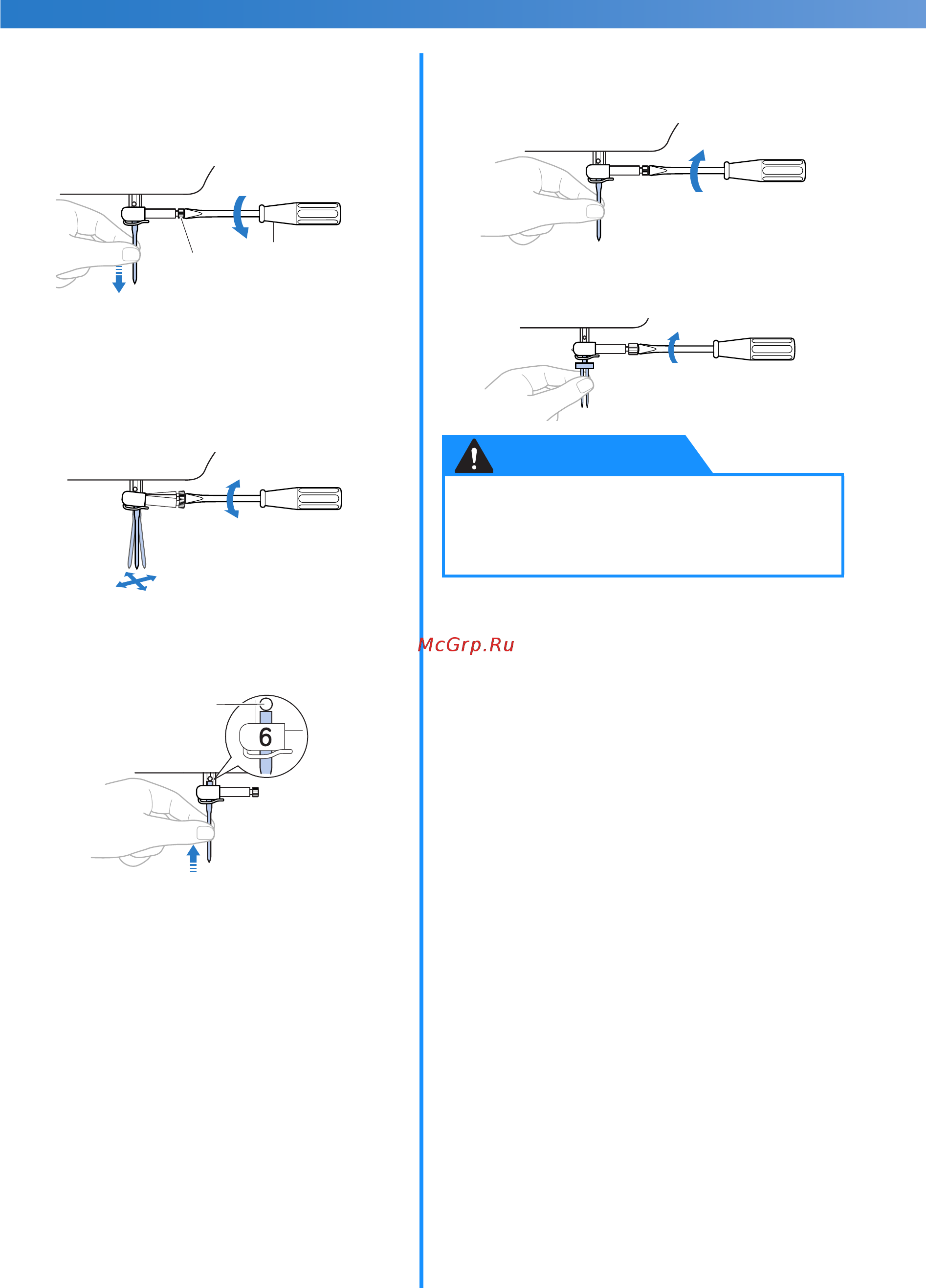

![Brother JS 70E [33/106] Осторожно](/views2/1009272/page33/bg21.png)
ПЕРЕД НАЧАЛОМ РАБОТЫ —————————————————————————————————————————————————————————————————————————————————————————————————————————————————
——
32
d
Ослабьте винт иглодержателя и выньте иглу.
Удерживая иглу левой рукой, правой рукой
отверткой ослабьте винт иглодержателя
(против часовой стрелки).
a Винт иглодержателя
b Отвертка
• При ослаблении или затяжке винта
иглодержателя не прикладывайте
чрезмерные усилия – это может привести
к повреждению машины.
e
Вставьте иглу плоской стороной к задней
части машины так, чтобы она коснулась
ограничителя.
a Ограничитель иглы
f
Удерживая иглу левой рукой, затяните винт
иглодержателя.
Поворачивайте отвертку по часовой стрелке.
Двойная игла устанавливается таким же
образом.
b
a
a
● Вставьте иглу до упора и надежно затяните
винт иглодержателя отверткой. В противном
случае возможна поломка иглы или
повреждение машины.
ОСТОРОЖНО!
