Fluke 287_289 [16/100] Описание кнопок
![Fluke 287_289 [16/100] Описание кнопок](/views2/1629134/page16/bg10.png)
287/289
Руководство пользователя
6
Функции
Функции измерителя кратко описаны в таблицах 2-5.
Описание кнопок
14 кнопок на передней стороне измерителя активизируют
процедуры, которые дополняют функции, выбранные
поворотным переключателем, управляют меню или
управляют питанием измерителя. Кнопки, которые показаны
на рисунке 1, описываются в таблице 2.
est02.emf

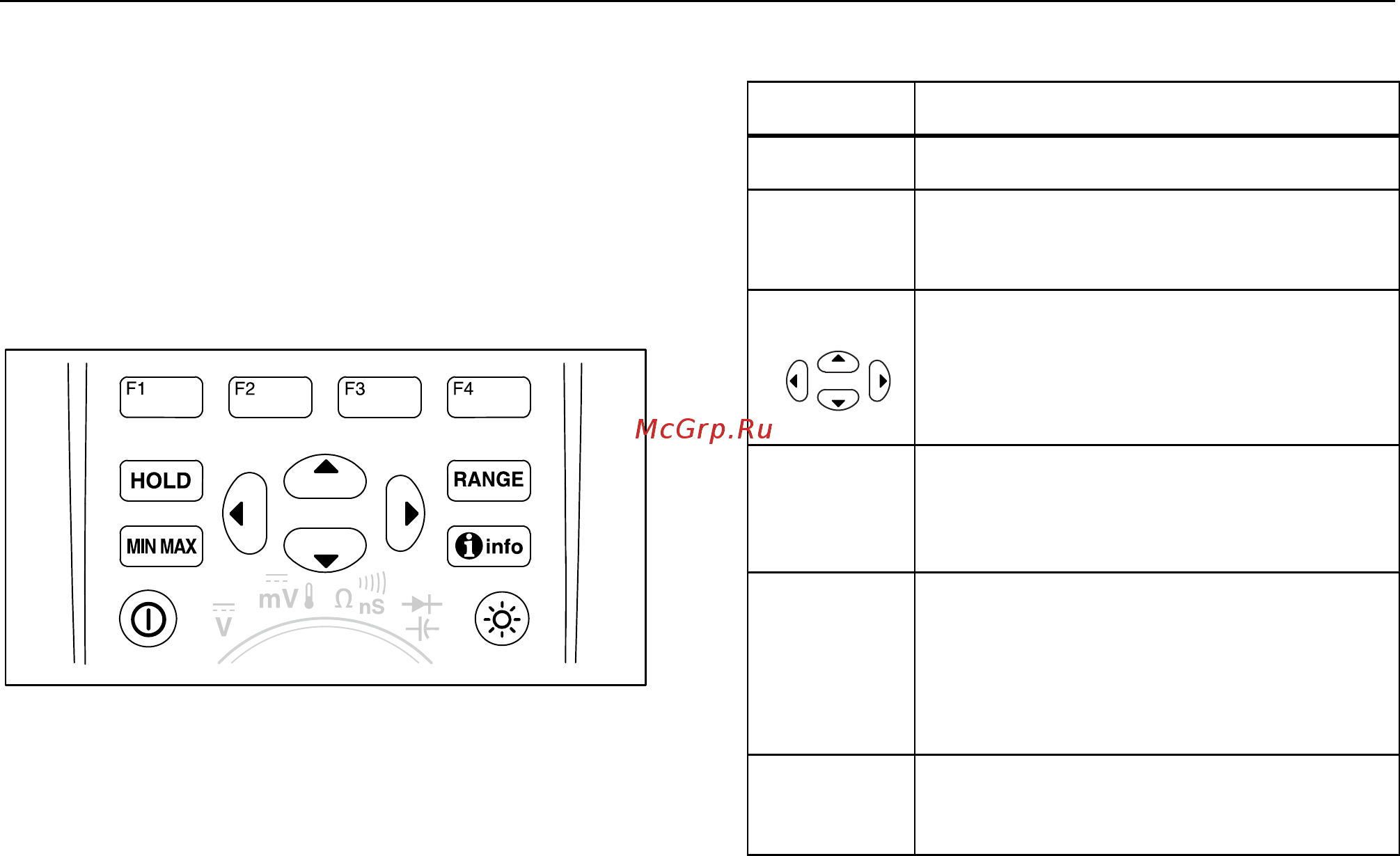

Рисунок 1. Кнопки
Таблица 2. Кнопки
Кнопка Функция
O
Включает или выключает измеритель
12
34
Выбирает подфункции и режимы,
связанные с функцией поворотного
переключателя.
Навигационные кнопки выбирают
элемент в меню, корректируют
контрастность дисплея, осуществляют
прокручивание информации и
обеспечивают ввод данных.
H
Фиксирует существующие показания на
дисплее и позволяет сохранить
отображение. Также обеспечивает доступ
к режиму Автоматического сохранения.
R
Переключает измеритель в ручной режим
выбора диапазонов и затем циклически
проходит все диапазоны. Чтобы
возвратиться к автоматической установке
диапазона, нажмите и удерживайте
кнопку в течение 1 секунды.
M
Запускает и останавливает запись MIN
(минимального) и MAX (максимального)
значений.
