True-rms Digital Multimeters
Функции
13
Использование входных клемм
Все функции, кроме измерения тока, используют входные
клеммы W и COM. Две клеммы токовых входов (A и
mA/μA) используются следующим образом:
Для измерения тока от 0 до 400 мА используйте клеммы
€
и COM.
Для измерения тока от 0 до 10 А используйте клеммы A и
COM.
est04.emf

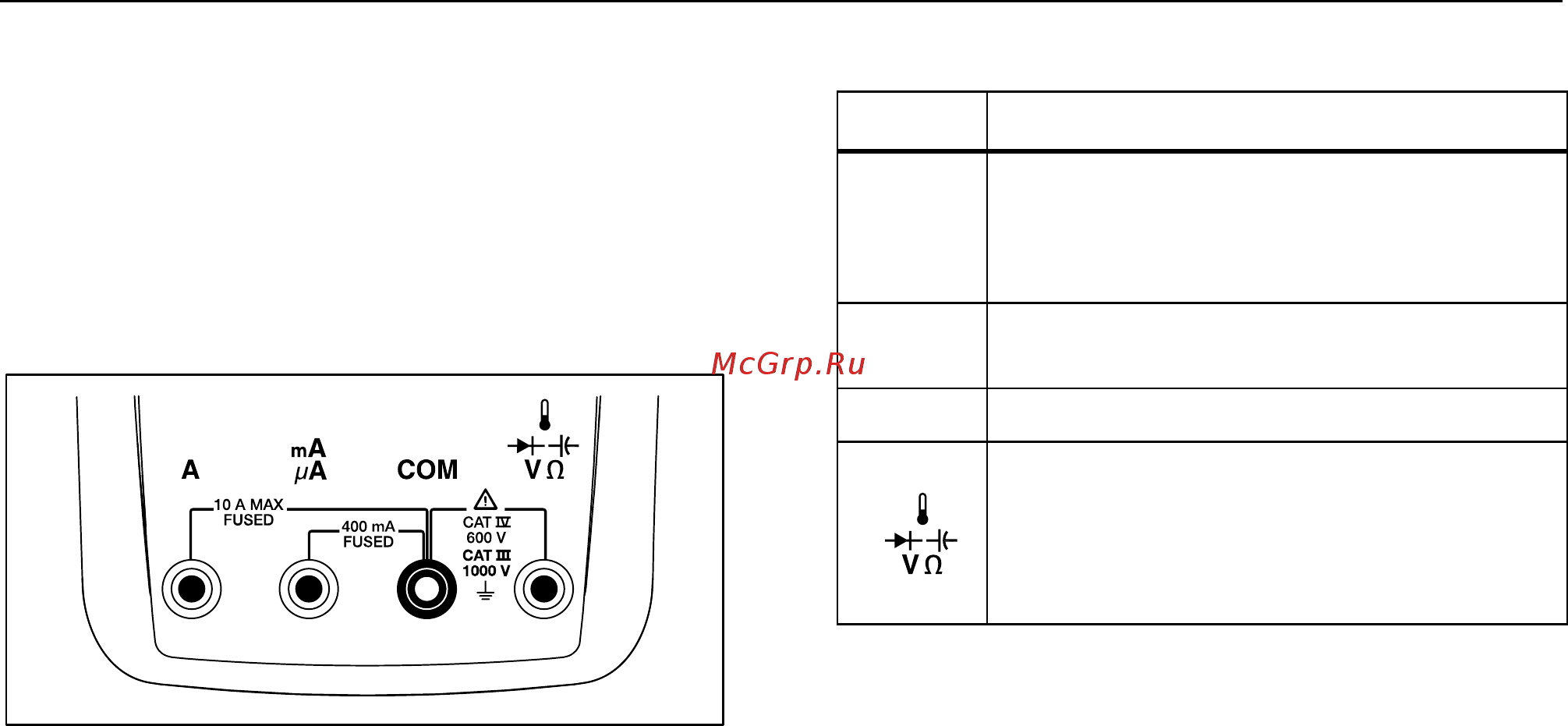

Рисунок 4. Входные клеммы
Таблица 5. Входные клеммы
Клемма Описание
A
Вход для измерения тока от 0 до 10,00 А
(перегрузка до 20 А в течение 30 секунд,
10 минут в состоянии выкл. тока), частоты
и коэффициента заполнения.
€
Вход для измерения тока от 0 до 400 мА,
частоты и коэффициента заполнения.
COM
Общая клемма для всех измерений.
Вход для измерений напряжения,
целостности цепи, сопротивления,
испытания диодов, проводимости,
емкости, частоты, температуры, периода
и коэффициента заполнения.
