Описание дисплея

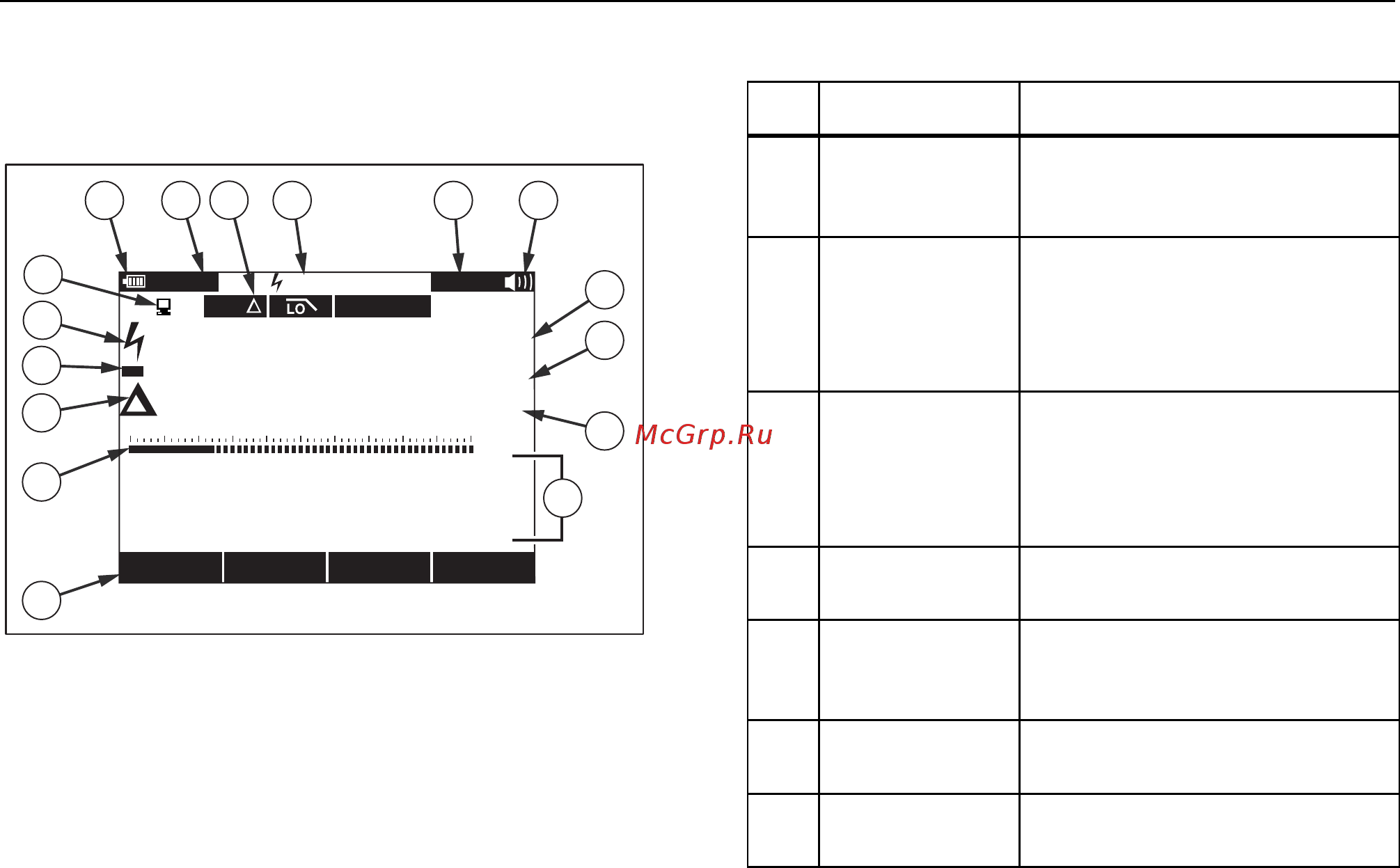

Функции дисплея, которые показаны на рисунке 2, описаны в
таблице 3 и последующих разделах.
1
3
4
5
6
10
9
87 11 12
13
14
15
2
AutoHOLD
mVAC
Crest Factor
Hz
60.000
Save Setup
Auto Range
5 mVDC
500 VAC0
8:10pm
06/13/07
123.45 VAC
100 200 300 400
AutoSAVEHOLDREL
123.45
16
est01.eps
Рисунок 2. Функции дисплея
Таблица 3. Функции дисплея
Поз. Функция Индикация
A
Метки функцио-
нальных
клавиш
Указывают функцию клавиши
сразу под отображенной
клавишей.
B
Гистограмма Аналоговое отображение
входного сигнала (для
получения дополнительной
информации см. раздел
"Гистограммы").
C
Относительные
величины
Указывает, что отображенное
значение является
относительной величиной по
отношению к опорному
значению.
D
Знак "минус" Указывает на отрицательное
показание.
E
Знак молнии Указывает опасное напряжение,
присутствующее на входе
измерителя.
F
Удаленная
связь
Указывает активность канала
связи.
G
Степень заряда
батареи
Указывает уровень заряда
шести батарей типа АА.
