805/805 FC
Руководство пользователя
6
Органы управления и разъемы
На рис. 1 показано расположение органов управления
и разъемов Измерителя. Расшифровка приведена в
таблице 3.
1
2
3
4
5
7
8
9
10
11
12
15
18
17
14
13
14
13
6
16
gqi01.eps

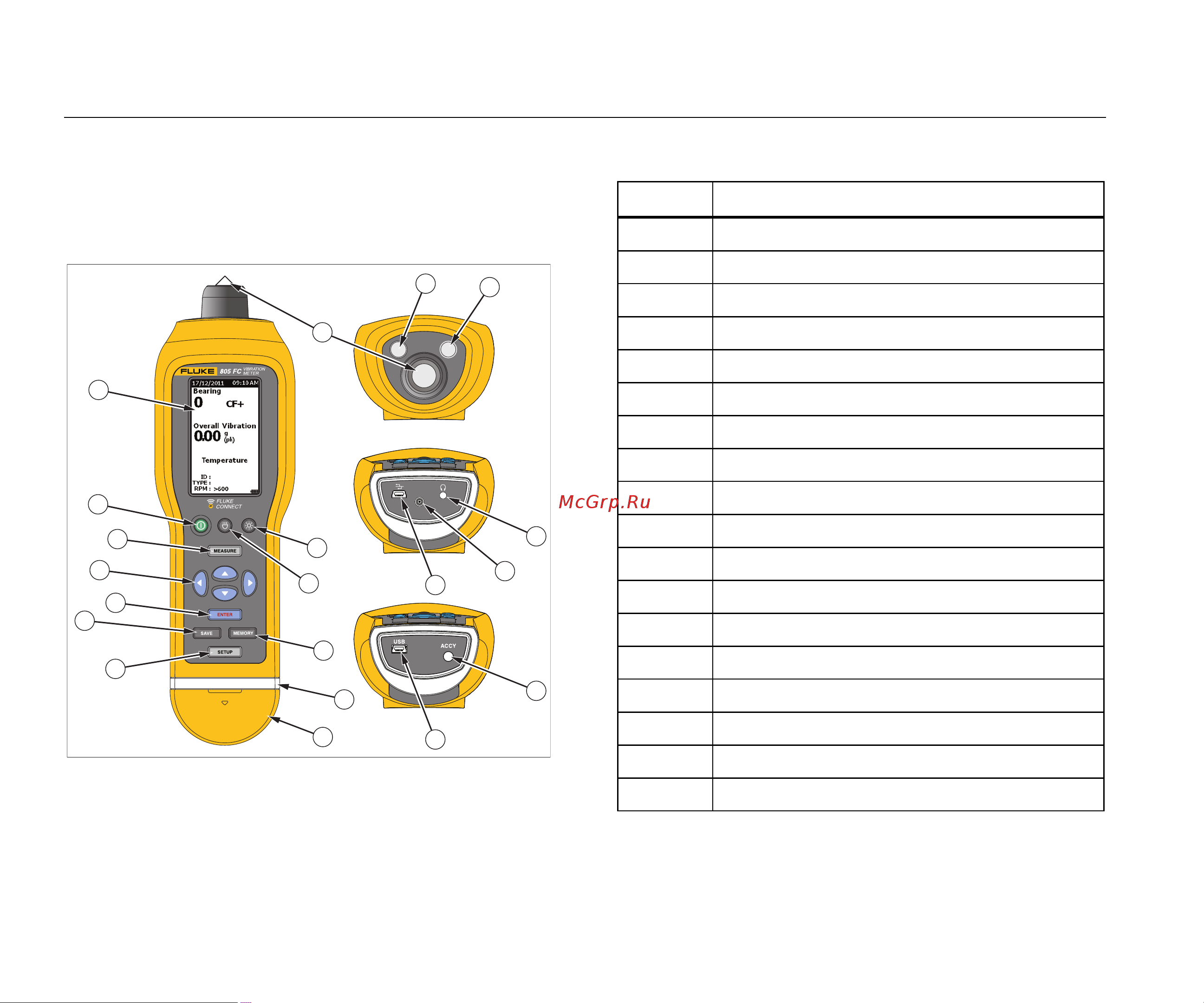

Рис. 1. Органы управления и разъемы
Таблица 3. Клавиатура и разъемы
Элемент Орган управления
ЖК-дисплей
Вкл./выкл. прибора
Измерение
Навигация
Ввод
Сохранить
Установка
Крышка разъемов
Индикатор состояния
Память
Вкл./выкл. фонарика
Вкл./выкл. подсветки
USB-порт
Порт внешнего датчика
Аудиоразъем (только 805)
Датчик вибраций
Инфракрасный датчик температуры
Фонарик
