Vibration Meter
Об измерениях
17
Об измерениях
Измеритель измеряет параметры состояния
подшипника и суммарные вибрации машины. Доступны
три типа измерений: вибрация подшипника, суммарная
вибрация и температура. Единицы измерения вибрации
выбираются пользователем. Более подробную
информацию о том, как изменять эти единицы
измерения см. на с.9.
Для выполнения наиболее качественных измерений
соблюдайте данные рекомендации:
• Нажмите (Измерение) и расположите
измеритель перпендикулярно испытываемой
поверхности.
• Прижмите наконечник датчика к сплошной
металлической тестируемой поверхности как
можно ближе к подшипнику и удерживайте до тех
пор, пока горит зеленый индикатор.
• Удерживайте измеритель в таком положении,
прикладывая к нему постоянное усилие, пока не
погаснет зеленый индикатор. Результаты
испытания показаны на дисплее.
Для большинства
применений является верной
настройка частоты вращения по умолчанию, равная
>600 об/мин. Для низкочастотных применений этот
диапазон необходимо изменить на <600 об/мин. Шкала
жесткости не отображается на дисплее, если выбрано
значение <600 об/мин. Более подробную информацию
о том, как изменять настройку частоты вращения см.
на с.22.

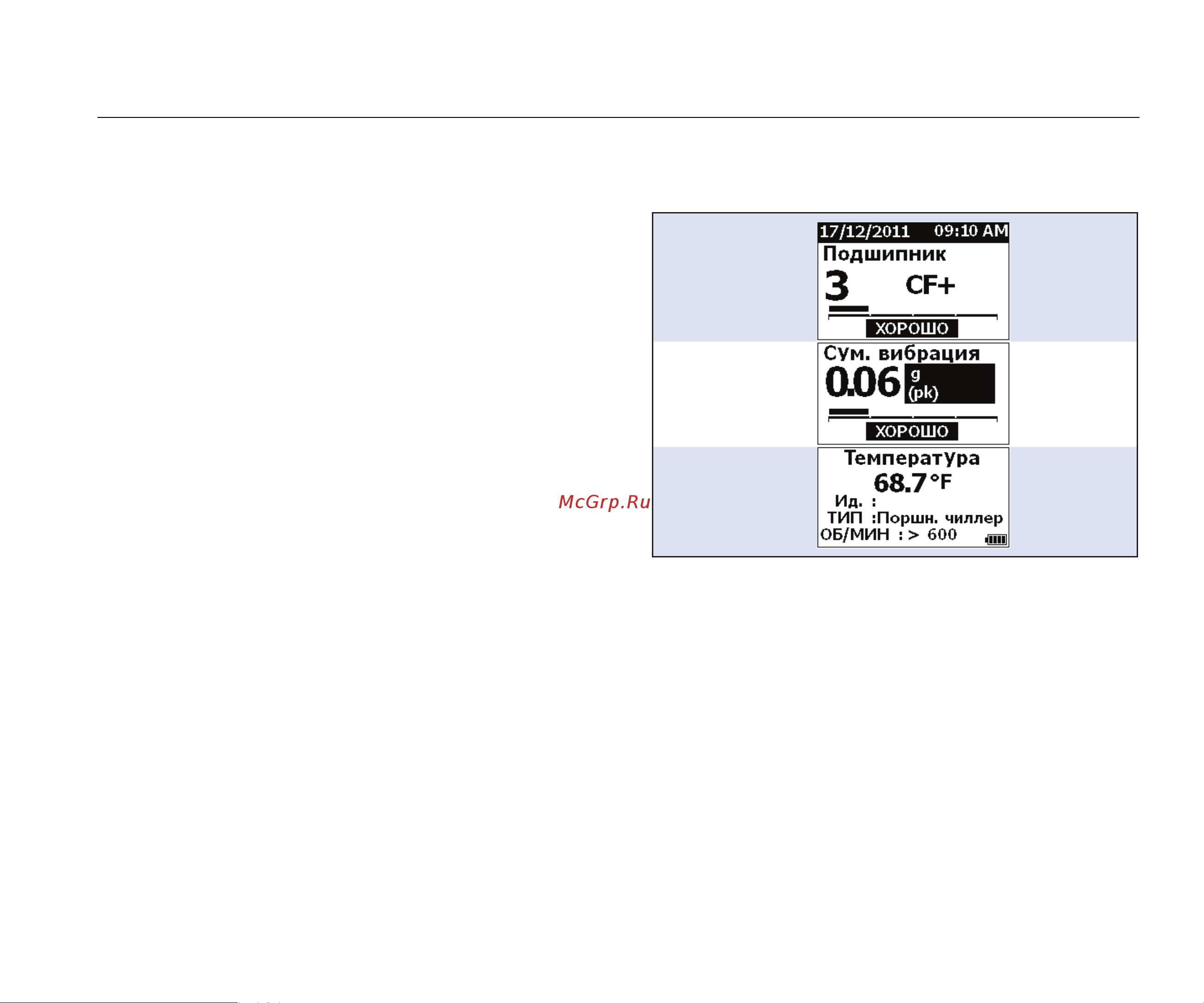

На рис. 6 представлены составляющие части
дисплея
измерения.
Вибрация
подшипника
(CF+)
Высокая частота
от 4 000 до 20 000 Гц
Суммарная
вибрация
Инфракрасная
температура
Температура
Диапазон частот
суммарных вибраций
от 10 до 1 000 Гц
Температура
от -20
◦
C до 200
◦
C
gqq10.eps
Figure 6. Дисплей измерения
С помощью кнопок и переключайте вид дисплея
между измерениями вибрации подшипника и
суммарной вибрации. В меню "Подшипник" с помощью
кнопок и выберите единицы измерения для
отображения из CF+ и ускорения. Для варианта общей
вибрации (Overall Vibration) с помощью кнопок и
выберите единицы измерения для отображения
из
CF+, ускорения, скорости и смещения.
