805/805 FC
Руководство пользователя
14
Внешний датчик
Кроме встроенного датчика вибрации, к Измерителю
подключается опциональный внешний датчик. Тип
разъема для внешнего датчика — SMB (Subminiature
version B). На рис. 3 показано, как подключить
внешний датчик к Измерителю.
Примечание
Fluke поддерживает, но не предоставляет
внешние датчики.
gqi05.eps

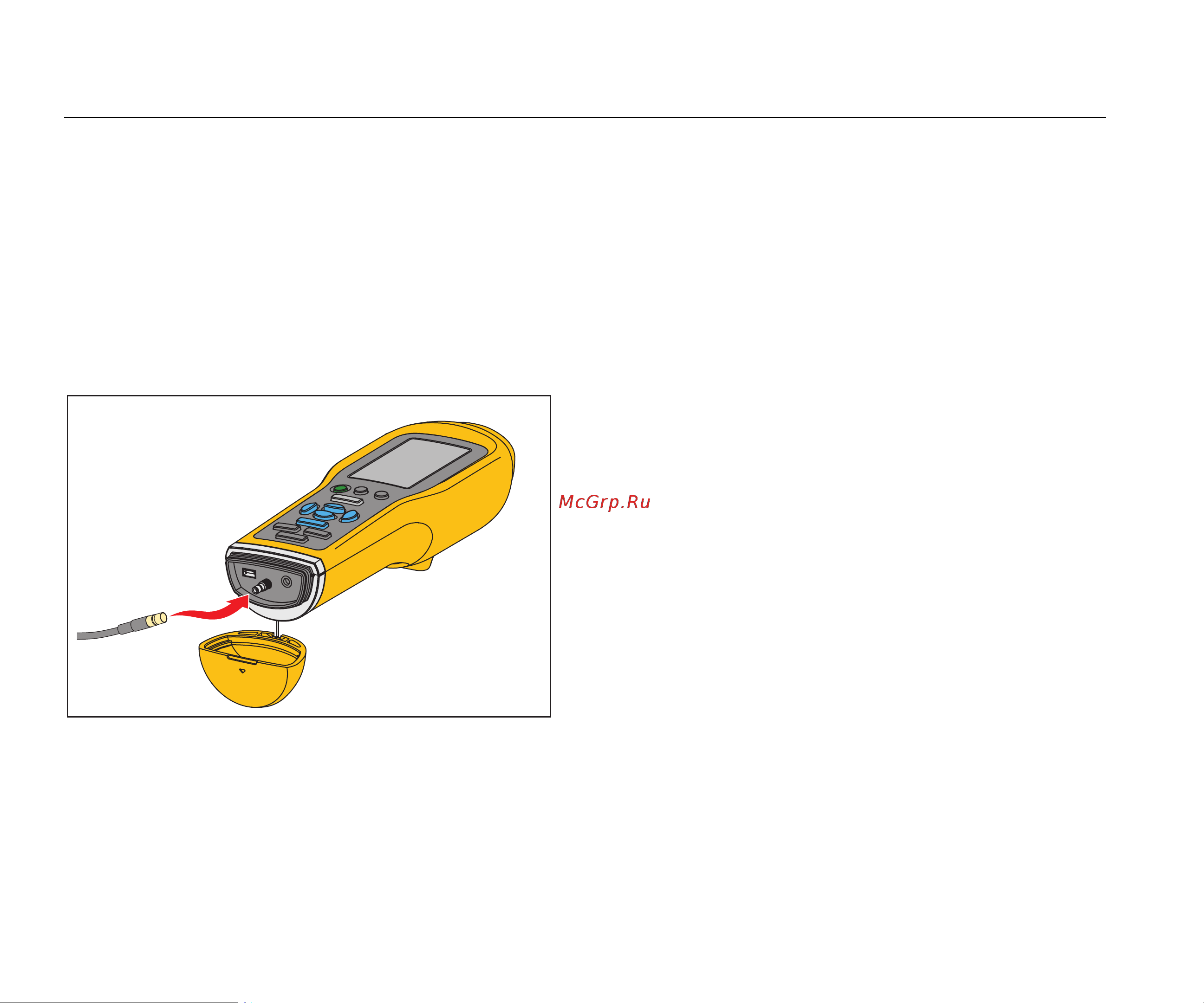

Рис. 3. Подключение внешнего датчика (модель
805)
Примечание
При подключении к измерителю внешнего
датчика опции высокочастотного измерения
(Crest Factor+) и измерения температуры
автоматически отключаются.
Чтобы подключить внешний датчик:
1. Откройте крышку разъемов и подключите
внешний датчик в нужное место.
2. Нажмите , чтобы открыть меню Ввод
значения чувствительности.
Примечание
Чувствительность задается в мВ/г.
3. С помощью клавиш навигации выберите символ
в меню.
4. Нажмите (Ввод), чтобы ввести символ
в поле.
5. Повторите шаги 2 и 3 для других символов.
6. Нажмите (Сохранить), чтобы сохранить
значение в измерителе и выйти из меню.
7. Нажмите (Измерение), чтобы начать
сбор данных.
Измеритель автоматически определяет, когда внешний
датчик отключается, и переходит к настройкам для
измерения с помощью внутреннего датчика.
