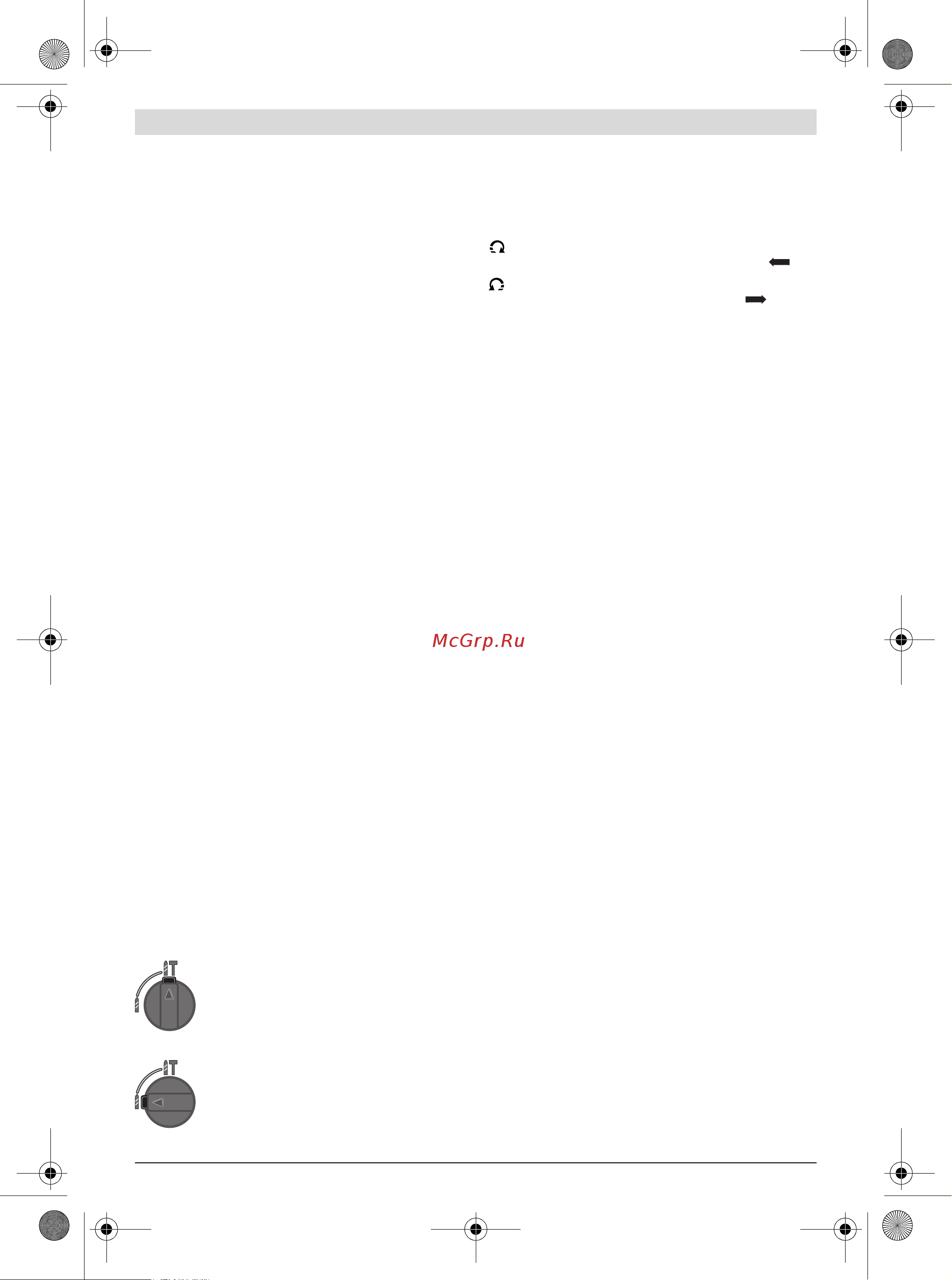

![Bosch GBH 2 23 REA [11/99] Uruchamianie](/views2/1928363/page11/bgb.png)
Polski | 11
Bosch Power Tools 1 619 P10 696 | (9.1.13)
– Aby wyciągnąć prowadnicę teleskopową, należy ponownie
wcisnąć przycisk 13.
Pierścień wychwytujący pył z wiertła (zob. rys. K)
– Aby wymienić pierścień wychwytujący pył 17, należy wcis-
nąć przycisk blokady pierścienia 29 i wyciągnąć pierścień
z systemu odsysania pyłu.
– Aby zamontować pierścień wychwytujący pył 17, należy
wsunąć go od góry do systemu odsysania pyłu 14 tak, aby
w sposób słyszalny zaskoczył on w zapadce.
Pierścień wychwytujący pył z koronki wiertniczej
(osprzęt) (zob. rys. L)
Do wiercenia z koronkami wiertniczymi należy zamienić pier-
ścień wychwytujący pył z wiertła 17 na specjalny pierścień do
koronek wiertniczych 30 (osprzęt). Odsysanie pyłu podczas
pracy z pierścieniem wychwytującym pył z koronek wiertni-
czych musi odbywać się za pomocą adaptera 25 (osprzęt) i
zewnętrznego systemu odsysania pyłu, a nie za pomocą po-
jemnika na pył 9.
– Zdjąć pierścień wychwytujący pył z wiertła 17 (jeżeli jest
zamontowany).
– Aby zamontować pierścień wychwytujący pył z koronek
wiertniczych 30, należy wcisnąć go od góry do systemu od-
sysania pyłu tak, aby w sposób słyszalny zaskoczył on w
zapadce.
– Aby wyjąć pierścień wychwytujący pył 30, należy nacisnąć
zatrzask 31 do zewnątrz i wyjąć pierścień górą.
Praca
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Ustawianie rodzaju pracy
Za pomocą przełącznika „Wiercenie/Wiercenie z udarem“ 4
wybrać tryb pracy elektronarzędzia.
Wskazówka: Zmiany trybu pracy dokonywać tylko wtedy,
gdy elektronarzędzie jest wyłączone! W innym wypadku elek-
tronarzędzie może ulec uszkodzeniu.
– Aby zmienić tryb pracy wcisnąć przycisk zwalniający blo-
kadę 5 i przestawić przełącznik „Wiercenie/Wiercenie z
udarem“ 4 na żądaną pozycję, aż do słyszalnego zaskocze-
nia zapadki.
Ustawianie kierunku obrotów
Za pomocą przełącznika obrotów 6 można zmienić kierunek
obrotów elektronarzędzia.
Uruchamiać przełącznik obrotów 6 tylko podczas bez-
ruchu elektronarzędzia.
Obroty w prawo: Przestawić przełącznik obrotów 6 po
obu stronach do oporu do odpowiedniej pozycji .
Obroty w lewo: Przestawić przełącznik obrotów 6 po obu
stronach do oporu do odpowiedniej pozycji .
W celu wiercenia udarowego, wiercenia i dłutowania ustawiać
kierunek obrotów zawsze na obroty w prawo.
Włączanie/wyłączanie
–W celu włączenia elektronarzędzia nacisnąć włącz-
nik/wyłącznik 8.
–Aby zablokować włącznik/wyłącznik należy po wciśnięciu
przytrzymać go w tej pozycji i dodatkowo wcisnąć przycisk
blokady 7.
–W celu wyłączenia elektronarzędzia zwolnić włącz-
nik/wyłącznik 8. Przy zablokowanym włączniku/wy-
łączniku 8 nacisnąć go najpierw i następnie zwolnić.
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
Nastawianie prędkości obrotowej/ilości udarów
Prędkość obrotową i liczbę udarów włączonego elektronarzę-
dzia można bezstopniowo regulować przez głębokość wciś-
nięcia włącznika/wyłącznika 8.
Lekki nacisk na włącznik/wyłącznik 8 powoduje małą pręd-
kość obrotową/ilość udarów. Zwiększony nacisk podwyższa
prędkość obrotową/ilość udarów.
Sprzęgło przeciążeniowe
W przypadku, gdy używane narzędzie zakleszczyło się
lub zablokowało się, to napęd do wrzeciona wiertarki
zostaje przerwany. Elektronarzędzie należy trzymać
zawsze, ze względu na występujące przy tym siły, moc-
no w obydwu rękach i zająć pewną pozycję pracy.
W przypadku zablokowania elektronarzędzia, należy je
wyłączyć i zwolnić narzędzie robocze. Podczas włącza-
nia zablokowanej wiertarki powstają momenty silnego
odrzutu.
Wskazówki dotyczące pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Obróbka przecinakiem
Do dłutowania niezbędna jest przystawka do dłutowania
SDS-plus MV 200 (osprzęt), którą należy włożyć do uchwytu
wiertarskiego SDS-plus 1.
System odsysania pyłu 14 należy zdemontować przed przy-
stąpieniem do dłutowania.
Wkładanie końcówek wkręcających (zob. rys. M)
Nie należy przykładać włączonego elektronarzędzia do
nakrętki/śruby. Obracające się narzędzia robocze mogą
ześlizgnąć się z nakrętki lub z łba śruby.
Do użytkowania końcówek wkręcających niezbędny jest
uchwyt uniwersalny 32 z chwytem SDS-plus (osprzęt).
Pozycja do Wiercenia z udarem wbetonie lub
kamieniu oraz do dłutowania (dłutowanie tylko
z osprzętem MV 200)
Pozycja do Wiercenia bez udaru w drewnie,
metalu, ceramice i tworzywie sztucznym, a
także do wkręcania śrub
