Pioneer EFX-500 [10/22] Подключения

n Перед осуществлением подключений отключите питание и отсоедините кабель питания от розетки. Эти меры предосто

рожности также должны быть приняты при изменении положения переключателя IN & OUT LEVEL.

n Для получения инструкций о использовании разъемов MIDI обратитесь на страницу 21.

• Когда подключения осуществлены при помощи микрофонных гнезд входа, а к разъему L (MONO) подключен монофонический сиг;

нальный кабель, Вы можете использовать входы обоих каналов – левого (L) и правого (R).

• После завершения всех подключений подключите кабель питания к розетке сети питания или к дополнительному выходу питания на

Вашем усилителе.

• Убедитесь в том, что штекеры и штепсель питания вставлены в разъемы до конца.

Предостережение: Не осуществляйте подключений, которые могут вызвать закольцовку сигнала, так как это может привести к

колебаниям схемы и к повреждению громкоговорителей.

Пример подключений, которые не следует осуществлять.

• Не подключайте выход микширующего устройства к разъему входа эффектора и выход эффектора к разъему входа того же микши;

рующего устройства.

• Не подключайте выход SEND на DJM;500 к разъему входа эффектора и выход эффектора к разъему входа DJM;500 (за исключени;

ем разъема RETURN).

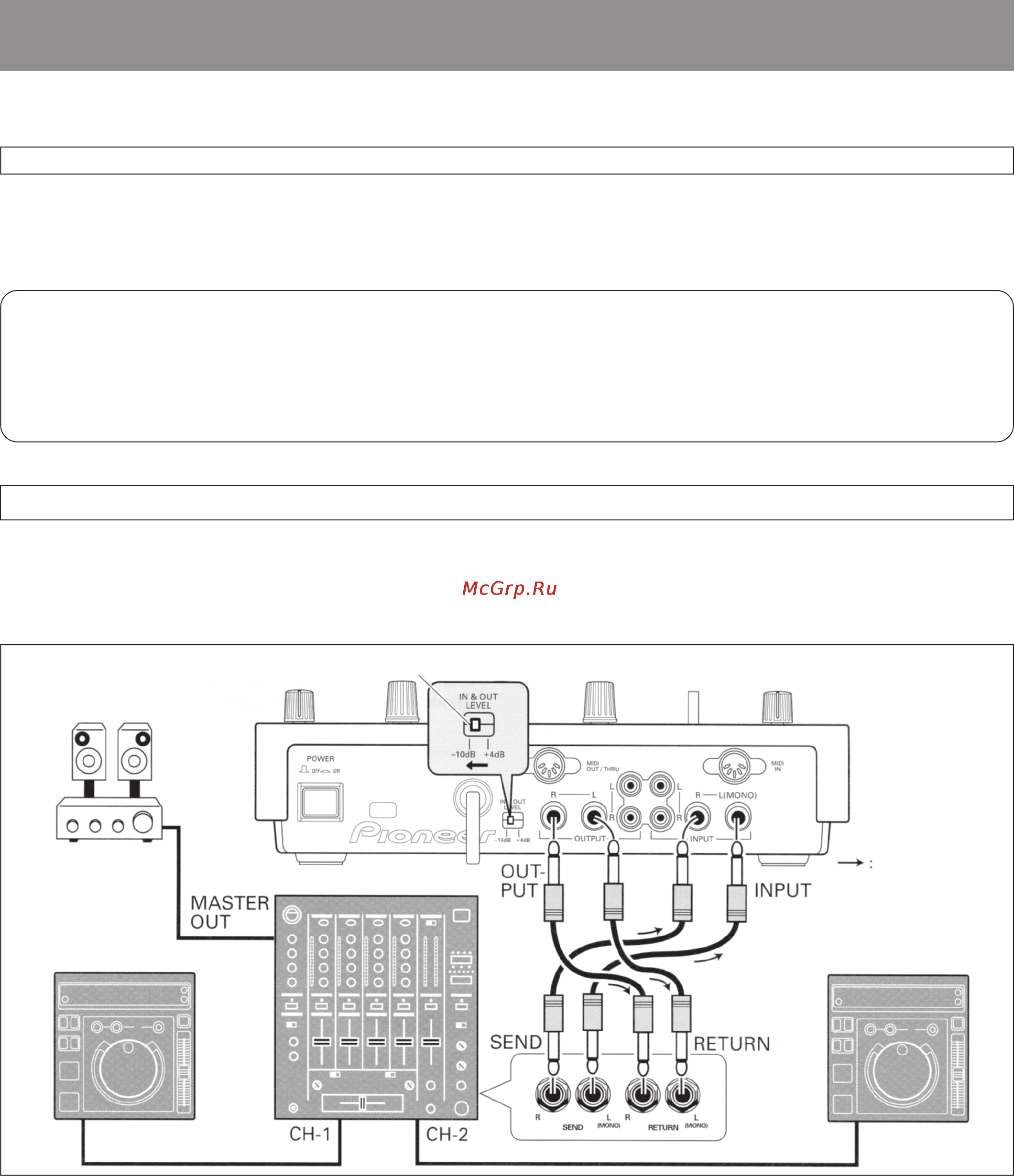

ОСНОВНЫЕ ПОДКЛЮЧЕНИЯ

1. Подключение разъемов SEND/RETURN к микширующему устройству (если микширующее устройство оборудовано разъе

мами SEND и RETURN).

• Осуществляйте подключения при помощи кабелей с микрофонными штекерами диаметром 6,3 мм.

• Настройте микширующее устройство таким образом, чтобы было возможно использование разъемов SEND и RETURN. (Убедитесь в

правильности настройки переключателей EFFECT SELECTOR, CH SELECTOR и EFFECT ON/OFF на DJM;500.)

ПОДКЛЮЧЕНИЯ

_ Установите переключатель IN & OUT LEVEL на эффекторе в положение “;10 dB”.

Стереофонический

усилитель

Проигрыватель компакт;

дисков для диск;жокеев

Микширующее устройство

Эффектор EFX;500

Направление

потока сигнала

Проигрыватель

компакт;дисков для

диск;жокеев
