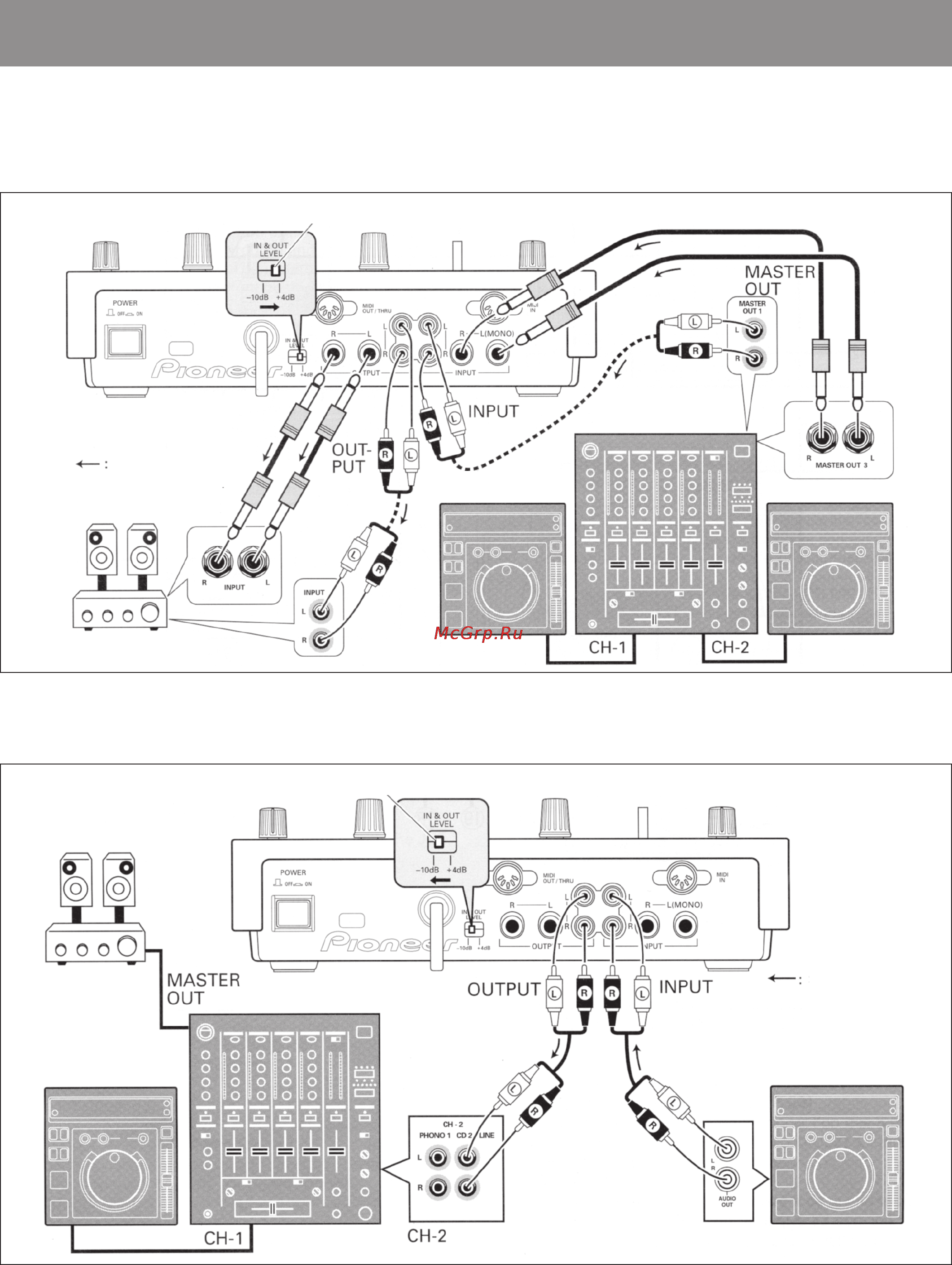

3. Подключение проигрывателя компактдисков для дискжокеев к микширующему устройству (при этом подключении эф
фекты накладываются только на звук канала 2 проигрывателя компактдисков).
• Соедините устройства при помощи кабеля с контактными штекерами RCA.
2. Подключение микширующего устройства и аудио усилителя (при использовании микширующего устройства, не оборудо
ванного разъемами SEND и RETURN).
• Осуществляйте подключения при помощи кабелей с микрофонными штекерами диаметром 6,3 мм или с контактными штекерами RCA.
• Не подключайте два устройства при помощи кабелей с контактными штекерами RCA и кабелей с микрофонными штекерами одновре;
менно (осуществите подключение только одного типа).
_ Установите переключатель IN & OUT LEVEL на эффекторе в положение “+4 dB”.
Стереофонический
усилитель
Проигрыватель компакт;дисков
для диск;жокеев
Микширующее
устройство
Эффектор EFX;500
Направление
потока сигнала
Проигрыватель компакт;
дисков для диск;жокеев
ПОДКЛЮЧЕНИЯ
• Установите переключатель IN & OUT LEVEL на эффекторе в положение “;10 dB”.
Стереофонический
усилитель
Проигрыватель компакт;
дисков для диск;жокеев
Микширующее устройство
Эффектор EFX;500
Направление
потока сигнала
