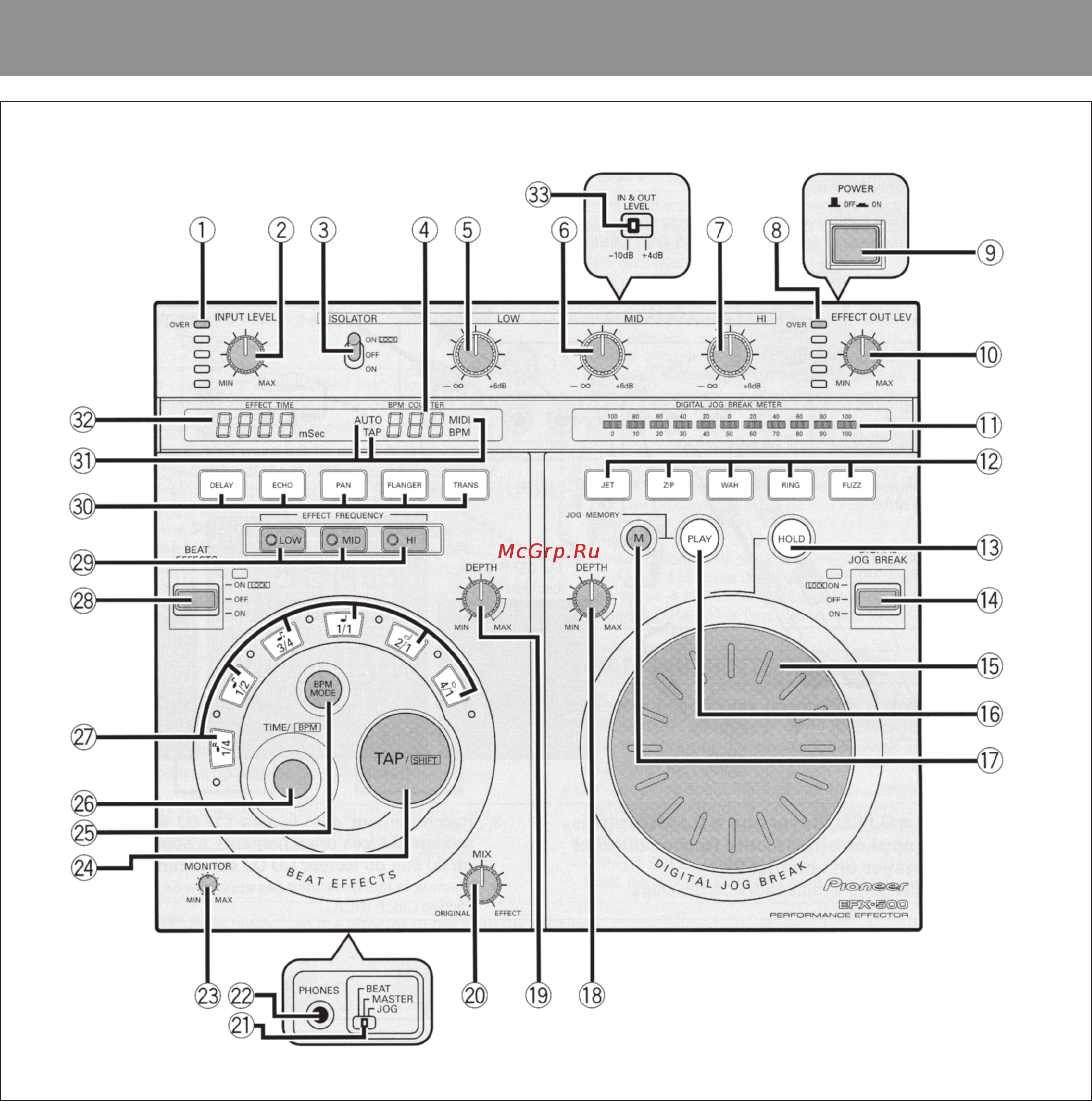

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Для получения более подробной информации о использовании

каждого регулятора обратитесь на страницы, указанные в скоб

ках (стр. ХХ).

1 Счетчик уровня входа (стр. 14)

Служит для отображения уровня входящего сигнала. Когда

установлен слишком высокий уровень входа, загорается ин

дикатор “OVER”.

2 Регулятор INPUT LEVEL (стр. 14)

Служит для настройки уровня входного сигнала в диапазоне

от ∞ до +6 дБ.

3 Переключатель ISOLATOR (стр. 15)

Служит для включения и выключения устройства развязки. В

центральном положении устройство отключено, а в заднем –

включено и зафиксировано. При перемещении в переднюю

позицию устройство развязки временно включается, а при

возвращении в центральное положение – отключается.

4 Счетчик ВРМ

Служит для отображения ВРМ (такты в минуту). Если изме

рение ВРМ не может быть осуществлено, счетчик мигает.

5 Регулятор ISOLATOR LOW (стр. 15)

Служит для настройки низкочастотного звучания входного

сигнала. В центральном положении воспроизводится ров

ный звук; в положении ∞ звук не воспроизводится.

6 Регулятор ISOLATOR MID (стр. 15)

Служит для настройки среднечастотного звучания входного

сигнала. В центральном положении воспроизводится ров

ный звук; в положении ∞ звук не воспроизводится.

7 Регулятор ISOLATOR HI (стр. 15)

Служит для настройки высокочастотного звучания входного

сигнала. В центральном положении воспроизводится ров

ный звук; в положении ∞ звук не воспроизводится.

8 Счетчик выходного уровня эффектов (стр. 14)

Служит для отображения выходного уровня эффектов. Когда

установлен слишком высокий уровень выхода, загорается

индикатор “OVER”.
