Подключения
При подключении оборудования и изменении подключений питание должно быть отключенным.
Используйте USB кабель, поставляемый с данным изделием.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
Питание на данный аппарат подается через питание шины USB. Аппарат можно использовать, просто подключив его к компьютеру через
USB кабель.
! Подключите данный аппарат и компьютер напрямую через поставляемый USB кабель.
! Подключите компьютер, к которому подключен данный аппарат к источнику переменного тока.
! Концентратор USB не может использоваться.
! В случая, указанных ниже, питание может быть недостаточным и данный аппарат может не срабатывать от питания шины USB.
— Когда мощность питания шины USB от компьютера недостаточна.
— Когда к компьютеру подключены другие устройства USB.
— Когда подключены наушники с импедансом ниже 32 W.
— Когда наушники подключены одновременно к стереофоническому гнезду наушников и к стереофоническому гнезду мини-джек
наушников.
— Когда монофоническое гнездо подключено к терминалу [PHONES].
! Если данный аппарат не может работать с питанием шины USB, он может работать в аварийном режиме (с ограниченными функциями).
В аварийном режиме могут применяться следующие ограничения:
— Уровень громкости наушников будет ниже.
— Мигает кнопка [DECK] на выбранной деке.
Имена терминалов

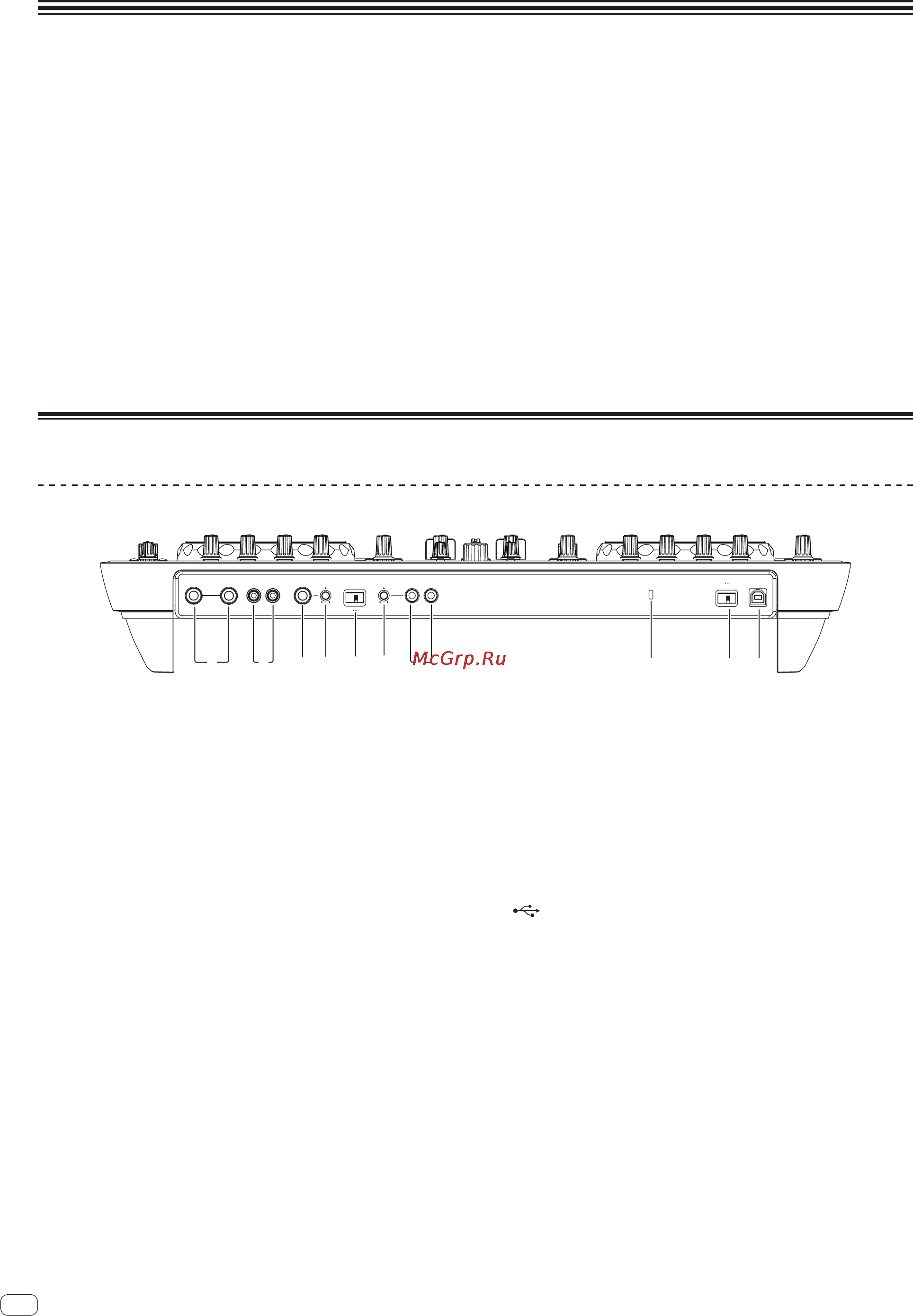

Задняя панель
MASTER OUT1 (TRS)
RLRL
MASTER OUT2
RL
AUX INMICVOL INPUT SELECT
MIC
VOL
AUX
ON OFFUSB
41 72653
9
8a
1 Терминалы MASTER OUT 1
Подключите сюда активные громкогорители, др.
Данное гнездо является фоническим гнездом TRS и поддержи-
вает симметричные и несимметричные выходы.
! Звучание будет искажаться при излишнем повышении
уровня при использовании несимметричных выходов.
2 Терминалы MASTER OUT 2
Подключите к усилителю мощности, др.
3 Гнездо MIC
Подключите к микрофону.
4 Ручка MIC VOL
Регулировка уровня звучания, поступающего на терминал
[MIC].
5 Селекторный переключатель AUX/MIC
Переключает аудиовход на внешнее устройство и микрофон.
— [AUX]: Выбирается внешнее устройство, подключенное к
терминалам [AUX].
— [MIC]: Выбирается микрофон, подключенный к терминалу
[MIC].
! Звучание, поступающее на терминалы [MIC] и [AUX] микши-
руется на звучание с выходом от [MASTER OUT].
6 Ручка AUX IN VOL
Регулировка уровня звучания, поступающего на терминалы
[AUX IN].
7 Терминал AUX IN
Подключите к терминалу выхода внешнего устройства (дискре-
тизатора, переносного аудиоустройства, др.)
8 Слот замка Кенсингтона
9 Переключатель ON/OFF
Включение и отключение питания данного аппарата.
a Терминал USB
Подключите к компьютеру.
! Подключите данный аппарат и компьютер напрямую через
поставляемый USB кабель.
! Концентратор USB не может использоваться.
