Подключения
Фронтальная панель
PHONES
1
1 Терминал PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
! Подключите наушники с импедансом 32 W или выше.
Наушники с импедансом ниже 32 W не поддерживаются.
! Не подключайте наушники одновременно к стереофони-
ческому гнезду наушников и к стереофоническому гнезду
мини-джек наушников.

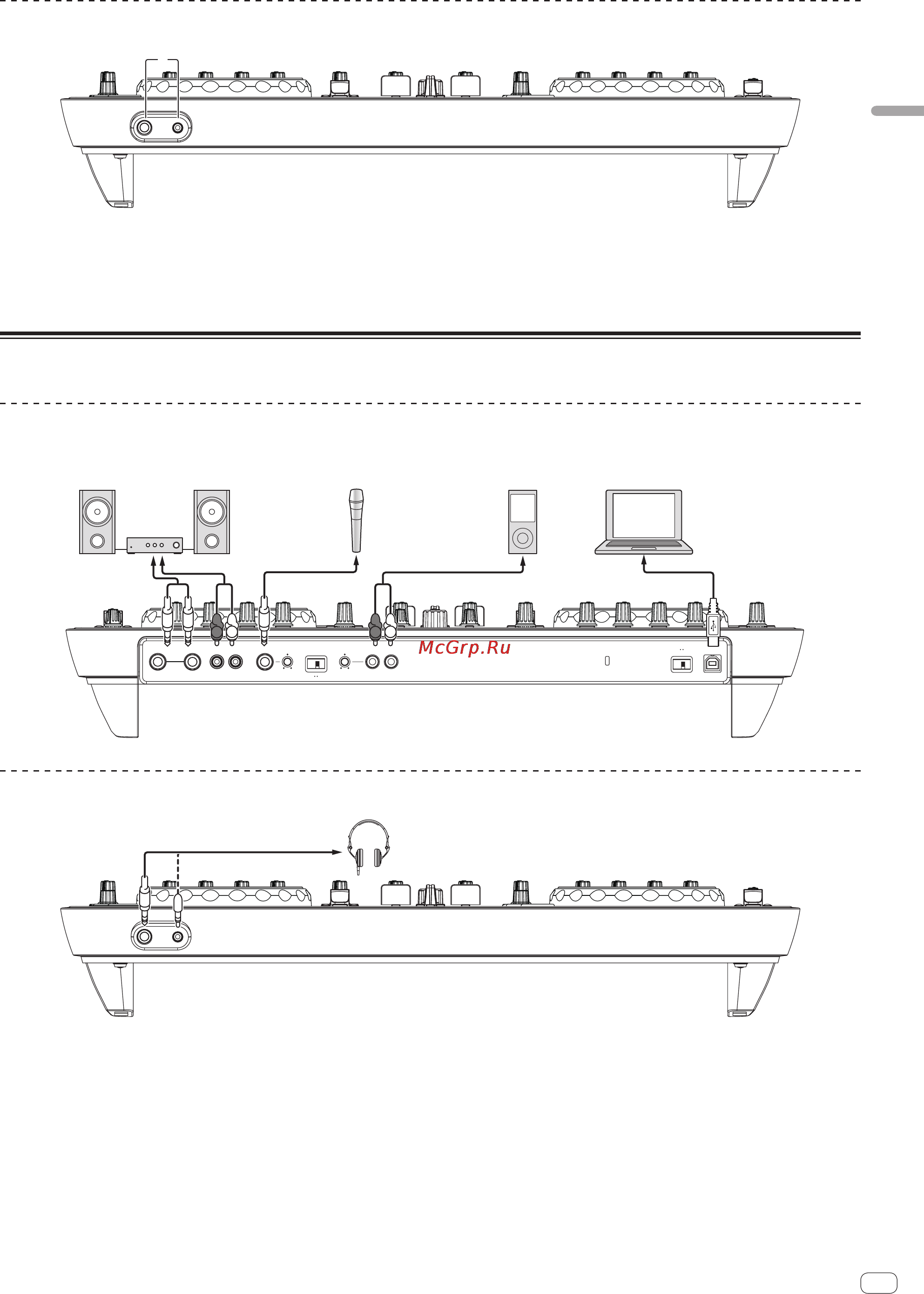

Подключение входных/выходных терминалов
Задняя панель
MASTER OUT1 (TRS)
RLRL
MASTER OUT2
RL
AUX INMIC VOLINPUT SELECT
MIC
VOL
AUX
ON OFFUSB
К аудиовходным
терминалам
К аудиовыходным
терминалам
Переносное
аудиоустройство
Микрофон
Компоненты, усилители,
активные громкоговорители, др.
Кабель
микрофона
К микрофону
Компьютер
R
L
R
L
Фронтальная панель
PHONES
Наушники
К наушникам
Кабель наушников
