12

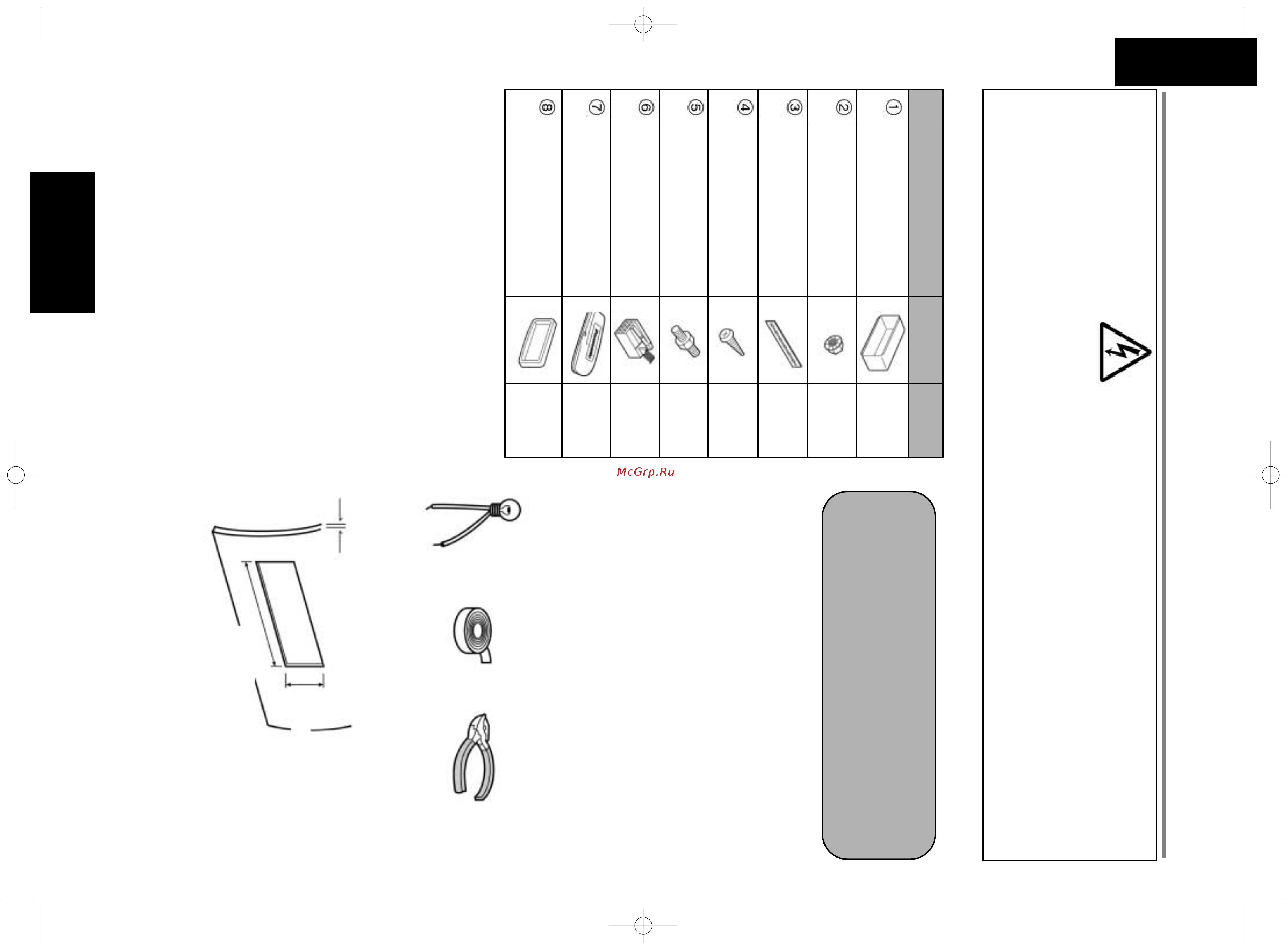

Руководство по инсталляции
CQ-DF302W
ВНИМАНИЕ
Эта информация по инсталляции предназначена для опытных установщиков аудиоаппаратуры и не рассчитана на
неспециалистов. Она не содержит предупреждений о потенциальной опасности, которая может возникнуть при попытках
инсталляции этого устройства.
Любая попытка установить это устройство в автомобиль, предпринятая неспециалистом, может вызвать повреждение
электрической системы, а также привести к серьезным травмам и даже к фатальным последствиям.
❒ Оборудование для установки
❒ Обзор
Данное изделие должно устанавливаться профессионалом.
Однако, если Вы все же собираетесь устанавливать его
самостоятельно, то в первую очередь необходимо выбрать
место для установки. Инструкции, приведенные на этих
страницах, помогут Вам выполнить остальные шаги:
(Пожалуйста, обратите внимание на предупреждение
вверху страницы.)
• Выполните идентификацию и маркировку автомобильных
проводов.
• Подсоедините автомобильные провода к проводам
разъема питания.
• Установите устройство в приборную панель.
• Проверьте работу устройства.
Если у Вас возникли проблемы, пожалуйста, обратитесь
к специалисту-профессионалу по установке аудиотехники.
Перед началом установки просмотрите материалы,
которыми укомплектовано Ваше устройство.
• Гарантийный талон. Сразу же заполните его.
• Список сервисных центров Panasonic. Сохраните для
справок в дальнейшем в случае необходимости
сервисного обслуживания.
• Комплектующее оборудование для установки.
Необходимо для установки устройства в приборной
панели.
❒ Необходимые инструменты
Вам понадобится отвертка, батарейка АА с напряжением
1,5 В, а также следующее:
Контрольная
лампочка,
рассчитанная
на 12 В постоянного Изоляционная Плоскогубцы-бокорезы
тока лента
❒ Характеристики приборной
панели
Толщина
Мин. 4,75 мм
Макс. 5,56 мм
№ Деталь Схематичное Количество
Монтажный кожух 1
Шестигранная гайка (5 мм∅)1
Задняя крепежная скоба 1
Монтажный винт
(5 мм∅ х 16 мм) 1
Крепежный болт (5мм∅)1
Разъем питания 1
Футляр для съемной
лицевой панели 1
Декоративная накладка
лицевой панели 1
Осторожно:
• Данное устройство работает только с системой автомо-
бильных аккумуляторов с напряжением 12 В постоянного
тока и отрицательным заземлением. Не пытайтесь исполь-
зовать какую-либо другую систему. Пренебрежение этим
требованием может привести к серьезным поломкам.
53 мм
182 мм
DF302W.qxd 22.04.02 12:35 ÛÚ Page 12
