14
Руководство по инсталляции (продолжение)
CQ-DF302W
Динамики
Подключите провода динамиков. Для правильного соединения
смотрите схему (страницы 25, 26). Внимательно следуйте этой
схеме, чтобы не повредить динамики и стерео устройство.
Используемые динамики должны выдерживать акустическую
мощность более 45 Вт. При использовании дополнительного
аудио усилителя динамики должны выдерживать макси-
мальную выходную мощность усилителя. Динамики с низки-
ми входными параметрами могут повредиться. Полное со-
противление динамика должно составлять от 4 до 8 Ом, что
обычно обозначается на большинстве динамиков. Использо-
вание динамиков с более низким или высоким полным со-
противлением будет влиять на выходные параметры и может
вызвать повреждение как самих динамиков, так и стерео уст-
ройства.
Моторизованная антенна
Подключите провод мотора автомобильной антенны к темно-
синему проводу управляющего реле мотора антенны.
Аккумулятор
Подключите желтый провод аккумулятора к соответствующе-
му проводу радиоприемника или к аккумуляторному порту
предохранителя в блоке предохранителей.
Антенна
Подключите антенну, вставив антенный провод в антенную
розетку.
Оборудование
Подключите все дополнительное оборудование, например,
усилитель, в соответствии с инструкцией, поставляемой с
этим оборудованием. Оставьте расстояние около 30 см меж-
ду акустическими проводами / усилителем и антенной / уд-
линительным проводом антенны. Внимательно читайте инст-
рукции по эксплуатации и инсталляции, прилагаемые к обо-
рудованию, которое Вы подключаете к данному устройству.
Питание
Подключите красный провод питания к соответствующему
проводу автомобильного радиоприемника или к подходяще-
му порту предохранительного блока.
Убедитесь, что устройство нормально функционирует при
всех выполненных подключениях. После этого отключите
провода и приступайте к окончательной инсталляции.
❒ Окончательная инсталляция
Подключение проводов
Подключите все провода, следя за тем, чтобы каждое соеди-
нение было заизолировано. Свяжите все свободные провода
и закрепите их с помощью изоляционной ленты, чтобы они не
могли выпасть в дальнейшем. Теперь вставьте стерео устрой-
ство в монтажный кожух.
Поздравляем! После выполнения некоторых окончательных
проверок Вы сможете наслаждаться Вашей новой автомо-
бильной стерео системой.
❒ Окончательные проверки
1. Убедитесь, что все провода правильно подсоединены и за-
изолированы.
2. Убедитесь, что стерео устройство безопасно закреплено в
монтажном кожухе.
3. Включите зажигание для проверки правильности функци-
онирования устройства.
При возникновении затруднений проконсультируйтесь у спе-
циалиста.

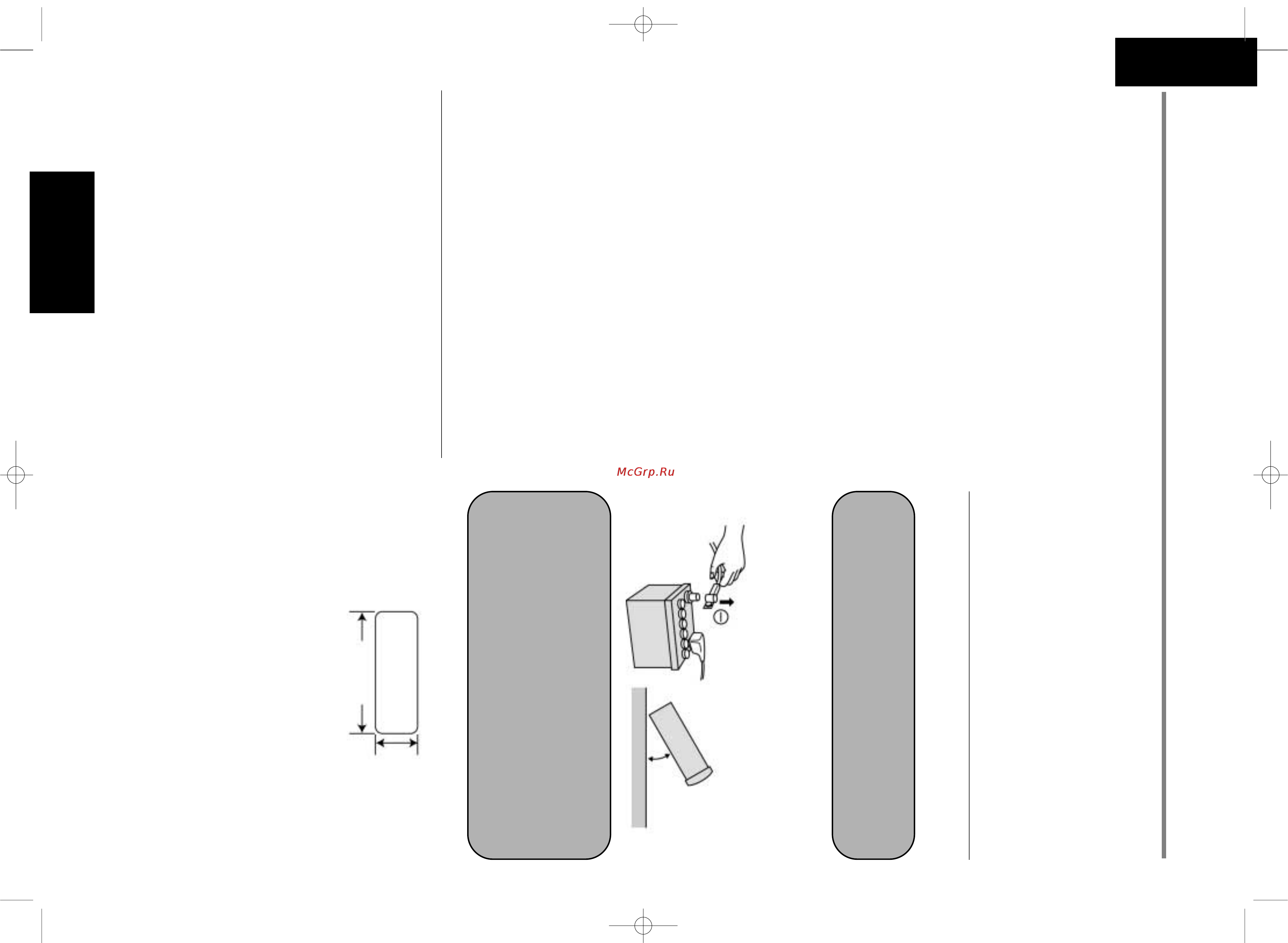

❒ Подготовка
• Отсоедините провод от отрицательной (-) клеммы аккуму-
лятора (смотрите предупреждение ниже).
• Устройство должно быть установлено в горизонтальном по-
ложении с расположением передней части под удобным
для обзора углом, но не более чем в 30°.
Установка в приборной панели
Ниша для установки
Аппарат может быть установлен в любой приборной панели,
имеющей нишу, соответствующую указанным размерам.
Приборная панель должна быть толщиной 4,75 мм – 5,56 мм,
что необходимо для надежного крепления аппарата.
• Мы настоятельно рекомендуем для предотвращения травм
в процессе монтажных работ пользоваться перчатками.
• Будьте аккуратны и не повредите руки и пальцы, отгибая
отверткой фиксирующие лепестки монтажного кожуха.
Предупреждение:
• Не отключайте клеммы аккумуляторной батареи автомо-
биля, оснащенного маршрутным или навигационным
компьютером, так как это приведет к исчезновению всех
установок, сохраненных пользователем в памяти компь-
ютера. Вместо этого следует предпринять дополнитель-
ные меры безопасности для предотвращения коротких
замыканий в процессе установки аппарата.
Менее 30°
53 мм
182 мм
