Panasonic CQ-DF302W [15/24] Процедура установки

CQ-DF302W

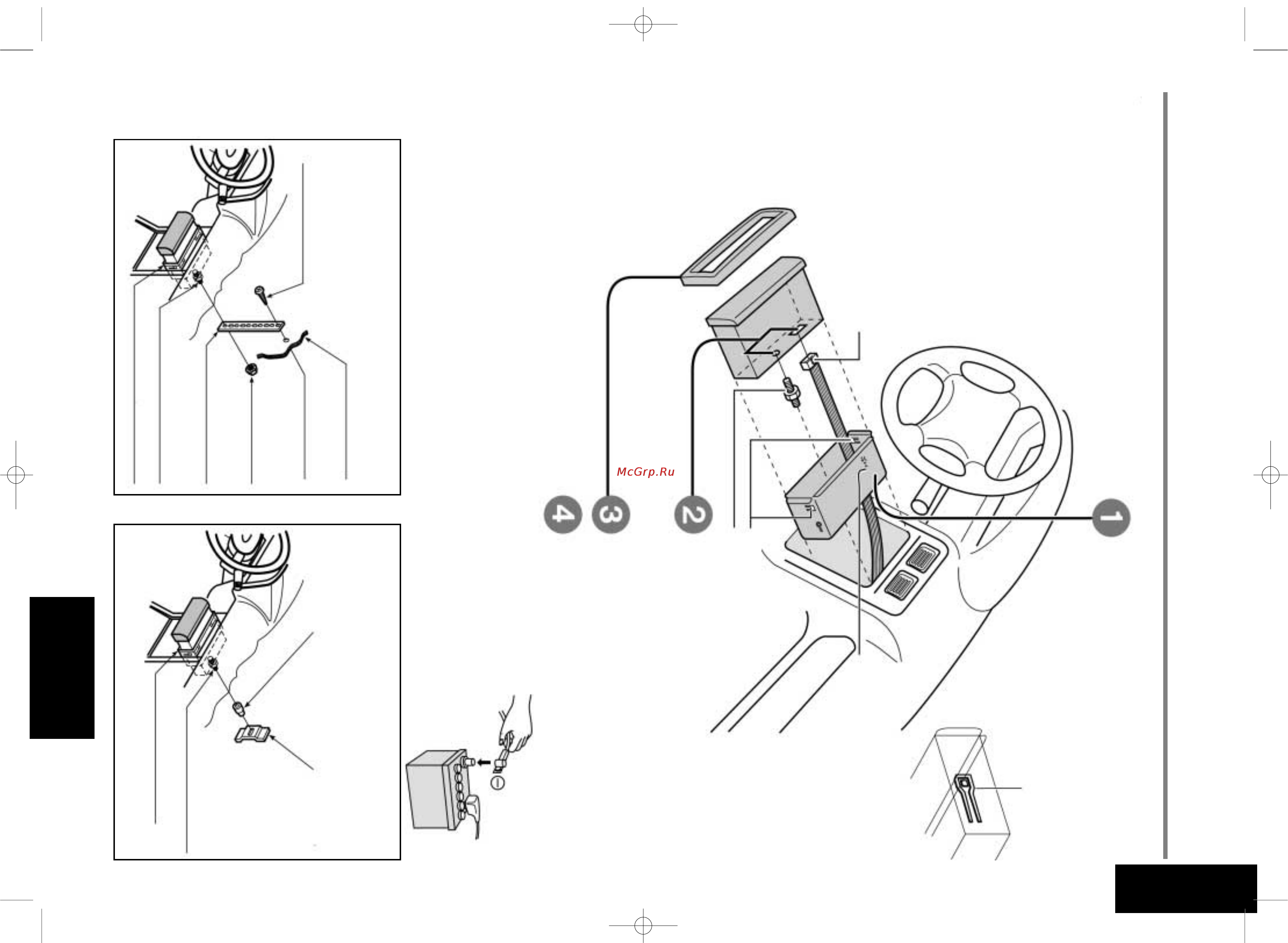

❒ Процедура установки

Сначала завершите подключение электрических проводов, а затем

проверьте правильность подключения (страницы 25, 26)

Вставьте монтажный кожух 1 в приборную панель

и отогните отверткой его фиксирующие лепестки.

Убедитесь, что запирающий рычажок (*) не

выступает из монтажного кожуха 1 .

Закрепите заднюю панель устройства.

После установки крепежного болта 5 и разъема

питания 6 прикрепите заднюю панель устройства к

корпусу автомобиля, используя метод (a) или (b),

согласно рисункам, приведенным ниже.

Установите декоративную накладку лицевой

панели 8.

После установки снова подсоедините провод к

отрицательной - клемме аккумулятора.

Запирающий рычажок (*)

Разъем питания 6

Фиксирующие лепестки

Крепежный болт 5

(а) Установка с использованием задней опорной

планки 3

(б) С помощью резиновой накладки

(не входит в комплект)

Перегородка между салоном

и моторным отсеком

Задняя крепежная скоба

(имеется в автомобиле)

Резиновая накладка

(приобретается отдельно)

5 Крепежный болт

(5 мм ∅)

1 Монтажный кожух

3 мм ∅

2 Шестигранная

гайка (5 мм ∅)

3 Задняя

опорная планка

5 Крепежный болт

1 Монтажный кожух

4 Самонарезающий

винт (5 мм ∅ х 16 мм)
