15
ФУНКЦИИ ЦИФРОВОЙ СВЯЗИ
ОПЕРАЦИИ С МИКШЕРОМ

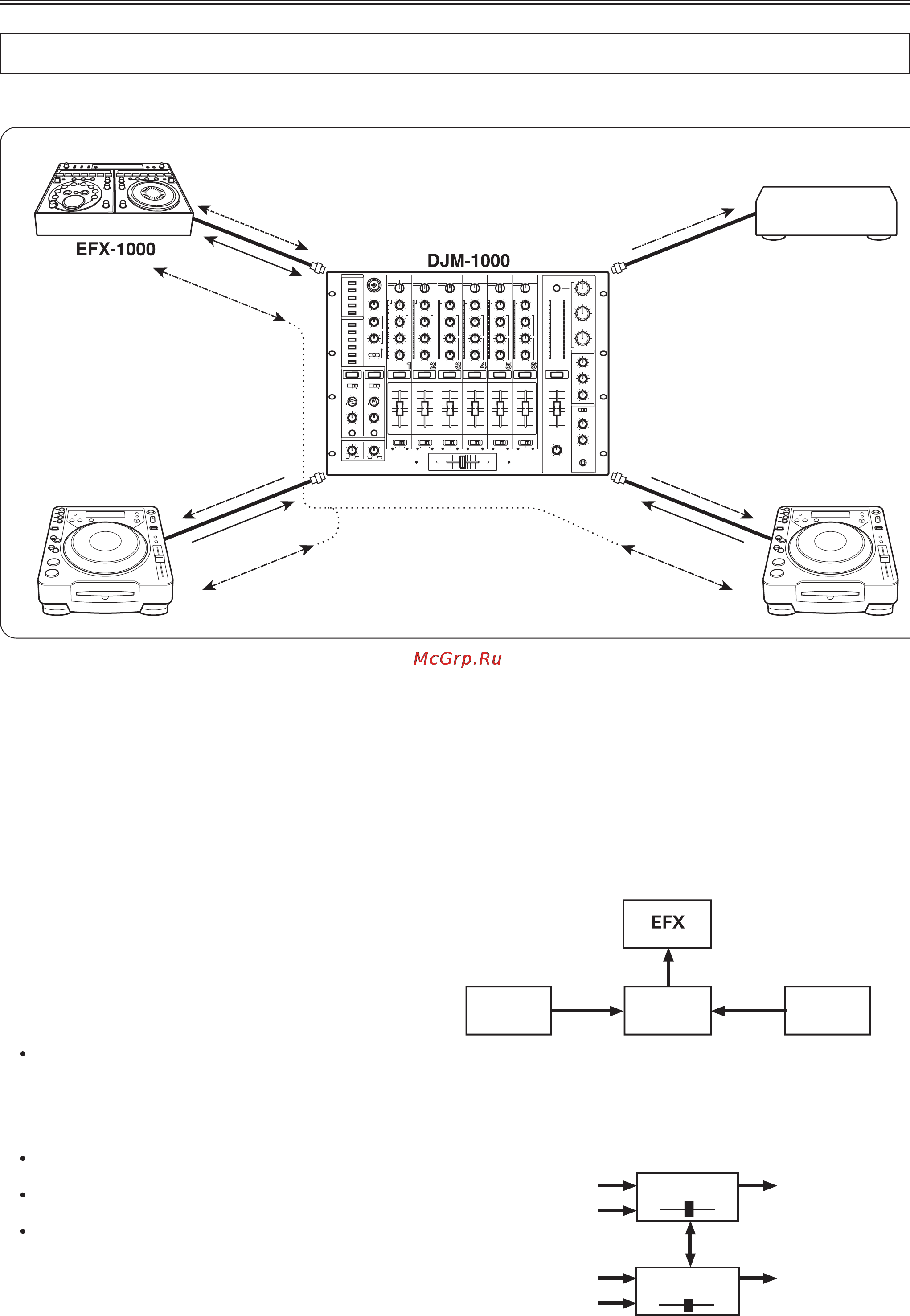

Схема цифрового соединения системы
Подключение EFX-1000 с использованием цифровой связи
Для подключения DJ-эффектора PIONEER (EFX-1000) к разъему EFX 1 или EFX
воспользуйтесь кабелем цифровой связи. Это соединение обеспечивает надежную
цифровую связь и позволяет использовать функции эффектов EFX-1000.
После выполнения соединений операции будут такими же, как описано в разделе
«ИСПОЛЬЗОВАНИЕ ВНЕШНИХ ЭФФЕКТОВ» (стр. 14). Если к разъемам SEND/
RETURN одновременно подключены традиционные кабели (с 6,3-мм штекером),
цифровые входы/выходы EFX (с кабелями цифровой связи) автоматически получают
приоритет.
Более подробную информацию о подключении вы найдете в Руководстве пользова-
теля EFX-1000.
Управление эффектами с помощью фейдера (EFX Link)
После того, как выполнены описанные выше соединения, перемещение движка ка-
нального фейдера будет давать тот же результат, что и действия с круговым мани-
пулятором EFX-1000.
1. Установите переключатель разрыва цифрового манипулятора EFX-1000 в поло-
жение ON [Вкл].
. Селектором SEND [Посыл] выберите канал, который вы собираетесь использо-
вать для управления эффектами с помощью фейдера (можно выбрать каналы
1-6).
3. Нажмите кнопку LINK эффектора (EFX 1, ).
Кнопка будет светиться.
Примечание: Громкость в выбранном канале будет такой же, как в канале,
фейдер которого установлен на самый высокий уровень.
Поэтому при выборе сначала проверьте, какой будет громкость
звука при выводе фейдера выбранного канала на максимум.
4. Нажмите кнопку ON в секции SEND/RETURN [Посыл/Возврат].
Кнопка будет светиться.
5. Подвигайте фейдер выбранного канала.
Темп и звук с цифрового манипулятора EFX-1000 будут изменяться в соот-
ветствии с положением канального фейдера.
Если изменить положение селектора каналов в секции SEND, связь, опре-
деляющая управление эффектами с помощью фейдера, становится недейс-
твительной и кнопка LINK на эффекторе гаснет.
Подключение DJ CD-плеера с использованием цифровой
связи
Кабель цифровой связи используется и для подключения DJ CD-плеера к разъемам
SOUND 1 или SOUND микшера.
Такая связь обеспечивает надежное соединение для микширования звука с DJ CD-плеера.
Цифровая связь с использованием единственного кабеля позволяет также ключать
воспроизведение CD-плеера с помощью фейдера.
Связь ВРМ (Sound Link)
Когда цифровым кабелем к разъему SOUND 1 или SOUND подключен DJ CD-плеер,
поддерживающий цифровую связь, а к разъему EFX 1 или EFX – DJ-эффектор EFX-
1000, эффекты можно будет добавлять в более корректном темпе с использованием
более точного количества ударов в минуту (ВРМ), определяемого DJ CD-плеером.
Видео морфинг (Visual Link)
Когда цифровым кабелем к разъему VISUAL этого микшера подключен AV-микшер,
поддерживающий цифровую связь (причем, она должна быть задействована), крос-
сфейдер AV-микшера может автоматически перемещаться синхронно с кроссфейде-
ром DMJ-1000. Таким образом, вы можете одновременно модифицировать аудио и
видео материал.
EFX работает в
темпе DJ CD-пле-
ера (BPM AUTO)
DJ CD-ПЛЕЕР
К каналу 1
МИКШЕР
К каналу 2
DJ CD-ПЛЕЕР
Селектором SEND назначьте канал [1] или [2]
AV-МИКШЕР
Видеосигнал
Аудиосигнал
Выход
Выход
Цифровой
кабель
МИКШЕР
DJ-эффектор с поддержкой цифровой связи
Включение эффекта с по
-
мощью фейдера (EFX Link)
Аудиосигнал
Связь ВМР
(Sound Link)
DJ CD-плеер с поддержкой
цифровой связи
Пуск с помощью
фейдера
Аудиосигнал
Связь ВМР
(Sound Link)
EFX 1 (2)
VISUAL
SOUND 1 SOUND 2
AV-микшер с поддержкой
цифровой связи
Пуск с помощью фейдера
Аудиосигнал
Связь ВМР
(Sound Link)
DJ CD-плеер с поддержкой
цифровой связи
Видео морфинг
Visual Link
