6
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ (СОЕДИНЕНИЯ)
При подключении к микшеру других устройств или изменении соединений сначала обязательно выключите питание и
выньте вилку из сетевой розетки.
ПОДСОЕДИНЕНИЕ СЕТЕВОГО ШНУРА
Шнур питания подсоединяйте в последнюю очередь
После выполнения всех других соединений вставьте задний конец сетевого шнура в разъем на задней панели устройства. Вилку вставьте в сетевую розетку или в спе-
циальный разъем питания на задней панели усилителя.
Пользуйтесь только шнуром, включенным в комплект поставки.

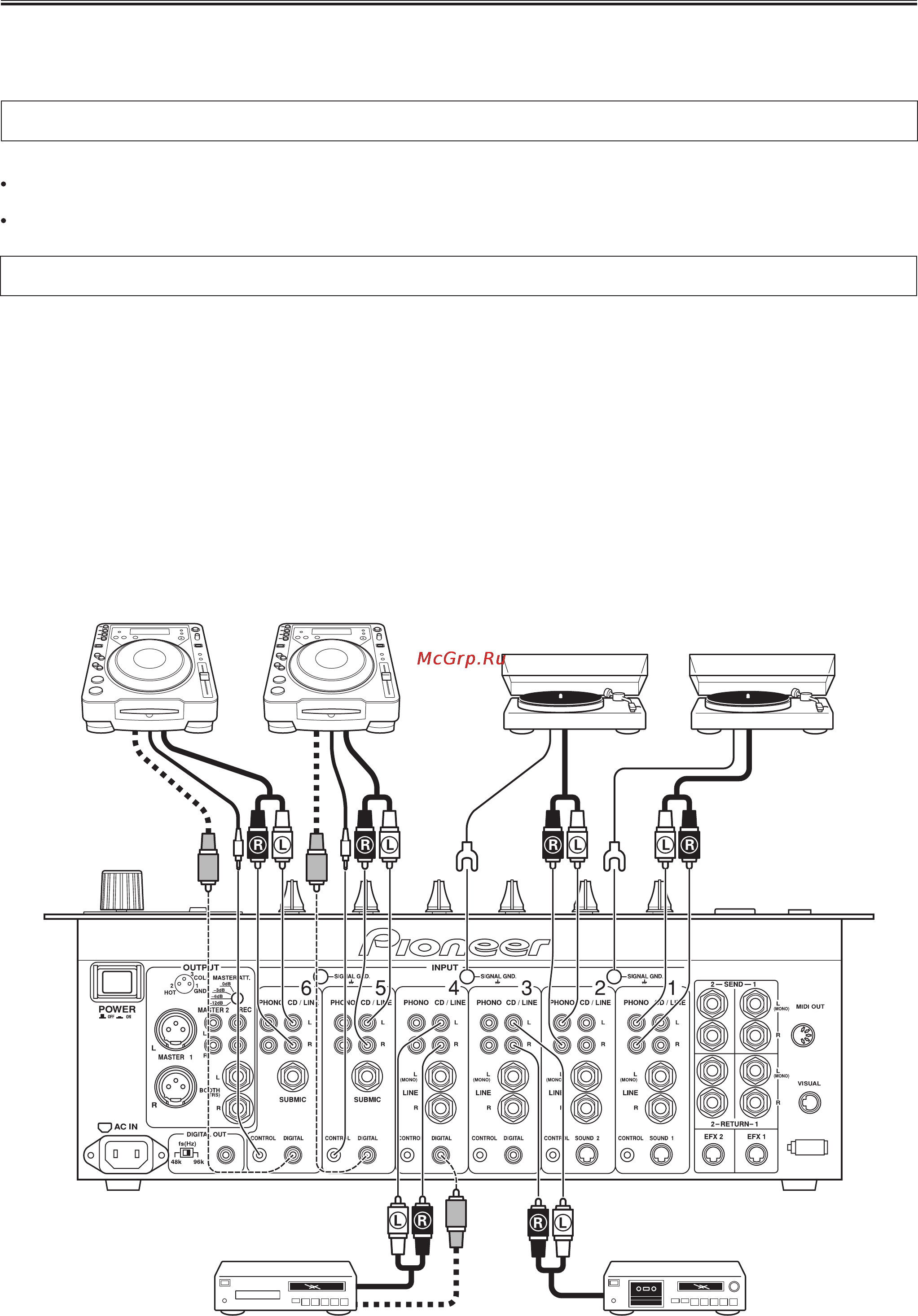

ПОДКЛЮЧЕНИЕ УСТРОЙСТВ
DJ CD-плееры PIONEER
Соедините аудиовыходы DJ CD-плеера с одним из входов CD/LINE на DJM-1000.
Вставьте штекер управляющего кабеля в разъем CONTROL соответствующего кана-
ла. Селектор входов этого канала установите в положение [CD/LINE].
При использовании цифрового соединения соедините цифровой коаксиальный вы-
ход плеера с одним из входов DIGITAL микшера DJM-1000. Селектор входов этого
канала установите в положение DIGITAL (каналы 1 и не имеют цифровых входов).
Аналоговые проигрыватели виниловых дисков
Соедините аудиовыходы аналогового проигрывателя с одним из входов PHONO на
DJM-1000, а селектор входов этого канала установите в положение PHONO. Вход
PHONO микшера DJM-1000 поддерживает сигнал ММ-звукоснимателя.
Провод заземления аналогового проигрывателя подсоединяется к одной из клемм
SIGNAL GND.
Другие устройства с линейным выходом
Подключая кассетную деку или CD-плеер, соедините аудиовыходы внешнего уст-
ройства с одним из комплектов входных разъемов CD/LINE микшера DJM-1000, а
селектор входов этого канала установите в положение CD/LINE.
Если для соединения используется 6,3-мм штекер, вставьте его в один из входов
LINE микшера DJM-1000, а селектор входов этого канала установите в положение
LINE (каналы 5 и 6 не имеют линейных входов). Если задействован только левый
канал (L), его сигнал будет воспроизводиться как через левый, так и через правый
каналы.
Устройства с цифровым выходом
Если вы хотите использовать цифровое соединение с внешним устройством (напр.,
CD-плеером), соедините его цифровой коаксиальный выход с одним из входов
DIGITAL микшера DJM-1000. Селектор входов выбранного канала установите в по-
ложение DIGITAL (каналы 1 и не имеют цифровых входов).
DJ CD-плеер DJ CD-плеер
Аналоговый проигрыватель Аналоговый проигрыватель
CD-плеер и т.п.
Кассетная дека и т.п.
