9
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ (ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ)
ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ

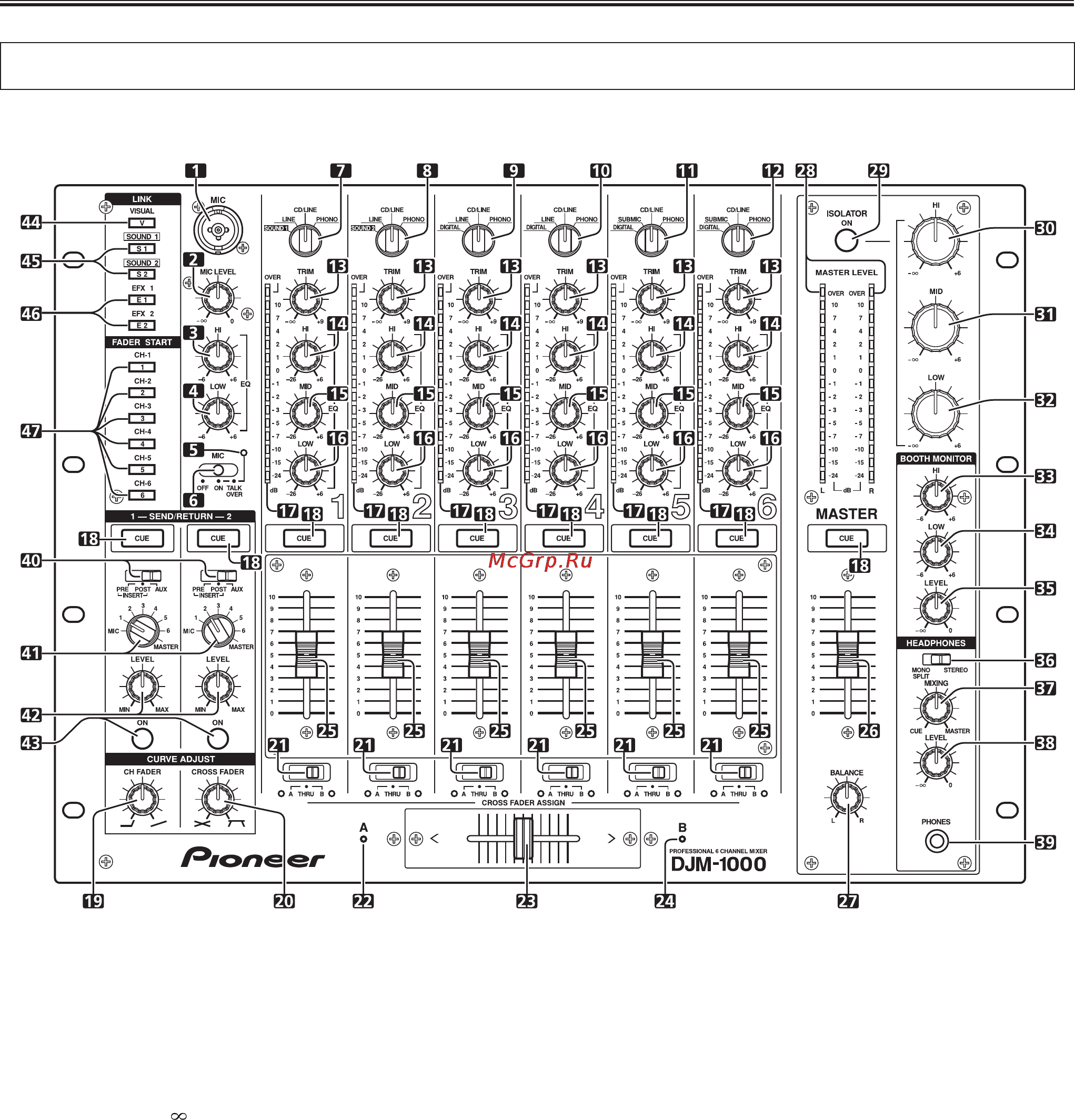

Панель управления
Секция управления входами главного микрофона
1. Вход главного микрофона (MIC)
Используется для подключения микрофона со штекером типа XLR или
Phone.
2. Регулятор чувствительности микрофона (MIC LEVEL)
Используется для настройки уровня сигнала от главного микрофона (диа-
пазон регулировки от — до 0 дБ).
3.
Эквалайзер микрофона, регулятор верхних частот (EQ HI)
Используется для настройки уровня верхних частот сигнала от главного
микрофона (диапазон предел регулировки от – 6 дБ до +6 дБ).
4. Эквалайзер микрофона, регулятор нижних частот
(EQ LOW)
Используется для настройки уровня нижних частот сигнала от главного
микрофона (диапазон предел регулировки от – 6 дБ до +6 дБ).
5. Индикатор включения микрофона
Светится, когда микрофон включен: переключатель в положении ON.
Мигает, когда переключатель установлен в положение TALK OVER.
6. Переключатель режима работы микрофона (MIC)
OFF [Выкл]:
Главный микрофон выключен.
ON [Вкл]:
Главный микрофон включен.
TALK OVER [Речь на фоне]:
Главный микрофон включен. Когда на него поступает звук громкостью бо-
лее -15 дБ, включается функция TALK OVER и все выходные аудиосигналы,
кроме микрофонного, ослабляются на 0 дБ.
Секция управления канальными входами
7. Селектор входов канала 1
SOUND 1:
Вход для DJ CD-плееров, поддерживающих цифровую связь (разъем мини-
DIN).
LINE:
Линейный вход, разъем типа Phone. (Если монофонический сигнал пода-
ется только на левый канал, на выходе будут звучать оба канала – левый
и правый).
CD/LINE:
Линейный вход, разъемы типа RCA.
PHONO:
Аналоговый вход RCA для подключения проигрывателя виниловых дисков.
