SHINEX
61
P
Manual de instruções original
As figuras indicadas encontram-se no início
do manual de instruções.
1 Símbolos
2 Dados técnicos
3 Componentes da ferramenta
4 Utilização conforme as dis-
posições
De acordo com as disposições, a ferramenta
está prevista para o polimento de superfícies
pintadas. Devido à segurança eléctrica, a
ferramenta não pode estar húmida e não
pode ser operada num ambiente húmido.
Em caso de utilização incorrecta, o utilizador
é responsável por danos e acidentes.
5 Indicações de segurança
5.1 Instruções gerais de segurança
Advertência! Leia todas as indica-
ções de segurança e instruções.
A
não observação das indicações de se-
gurança e instruções pode dar origem a um
choque eléctrico, um incêndio e/ou a feri-
mentos graves.
Guarde todas as indicações de seguran-
ça e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado nas
indicação de segurança refere-se a ferra-
mentas eléctricas utilizadas com ligação à
rede (com cabo de rede) e com acumulador
(sem cabo de rede).
5.2 Instruções de segurança especí-
ficas da máquina
–
De acordo com as especificações, esta
ferramenta está prevista para traba-
lhos de polimento. Leia todas as indi-
cações de segurança, instruções,
figuras e descrições fornecidas em
conjunto com esta máquina.
Se as se-
guintes instruções não forem respeitadas,
isso pode dar origem a um choque eléctri-
co, incêndio e/ou ferimentos graves.
–
Trabalhos como desbaste, lixagem de
acabamento, escovagem ou corte por
abrasão não podem ser efectuados
por esta ferramenta.
Trabalhos para os
quais a ferramenta não foi construída po-
dem causar perigos e danos para pessoas.
–
Não utilize nenhum acessório que não
tenha sido desenvolvido e projectado
pela Festool, especificamente, para
esta ferramenta.
O simples facto de o
acessório poder ser aplicado na sua ferra-
1 Símbolos ................................. 61
2 Dados técnicos ......................... 61
3 Componentes da ferramenta ...... 61
4 Utilização conforme as disposições 61
5 Indicações de segurança............ 61
6 Colocação em funcionamento ..... 64
7 Ajustes.................................... 64
8 Trabalhos com a ferramenta ....... 65
9 Manutenção e conservação......... 65
10 Acessórios ............................... 65
11 Remoção ................................. 66
12 Garantia .................................. 66
13 Declaração de conformidade CE .. 66

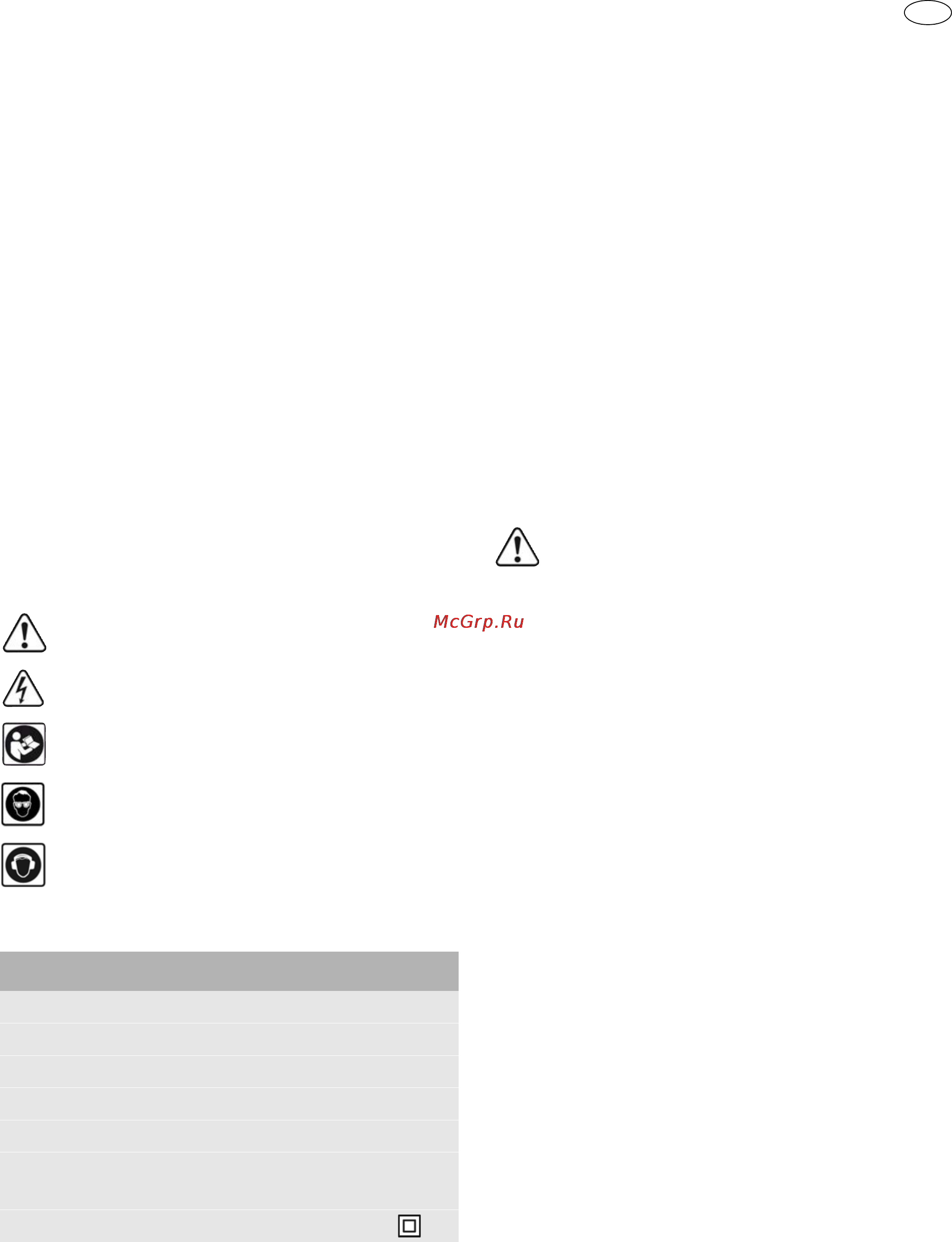

Perigo geral
Advertência de choque eléctrico
Ler indicações/notas!
Usar óculos de protecção!
Usar protecção auditiva!
SHINEX RAP 150 FE
Potência 1200 W
(Variante 110 V: 10 A)
Número de rotações 400 - 2100 rpm
Número máx. de rotações
1
1.
Número máx. de rotações que surgem no caso de sis-
tema electrónico deficiente.
3000 rpm
Prato de polir até
150 mm
Peso (sem cabo de alimentação/
sem prato de polir)
2,1 kg
Classe de protecção /II
[1-1] Dispositivo de paragem do fuste
[1-2] Regulação do número de rotações
[1-3] Botão de bloqueio
[1-4]
Interruptor de activação/desactivação
[1-5] Filtro de fiapos
[1-6] Punho adicional
[1-7] Prato de polir
