35
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

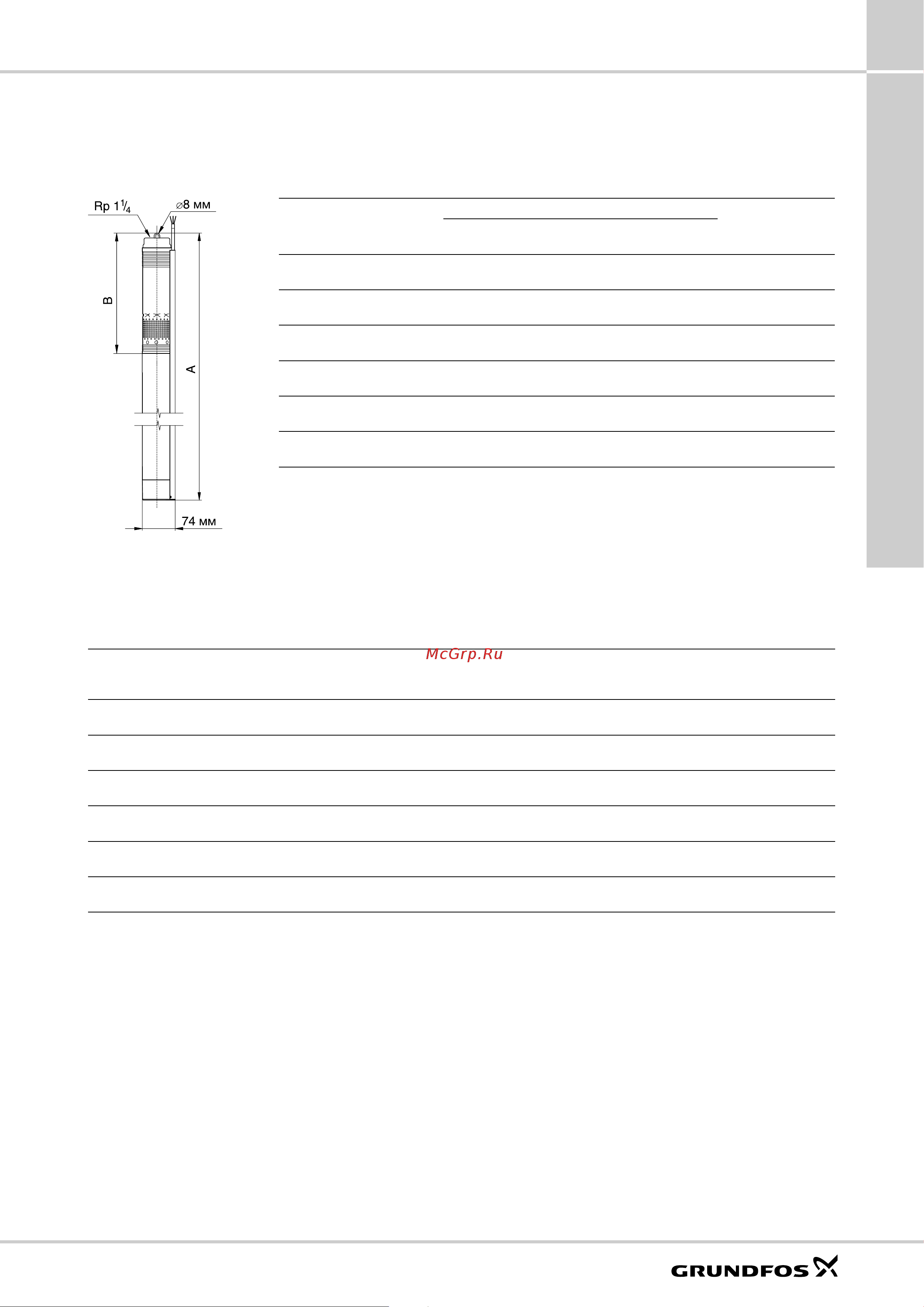

Размеры и масса
* Включая насос, электродвигатель, кабель длиной 1,5 м и защиту кабеля.
Данные электрооборудования, 1 х 200-240 В, 50/60 Гц
Тип насоса
Число
ступеней
Электродвигатель Размер [мм]
Масса
нетто
[кг]*
Объем
поставки
[м
3
]*
Тип
Мощность на валу
(Р2) [кВт]
А В
SQ 2 - 35 (-N)
SQE 2 - 35
2
MS 3 (-NE)
MSE 3
0.7 741 265 4.7 0.0092
SQ 2 - 55 (-N)
SQE 2 - 55
3
MS 3 (-NE)
MSE 3
0.7 741 265 5.2 0.0092
SQ 2 - 70 (-N)
SQE 2 - 70
4
MS 3 (-NE)
MSE 3
1.15 768 292 5.4 0.0094
SQ 2 - 85 (-N)
SQE 2 - 85
5
MS 3 (-NE)
MSE 3
1.15 825 346 6.2 0.0104
SQ 2 - 100 (-N)
SQE 2 - 100
6
MS 3 (-NE)
MSE 3
1.68 861 346 6.2 0.0104
SQ 2 - 115 (-N)
SQE 2 - 115
7
MS 3 (-NE)
MSE 3
1 .85 888 373 6.3 0.0107
Тип насоса
Тип
электро-
двигателя
Потребляемая
электродвигателем
мощность (P1) [кВт]
Мощност
на валу (Р2)
[кВт]
Ток
при полной нагрузке I
1/1
[А]
1 x 200-240 В
КПД электродви-
гателя при полной
нагрузке (η) [%]
SQ 2 - 35 (-N)
SQE 2 - 35
MS 3 (-NE)
MSE 3
1.02 0.7 5.2 70
SQ 2 - 55 (-N)
SQE 2 - 55
MS 3 (-NE)
MSE 3
1.02 0.7 5.2 70
SQ 2 - 70 (-N)
SQE 2 - 70
MS 3 (-NE)
MSE 3
1.65 1.15 8.4 73
SQ 2 - 85 (-N)
SQE 2 - 85
MS 3 (-NE)
MSE 3
1.65 1.15 8.4 73
SQ 2 - 100 (-N)
SQE 2 - 100
MS 3 (-NE)
MSE 3
2.32 1.68 11.2 74
SQ 2 - 115 (-N)
SQE 2 - 115
MS 3 (-NE)
MSE 3
2.54 1.85 12.3 74
TM01 2752 0499
Технические данные
