39
1
Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

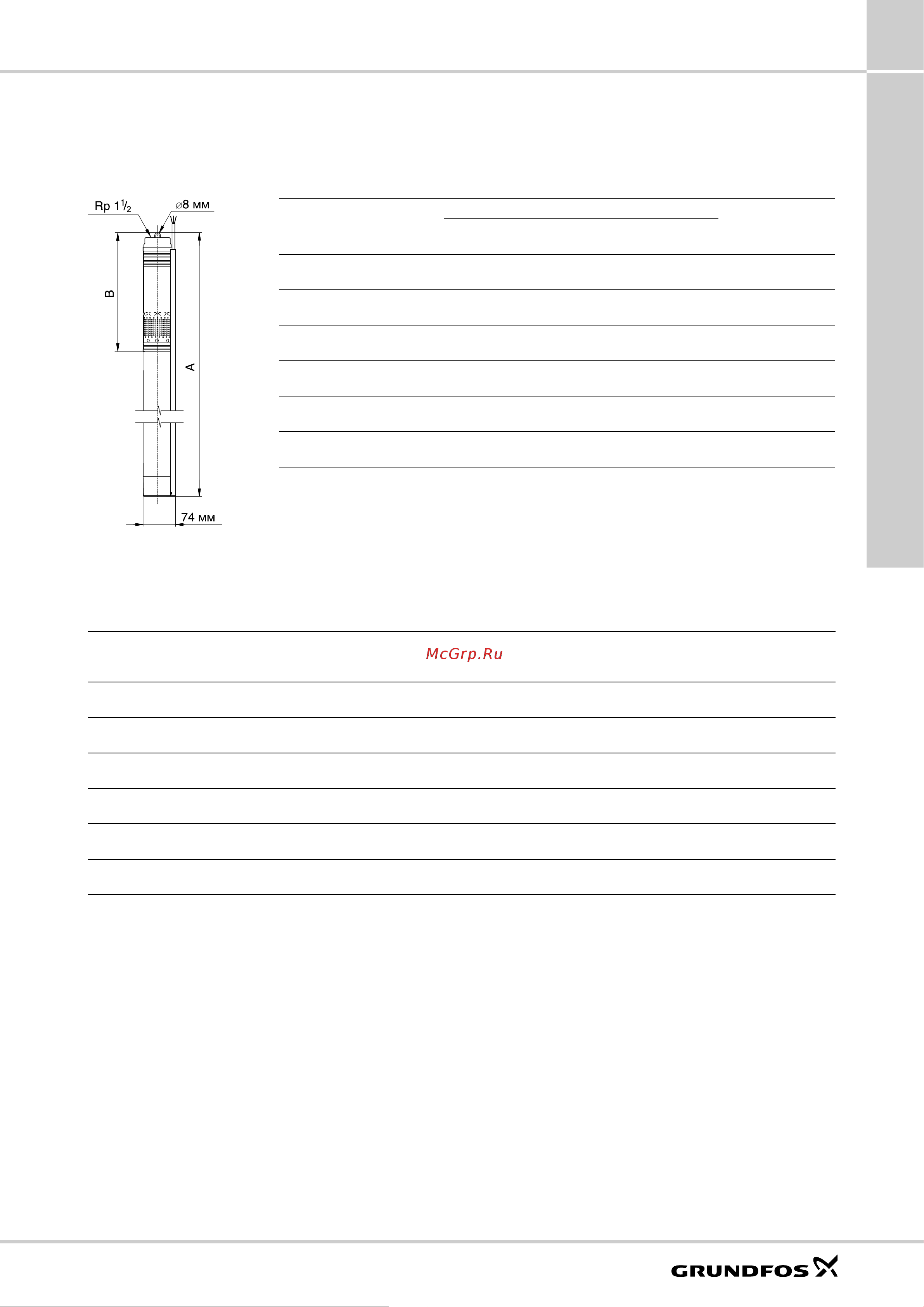

Размеры и масса
* Включая насос, электродвигатель, кабель длиной 1,5 м и защиту кабеля.
Данные электрооборудования, 1 х 200-240 В, 50/60 Гц
TM01 2759 0499
Тип насоса
Число
ступеней
Электродвигатель Размер [мм]
Масса
нетто
[кг]*
Объем
поставки
[м
3
]*
Тип
Мощность на валу
(Р2) [кВт]
А В
SQ 5 - 15 (-N)
SQE 5 - 15
1
MS 3 (-NE)
MSE 3
0.7 743 265 4.7 0.0092
SQ 5 - 25 (-N)
SQE 5 - 25
2
MS 3 (-NE)
MSE 3
0.7 743 265 4.8 0.0092
SQ 5 - 35 (-N)
SQE 5 - 35
3
MS 3 (-NE)
MSE 3
1.15 824 346 5.5 0.0100
SQ 5 - 50 (-N)
SQE 5 - 50
4
MS 3 (-NE)
MSE 3
1.68 860 346 6.1 0.0104
SQ 5 - 60 (-N)
SQE 5 - 60
5
MS 3 (-NE)
MSE 3
1.68 941 427 6.4 0.0113
SQ 5 - 70 (-N)
SQE 5 - 70
6
MS 3 (-NE)
MSE 3
1.85 941 427 6.4 0.0113
Тип насоса
Тип
электро-
двигателя
Потребляемая
электродвигателем
мощность (P1) [кВт]
Мощность
на валу (Р2)
[кВт]
Ток
при полной нагрузке I
1/1
[А]
1 x 200-240 В
КПД электродви-
гателя при полной
нагрузке (η) [%]
SQ 5 - 15 (-N)
SQE 5 - 15
MS 3 (-NE)
MSE 3
1.02 0.7 5.2 70
SQ 5 - 25 (-N)
SQE 5 - 25
MS 3 (-NE)
MSE 3
1.02 0.7 5.2 70
SQ 5 - 35 (-N)
SQE 5 - 35
MS 3 (-NE)
MSE 3
1.65 1.15 8.4 70
SQ 5 - 50 (-N)
SQE 5 - 50
MS 3 (-NE)
MSE 3
2.32 1.68 11.2 74
SQ 5 - 60 (-N)
SQE 5 - 60
MS 3 (-NE)
MSE 3
2.32 1.68 11.2 74
SQ 5 - 70 (-N)
SQE 5 - 70
MS 3 (-NE)
MSE 3
2.54 1.85 12.3 74
Технические данные
