Скважинные насосы SQ, SQE
SQ, SQE, SPO, UPA, MQ, JP, JP Booster, GP

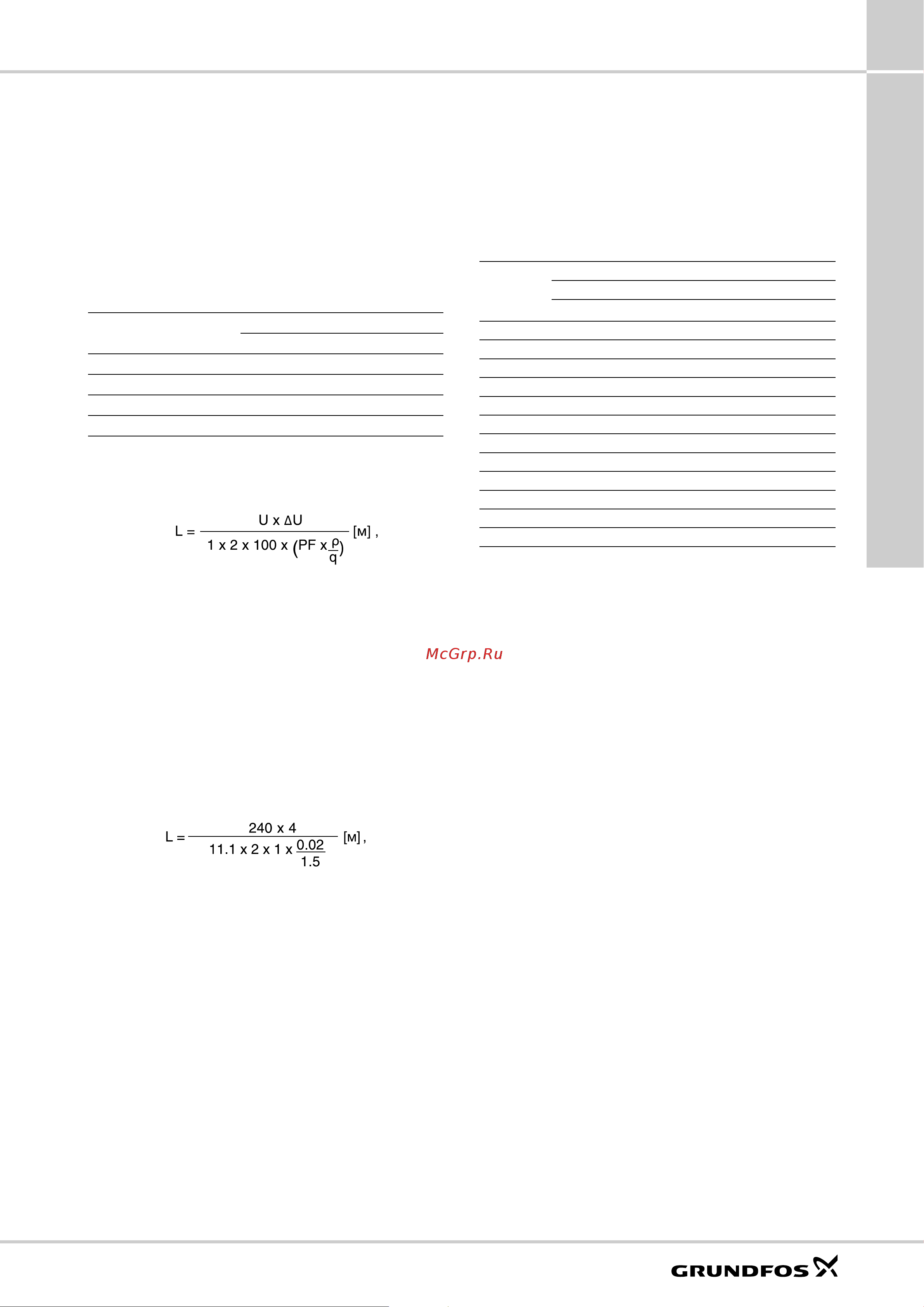

Кабель
Кабели для насосов SQ, SQ-N и SQE одобрены для исполь-
зования с питьевой водой (одобрены KTW). Ниже в таблице
приведены значения максимальной длины кабеля для раз-
личных значений поперечного сечения выводов с учетом
4%-го падения напряжения согласно IEC 3-64, серия HD-384
или правилам, устанавливаемым местными органами. Если
насос работает при большем падении напряжения, характе-
ристики насоса ухудшаются. Насос выключается, когда на-
пряжение падает ниже 150 В.
Максимальные длины кабелей:
Табличные значения вычислены на основании следующей
формулы:
Максимальная длина кабеля однофазного погружного насоса:
где:
L = длина кабеля [м]
U = номинальное напряжение [В]
DU = падение напряжения [%]
I = номинальный ток двигателя [A]
ρ = удельное сопротивление: 0,02 [Ом мм
2
/м]
PF = 1
q = поперечное сечение кабеля
Пример:
Напряжение питания: 230 В
Падение напряжения: 4%
Ток двигателя: 11,1 [A]
q = кабель 1,5 м
2
где:
L = 32 м.
Выходная мощность
двигателя [кВт] (P2)
I
1/1
[A]
Максимальная длина [м]
1,5 мм
2
2,5 мм
2
4 мм
2
6 мм
2
0,7 5,2 69 115 185 277
1,15 8,4 43 71 114 171
1,68 11,2 32 54 86 129
1,85 12,3 30 50 80 120
Длина
[м]
Поперечное сечение выводов
1.5 мм
2
2.5 мм
2
плоский круглый
5 96160870
10 96160871
15 96160872
20 96160873
30 96160874
40 96160875
50 96160876
60 96160877
70 96160878
80 96160879
90 96160880
100 96160881 96160859
Номер изделия из приведенной ниже таблицы относится к
следующему:
Один отрезок кабеля с штекером двигателя, в упаковке;
•
6 гаек (M4) для установки штекера;
•
3 винта (PT 3.5 x 10) для установки ограждения кабеля;
•
3 винта (M3 x 6) для установки ограждения кабеля, идущего
к сетчатому фильтру на всасывающей линии.
