Daikin EKEQ [5/16] Монтаж

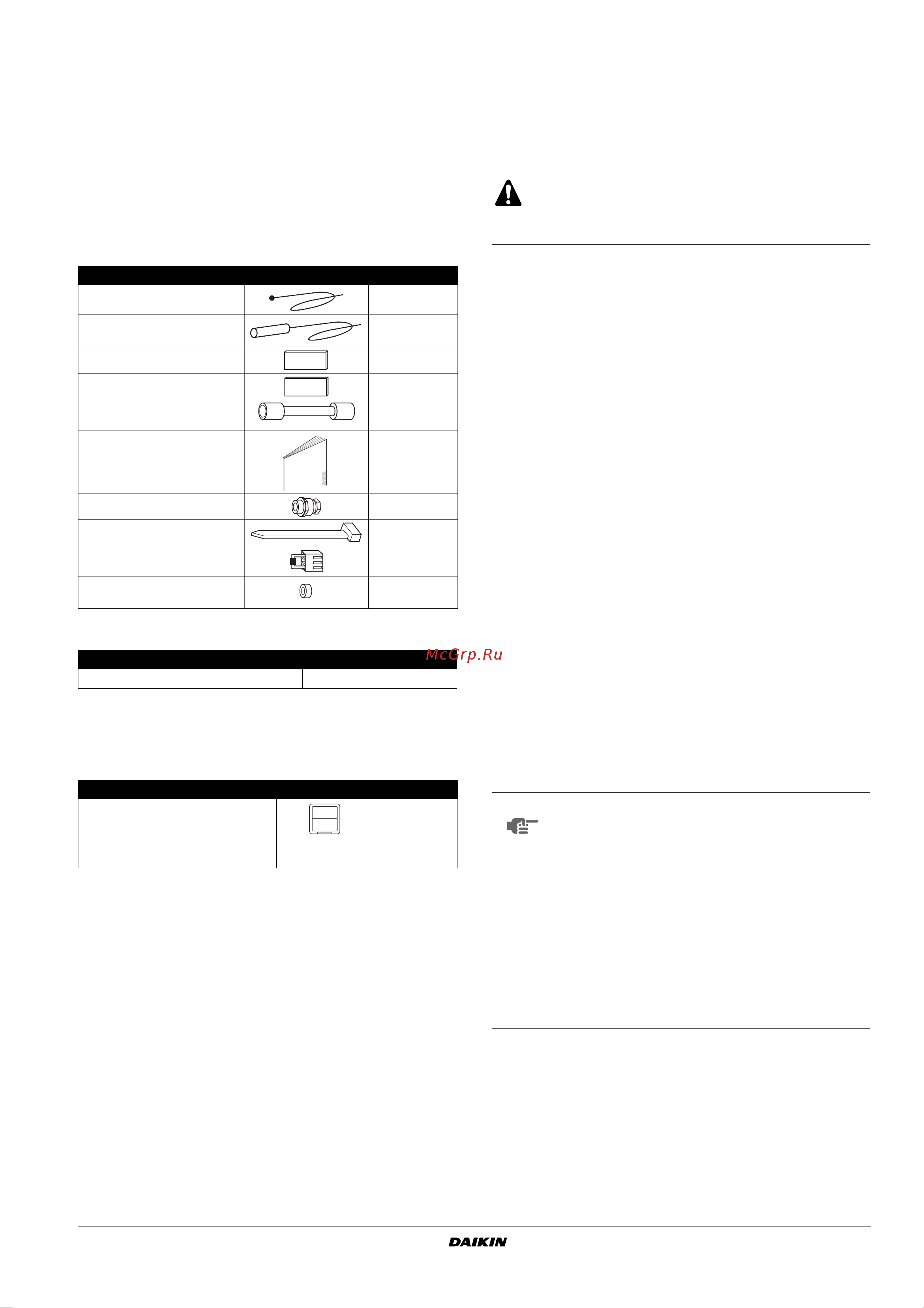

![Daikin EKEXV [5/16] Монтаж](/views2/1935377/page5/bg5.png)
EKEQMCBAV3
Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха
4P383213-1 – 2014.08
Инструкция по монтажу и эксплуатации
2
Монтаж
■ Операции монтажа кондиционеров описаны в прилагаемой
к ним инструкции по монтажу.
■ Не включайте кондиционер без термистора выпускного
трубопровода (R3T), термистора трубопровода всасывания
(R2T) и датчиков давления (S1NPH, S1NPL). Работа без
этих устройств приведет к перегоранию компрессора.
■ Не допускается эксплуатация оборудования во взрыво-
опасной среде.
Принадлежности
Обязательные принадлежности
Инструкции по монтажу смотрите в разделе «Установка
комплекта расширительного клапана» на странице 5.
Дополнительные принадлежности
Н
азвания и назначение частей
(См. рисунок 1)
Предварительные операции перед
монтажом
■ Подробную информацию о прокладке труб хладагента,
дополнительной заправке хладагента и подключении
проводки, соединяющей агрегаты, см. в инструкции по
монтажу наружного агрегата.
■ Меры предосторожности при использовании хладагента
R410A
■ При использовании этого хладагента необходимо
поддерживать чистоту, сухость и герметичность
системы.
- Чистота и сухость
Необходимо исключить возможность попадания
в систему посторонних веществ и примесей (в том
числе минеральных масел и влаги).
-Герметичность
Внимательно прочтите «Монтаж трубопроводов» на
странице 4 и выполняйте необходимые действия
в соответствии с данной инструкцией.
■ Поскольку R410A является смешанным холодильным
агентом, его дозаправку следует осуществлять только
в жидком состоянии (если хладагент находится в газо-
образном состоянии, его состав изменяется и
нормальная работа системы нарушится).
■ Кондиционеры, входящие в систему, должны иметь
теплообменники, рассчитанные на применение только
хладагента R410A.
Правила выбора кондиционера
Выбирайте кондиционер (приобретается на внутреннем рынке)
в соответствии с техническими данными и ограничениями,
приведенными в Таблице 1.
Игнорирование этих ограничений может отрицательно
сказаться на сроке службы, рабочем диапазоне и надежности
наружного агрегата.
Блок управления можно использовать только с тепловыми
насосами.
В зависимости от теплообменника необходимо выбрать
подключаемый EKEXV (комплект расширительного клапана),
соответствующий этим ограничениям.
Количество
Термистор (R1T) 1
Термистор (R3T/R2T)
(кабель 2,5 м)
2
Изоляционная пластина 2
Резиновая пластина 2
Междупроводный
соединитель
6
Инструкция по монтажу и
эксплуатации
1
Винтовая гайка 9
Обхватная петля 6
Адаптер, задающий
производительность
10
Заглушка (закрывающий
колпачок)
1
EKEQMCBA
Комплект расширительного клапана EKEXV
EKEQMCBA
Пульт дистанционного управления
- BRC1D528
- BRC1E52
- BRC2E52
- BRC3E52
1
Части и компоненты
1 Наружный агрегат
2 Блок управления
3 Кондиционер (приобретается на внутреннем рынке)
4 Трубопроводы (приобретаются на внутреннем рынке)
5 Комплект расширительного клапана
Электропроводка
6 Электропитание наружного агрегата
7 Проводка блока управления
(электропитание и связь между блоком управления и
наружным агрегатом)
8 Термисторы кондиционера
9 Электропитание и провода управления для кондиционера и
пульта управления (электропитание отдельно от наружного
агрегата)
10 Управление по термистору воздуха для кондиционера
11 Пульт дистанционного управления
Поскольку расчетное давление составляет 4 МПа или
40 бар, могут потребоваться трубы с большой
толщиной стенок. См. абзац «Выбор материала
трубопровода» на странице 4.
ПРИМЕЧАНИЕ
■ Максимальное количество внутренних
агрегатов указано в характеристиках
наружного агрегата.
■ Если общая мощность подключенных
внутренних агрегатов будет превышать
мощность наружного агрегата, возможно
падение холодо- и теплопроизводительности
при работе внутренних агрегатов.
Более подробные характеристики произ-
водительности смотрите в Engineering Data
Book.
■ Класс мощности кондиционера определяется
выбором комплекта расширительного клапана
в соответствии с Таблицой 1.
