D-EIMWC00907-14RU - 14/48
Очистка воды
Перед вводом машины в эксплуатацию, очистите всю цепь воды. Грязь, остатки коррозии и другие посторонние вещества могут
накапливаться внутри теплообменника и уменьшать его теплообменную мощность. Падение давления может увеличиться, тем самым
уменьшая поток воды. Правильная очистка водой уменьшает риск коррозии, эрозии, масштабирования и т.д. Наиболее подходящая
чистка воды должна определяться на местном уровне, в зависимости от типа системы и местных особенностей очистки воды.
Производитель не несет ответственности за повреждения или неисправности оборудования, вызванные несоблюдением очистки воды
или неправильно очищенной воды.

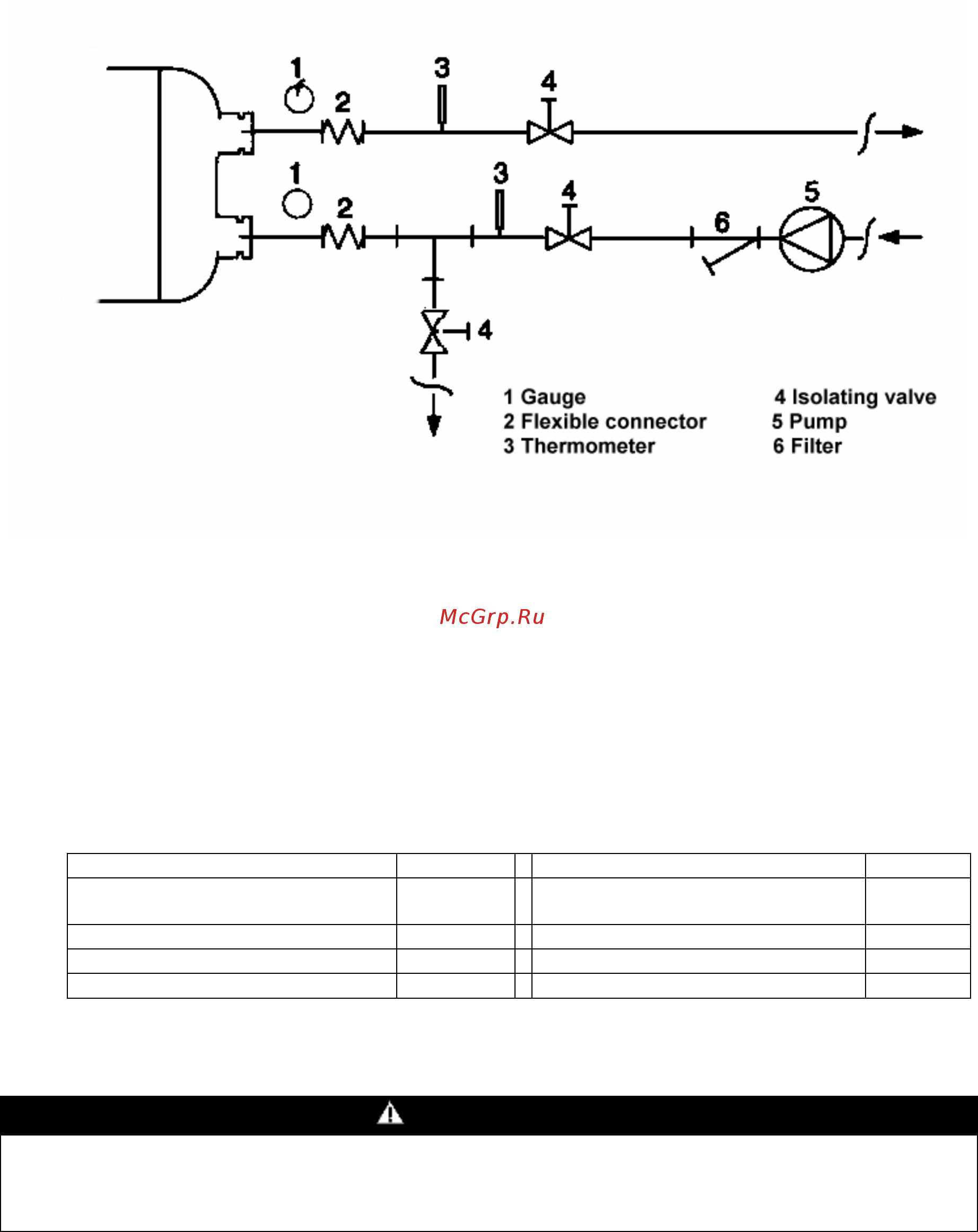

Риунок 3 - Соединения водопровода для испарителя и конденсатора
Легенда перевода
Gauge
Датчик
Flexible connector
Гибкий соеденитель
Flow switch
Переключатель потока
Тhermometer
Термометр
Isolating valve
Клапан изоляции
Pump
Насос
Filter
Фильтр
Таблица 1 - Допустимые пределы качества воды
pH (25°C)
6,88,0
Общая жесткость (мг CaCO
3
/ л)
200
Электрическая проводимость
С/см (25°C)
800
Железо (Fe мг / л)
1,0
Ионы хлорида (мг Cl
-
/ л)
200
Ионы сульфида (мг S
2 -
/ л)
Нет
Ионы сульфита (мг SO
2
4
-
/ л)
200
Ионы аммония (мг NH
4
+
/ л)
1,0
Щелочность (мг CaCO
3
/ л)
100
Кварц (мг SiO
2
/ л)
50
Защита от замерзания теплообменников испарителя
ВНИМАНИЯ
Испаритель и конденсатор не имею функции самодренажа и не имею встроенного нагревателя. Оба
теплообменника должны быть защищены от замерзания
