D-EIMWC00907-14RU - 18/48

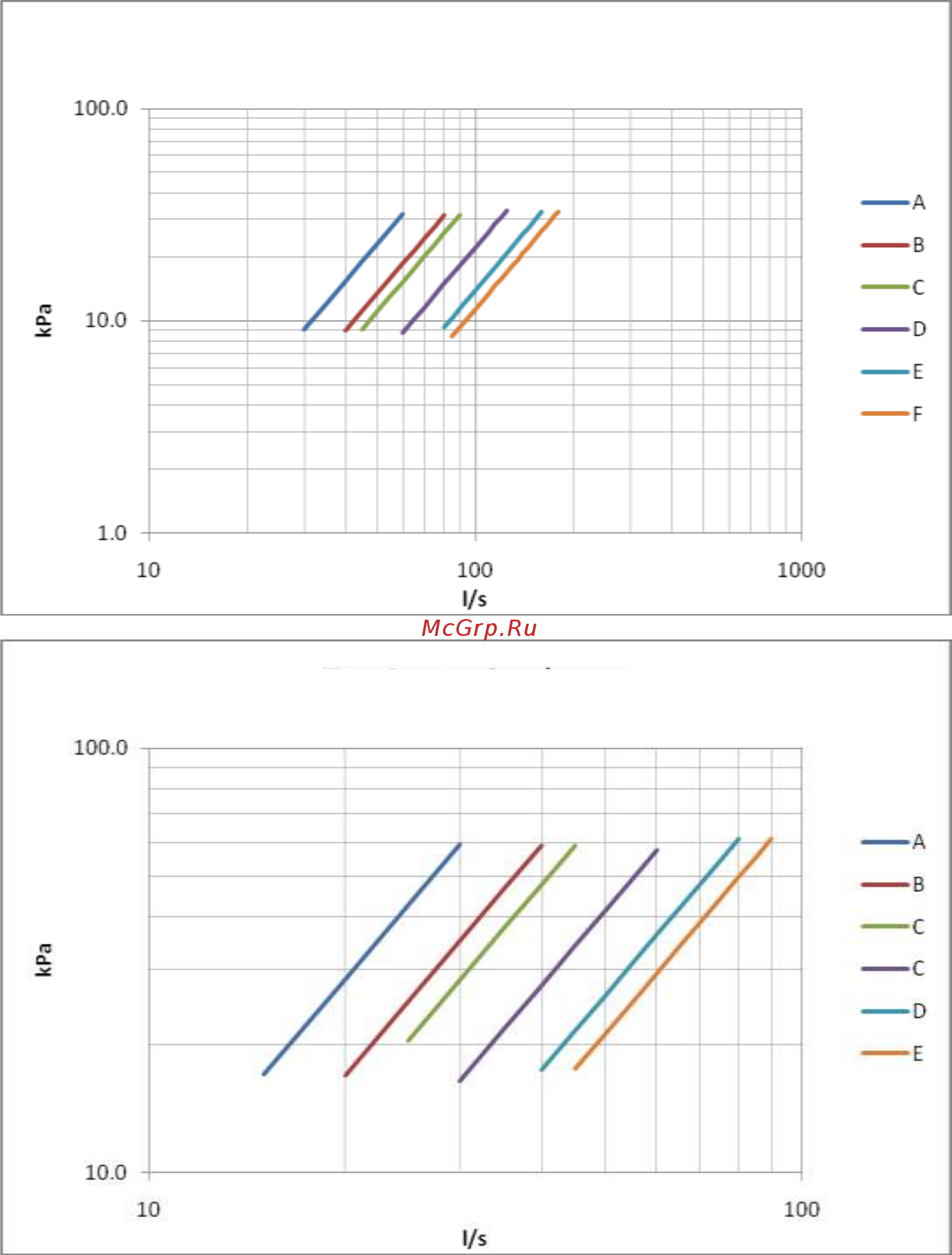

Рисунок 5 - Подение давления в конденсаторе
Одноходовый конденсатор
Двухходовый конденсатор
