D-EIMWC00907-14RU - 3/48

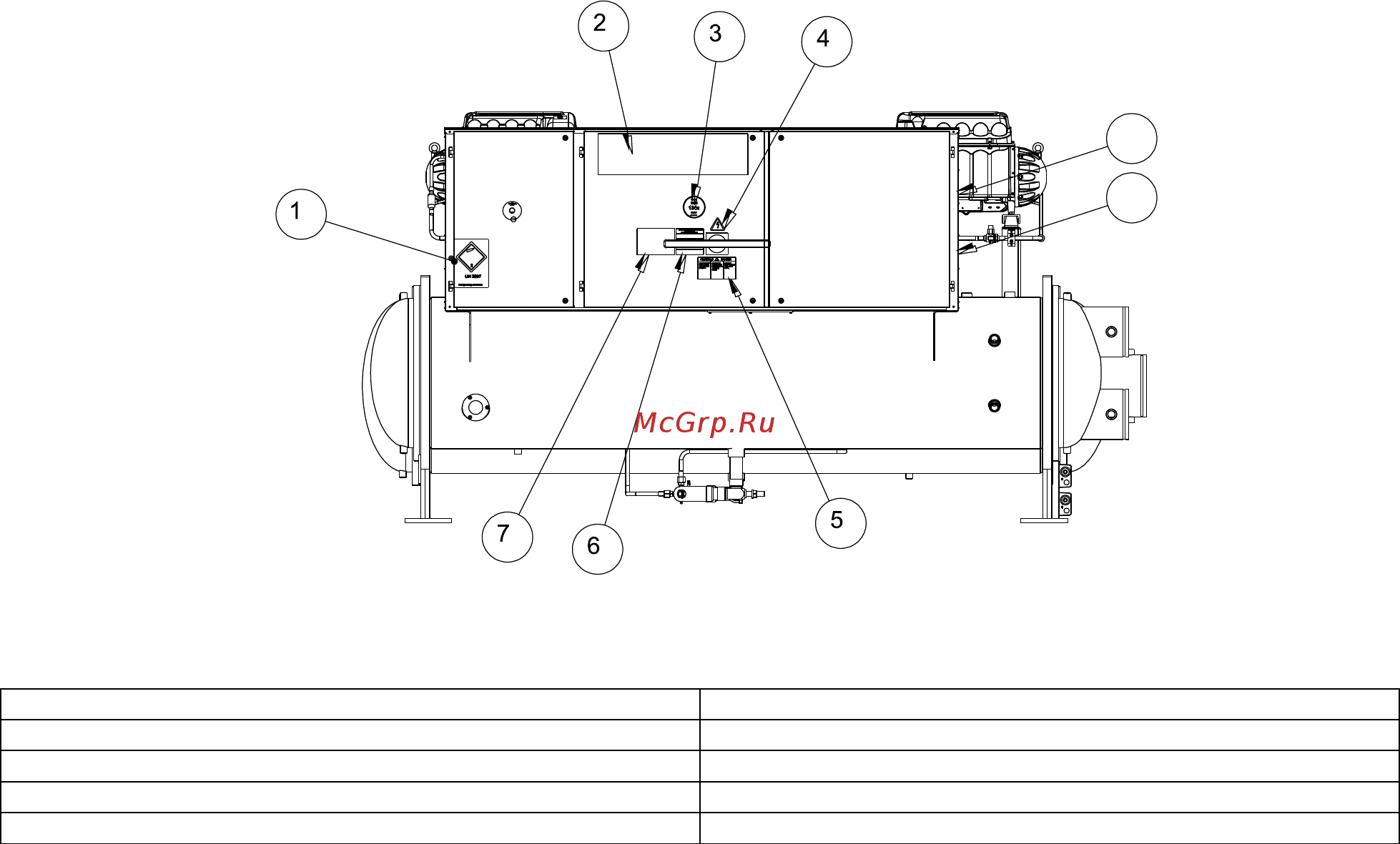

Описание этикеток на электрической панели для
компрессоров 1 и 2
8
9
Данные на паспортной табличке
1 - Символ не горючего газа
6 – Предупреждение кабельного ужесточения
2 – Логотип gроизводителя
7 – Предупреждение заполнения водяной цепи
3 – Тип газа
8 – Инструкции подъемя
4 – Символ электрической опасности
9 – Данные паспортной таблички устройства
5 – Предупреждение опасного напряжения
