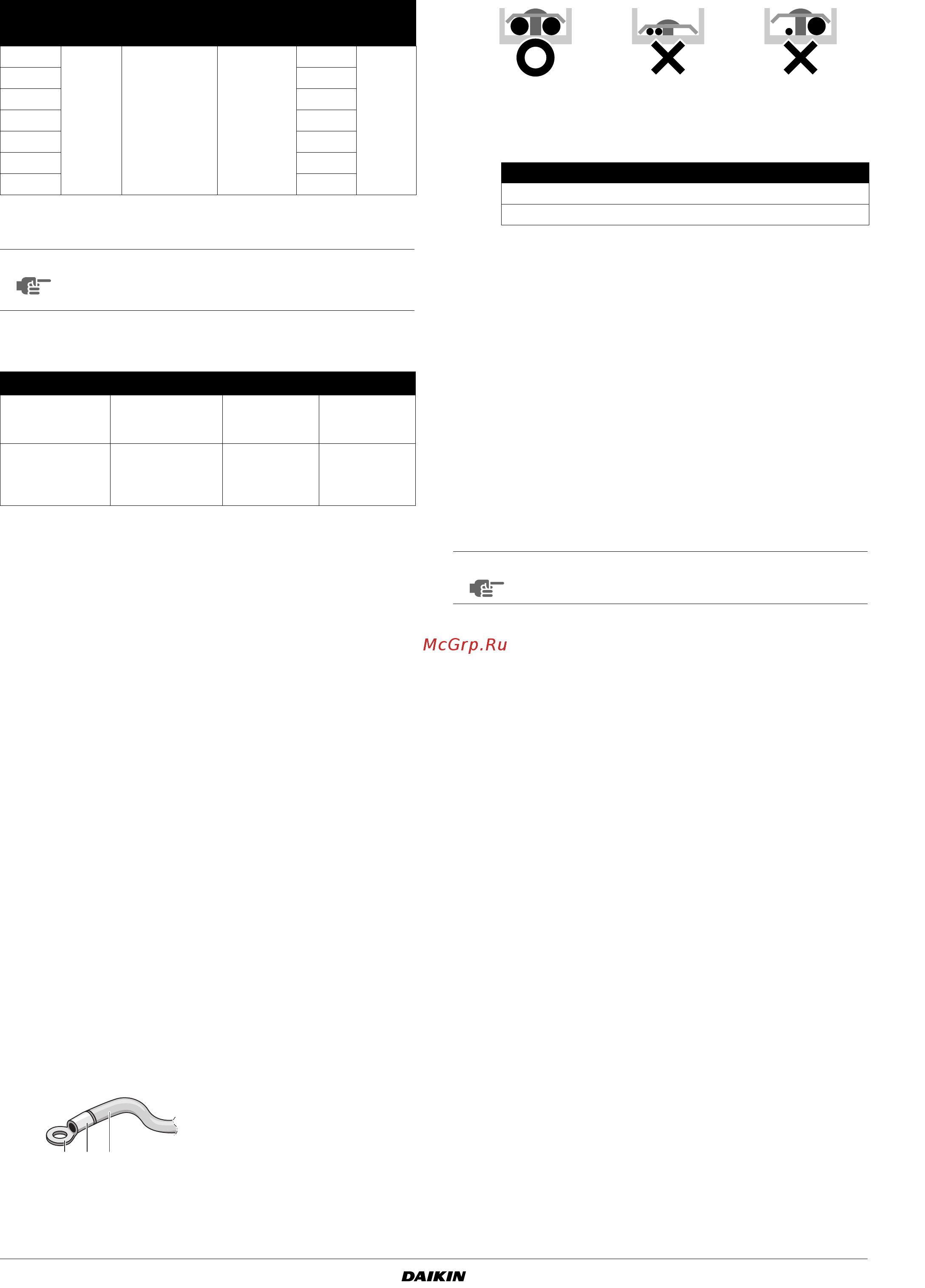

8
Электрические характеристики
MCA: минимальный ток в цепи (А)
MFA: макс. ток предохранителя (А)
Спецификации провода местной поставки
Пример проводки и настройки пульта ДУ
Способ подсоединения проводки
Снимите крышку распределительной коробки, как показано на
рис. 13, и выполните соединения.
Меры предосторожности
1. При подключении проводов к клеммной колодке источника
питания обращайте внимание на приведенные ниже
замечания.
Используйте круглый отогнутый разъем для
изоляционной втулки при подключении к клеммной
колодке для проводки агрегата. Если разъемы
недоступны, выполните следующие действия.
Не присоединяйте к одной и той же клемме источника
питания провода, различающиеся по сортаменту. (При
ослаблении соединения может произойти перегрев.)
При подключении проводов одинакового сечения
присоединяйте их согласно рисунку.
Используйте указанный электрический провод. Прочно
подсоедините провод к клемме. Зафиксируйте провод, не
прилагая чрезмерной силы к клемме. Моменты затяжки
указаны в следующей таблице.
Закрепляя крышку распределительной коробки, следите
за тем, чтобы не зажать провода.
Выполнив все подсоединения проводки, закройте зазоры
во вводах кабелей в корпусе герметиком или
изоляционным материалом (приобретается на месте) во
избежание проникновения в агрегат мелких животных,
воды и грязи, что может вызвать короткое замыкание
в блоке управления.
2. Не подключайте провода разного сечения к одному выводу
заземления. При ослаблении соединения может ослабнуть
защита.
3. Кабели пульта ДУ и провода для соединения блоков должны
размещаться на расстоянии не менее 50 мм от проводки
питания. Невыполнение данного правила чревато
нарушениями работы вследствие электрических шумов.
4. Описание проводки пульта ДУ приведено в руководстве по
монтажу пульта ДУ, поставляемом вместе с пультом.
5. Никогда не подсоединяйте проводку питания к клеммной
колодке проводки управления. Это может привести
к повреждению всей системы.
6.
Используйте только указанные провода, плотно закрепляйте
провода в клеммах. При присоединении проводов избегайте
приложения к клеммам внешних усилий. Содержите проводку
в полном порядке и следите за тем, чтобы провода не
создавали помех другому оборудованию, например,
препятствуя закрытию крышки распределительной коробки.
Убедитесь, что крышка закрыта плотно. Неправильное
подключение может привести к перегреву и, в худшем случае,
к поражению электрическим током или возгоранию.
Полный ток проводки между внутренними агрегатами не должен
превышать 12 A. При использовании двух проводов питания
сечением более 2 мм
2
(Ø1,6) отведите линию за пределы
клеммной колодки блока в соответствии со стандартами
электрооборудования.
Отвод должен быть защищен так, чтобы обеспечить степень
изоляции, равную самой проводке электропитания или более
надежную.
Пример проводки
Установите на проводку питания каждой системы
выключатель и предохранитель, как показано на рис. 14 и
рис. 15.
Модель Гц В
Диапазон
изменения
напряжения
Электропитание
MCA MFA
35
50/60 220-240/220 ±10%
0,8
16 A
50 0,8
60 0,7
71 0,7
100 1,3
125 1,9
140 1,9
ПРИМЕЧАНИЕ
Подробная информация приведена в разделе
лектрические характеристики" буклета
с техническими характеристиками.
Провод Сечение (мм
2
) Длина
Между
внутренними
агрегатами
H05VV-U4G
(a),(b)
(a) Отображается только в случае защищенных труб. При отсутствии защиты
используйте H07RN-F.
(b) Пропустите проводку между внутренним и наружным агрегатами через
изоляционную трубку, чтобы защитить от воздействия внешних сил.
Затем пропустите изоляционную трубку через отверстие в стене вместе
с трубопроводом хладагента.
2,5
Пульт
дистанционного
управления
агрегатом
Кабель
в металлической
оплетке
(2-жильный)
(c)
(c) Для пульта ДУ используйте провод с двойной изоляцией (толщина обшивки
≥1 мм) или пропустите провода сквозь стенку или изоляционную трубку
с тем, чтобы пользователь не касался их.
0,75–1,25 Макс. 500 м
(d)
(d) Данная длина — длина общего удлинения в системе в случае группового
управления.
1 Крышка распределительной коробки
2 Вход распределительной коробки для проводки низкого
напряжения
3 Вход распределительной коробки для проводки высокого
напряжения
4 Электрическая схема
5 Распределительная коробка
1 2 3
1 Круглый отогнутый разъем
2 Установите изоляционную
втулку
3 Проводка
Момент затяжки (Н•м)
Клеммная колодка пульта ДУ 0,79~0,97
Клеммная колодка электропитания 1,18~1,44
ПРИМЕЧАНИЕ
Заказчик может выбрать термистор пульта ДУ.
1 Электропитание
2 Главный выключатель
3 Предохранитель
4 Наружный агрегат
5 Внутренний агрегат
6 Пульт ДУ (дополнительное оборудование)
