1
Содержание Стр.
Перед установкой............................................................................ 1
Выбор места установки................................................................... 2
Подготовка к монтажу ..................................................................... 3
Монтаж внутреннего агрегата......................................................... 4
Монтаж воздуховода ....................................................................... 4
Рекомендации по монтажу трубопроводов хладагента ............... 4
Рекомендации по монтажу дренажного трубопровода ................ 5
Работа с электрической проводкой................................................ 7
Пример проводки и настройки пульта ДУ...................................... 8
Пример проводки............................................................................. 8
Установка декоративной панели ...................................................11
Пробный запуск ..............................................................................11
Электрическая схема .................................................................... 12
Оригиналом руководства является текст на английском языке.
Текст на других языках является переводом с оригинала.
Перед установкой
Пока агрегат не будет доставлен на место установки, он
должен оставаться в упаковке. Если без распаковки не
обойтись, используйте при подъеме стропы из мягкого
материала или защитные панели вместе с канатом, чтобы
не повредить и не поцарапать агрегат.
При распаковке агрегата и при перемещении его после
распаковки агрегат следует поднимать только за подвесной
кронштейн. Не оказывайте давление на другие части,
в особенности на трубы с хладагентом, дренажный
трубопровод и другие полимерные детали.
Для решения вопросов, не рассмотренных в данном
руководстве, обратитесь к руководству по монтажу наружного
блока.
Меры обеспечения безопасности при обращении
с хладагентом R410A:
Подсоединяемые наружные блоки должны быть рассчитаны
на использование исключительно хладагента R410A.
Меры предосторожности
Не устанавливайте и не эксплуатируйте блок в помещениях,
указанных ниже.
• В помещениях, содержащих минеральные масла, пары
масел или масляный туман, например в помещениях для
приготовления пищи. (Возможно разрушение
пластмассовых компонентов.)
• В помещениях с наличием коррозийных газов, например
сернистого газа. (Возможна коррозия медных труб и мест
пайки твердым припоем.)
• В помещениях с использованием летучих
воспламеняющихся газов, например от растворителя или
бензина.
• В помещениях, содержащих машины, генерирующие
электромагнитные поля. (Возможно нарушение работы
систем управления.)
• Блок должен устанавливаться на высоте не менее 2,5 м
от пола.
• В местах с повышенным содержанием солей
в атмосфере, например на морском берегу, и там, где
возможны значительные колебания напряжения в сети
питания (например, вблизи заводов и фабрик). Кроме
того, в автомобилях или на судах.
Не устанавливайте принадлежности непосредственно на
кожух. Просверленные в кожухе отверстия могут повредить
электрические провода и вызвать возгорание.
Уровень звукового давления: менее 70 дБ (A).

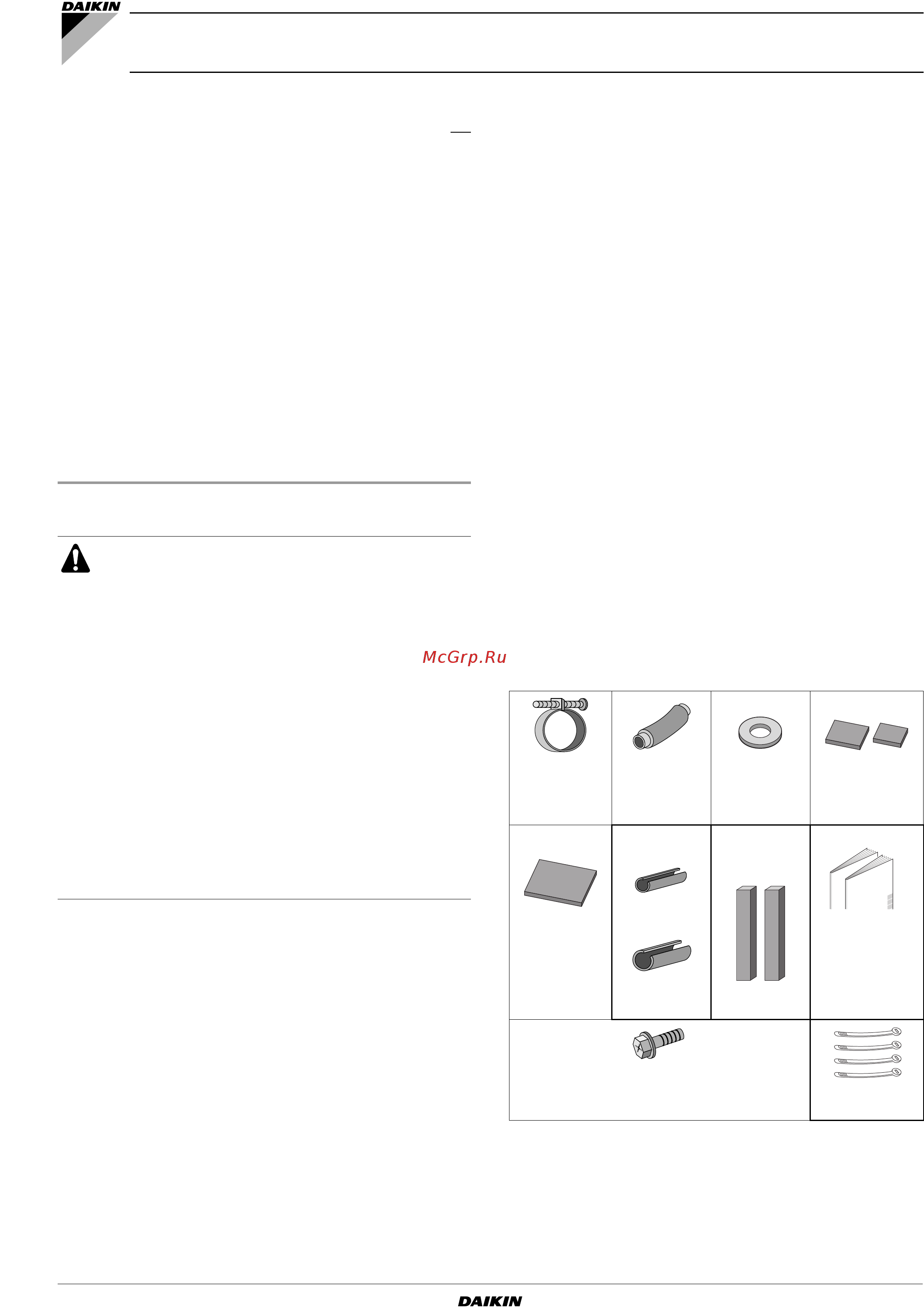

Принадлежности
Убедитесь, что в блок включены следующие принадлежности.
Винты для крепления панелей прикрепляются к панели
воздухозаборника.
FBQ35D2VEB FBQ100D2VEB
FBQ50D2VEB FBQ125D2VEB
FBQ60D2VEB FBQ140D2VEB
FBQ71D2VEB
Системы кондиционирования
воздуха типа Split
Руководство по монтажу
ПЕРЕД МОНТАЖОМ СИСТЕМЫ ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ.
ХРАНИТЕ ИНСТРУКЦИЮ В ДОСТУПНОМ МЕСТЕ,
ЧТОБЫ В БУДУЩЕМ ЕЕ МОЖНО БЫЛО ИСПОЛЬЗОВАТЬ
В КАЧЕСТВЕ СПРАВОЧНОГО МАТЕРИАЛА.
НЕВЕРНЫЙ МОНТАЖ СИСТЕМЫ, НЕПРАВИЛЬНОЕ
ПОДКЛЮЧЕНИЕ УСТРОЙСТВ И ОБОРУДОВАНИЯ
МОГУТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРИЧЕСКИМ
ТОКОМ, КОРОТКОМУ ЗАМЫКАНИЮ, ПРОТЕЧКАМ,
ПОЖАРУ И ДРУГОМУ УЩЕРБУ. ИСПОЛЬЗУЙТЕ
ТОЛЬКО ТО ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ,
КОТОРОЕ ИЗГОТОВЛЕНО КОМПАНИЕЙ DAIKIN
И ПРЕДНАЗНАЧЕНО ДЛЯ ДАННОЙ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ. ДОВЕРЯТЬ МОНТАЖ
ОБОРУДОВАНИЯ СЛЕДУЕТ ТОЛЬКО
КВАЛИФИЦИРОВАННЫМ СПЕЦИАЛИСТАМ.
ЕСЛИ ВОЗНИКНУТ СОМНЕНИЯ ПО ПОВОДУ
МОНТАЖА ИЛИ ЭКСПЛУАТАЦИИ СИСТЕМЫ,
ОБРАТИТЕСЬ ЗА СОВЕТОМ И ДОПОЛНИТЕЛЬНОЙ
ИНФОРМАЦИЕЙ К ДИЛЕРУ КОМПАНИИ DAIKIN.
Металлический
зажим
1 шт.
Сливной шланг
1 шт.
Шайба для
подвесного
кронштейна
8 шт.
Средняя
уплотнительная
подушка
2 шт.
Изоляция для
арматуры
для жидкостной
линии
1 шт.
для газовой
линии
1 шт.
Длинное
уплотнение
2 шт.
Большая
уплотнительная
подушка
1 шт.
Инструкция по
монтажу и
эксплуатации
4 кабельных
стяжки
Винты для фланцев воздуховода
1 комплект
40 шт.
12
