Daikin FTXB-C [9/18] Монтаж внутреннего агрегата
![Daikin FTXB-C [9/18] Монтаж внутреннего агрегата](/views2/1935497/page9/bg9.png)
Русский 6
Английский

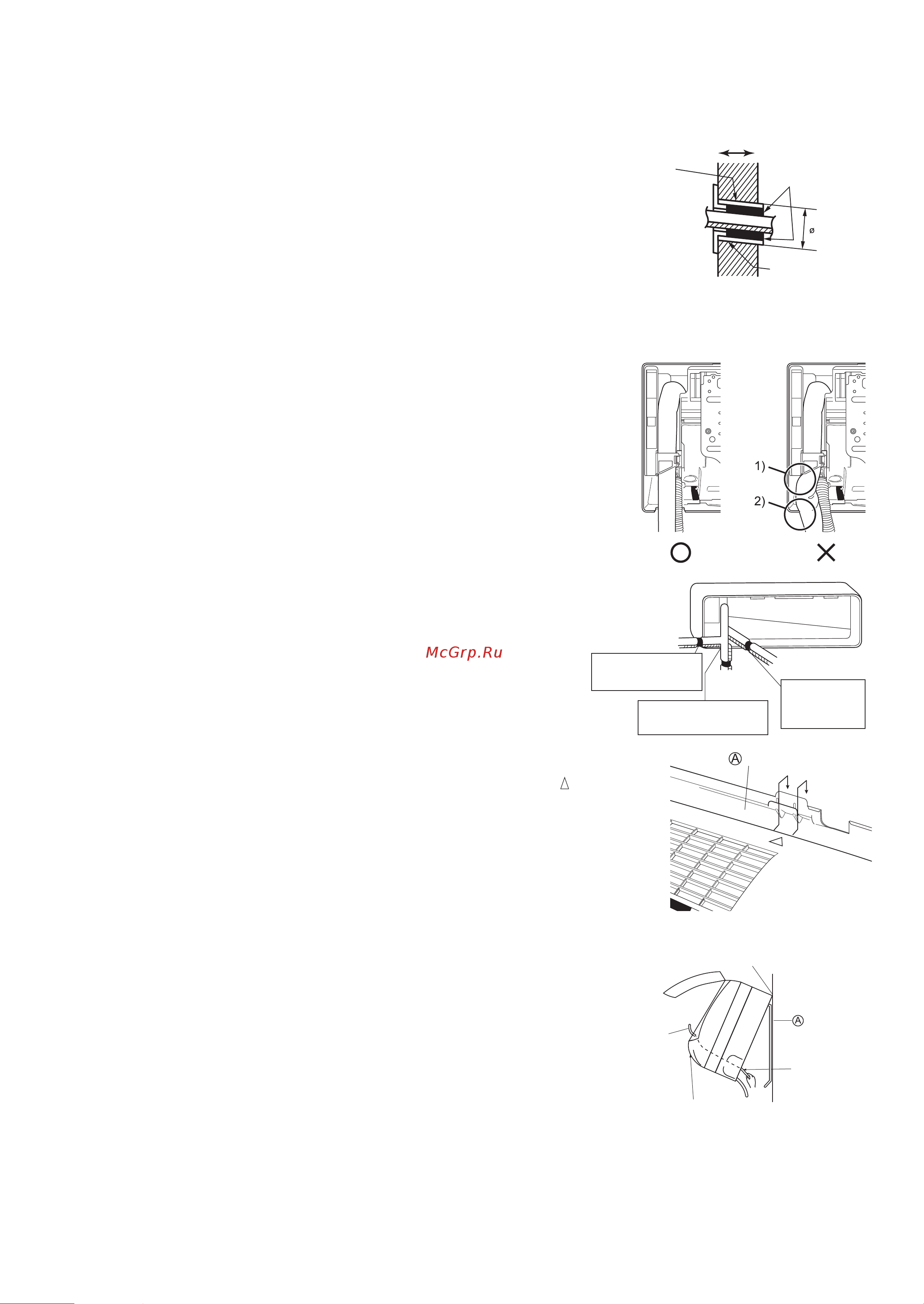

Монтаж внутреннего агрегата
2. Сверление отверстия в стене и монтаж заделываемой в стену трубы.
• Если стена содержит металлическую раму или металлическую
пластину, используйте в сквозном отверстии заделываемую в стену
трубу и настенную крышку, чтобы предотвратить возможный нагрев,
поражение электрическим током или пожар.
• Загерметизируйте зазоры вокруг трубопроводов уплотняющим
материалом, чтобы предотвратить протечку воды.
1) Просверлите сквозное отверстие диаметром 65 мм с уклоном
всторону наружной поверхности.
2) Вставьте
заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента, проводки
идренажного трубопровода заполните зазор замазкой.
3. Установка внутреннего агрегата.
• В случае перегиба или деформации трубопроводов хладагента
примите следующие меры предосторожности.
Если работы не выполнены должным образом, возможно
возникновение ненормального звука.
1) Сильно не прижимайте трубопроводы хладагента к нижней раме.
2) Сильно не прижимайте трубопроводы хладагента к передней
решетке.
3-1.
Расположенный справа трубопровод,
отходящий в сторону, назад или вниз.
1) Прикрепите дренажный шланг к нижней стороне
трубопроводов хладагента с помощью липкой виниловой
ленты.
2) Оберните трубопроводы хладагента и дренажный шланг
изоляционной лентой.
3) Проложите трубопроводы хладагента и дренажный шланг через
отверстие в стене. Затем установите внутренний агрегат на
крюки монтажной пластины, ориентируясь по обозначениям
на верхней поверхности агрегата.
4) Откройте переднюю панель
и сервисную крышку.
(См. рекомендации по монтажу)
5) Проложите соединительные провода от наружного агрегата
через сквозное отверстие в стене и через заднюю панель
внутреннего агрегата. Вытяните ее с передней стороны.
Предварительно загните концы вязальной проволоки вверх,
чтобы упростить работу. (Если концы соединительных
проводов предварительно зачищены скрепите их липкой
лентой.)
6) Нажмите
на нижнюю раму внутреннего агрегата обеими
руками, чтобы установить его на крюки монтажной
пластины. Убедитесь в том, что провода не зажаты
кромкой внутреннего агрегата.
Внутри Снаружи
Замазка
Заделываемая
в стену труба
(приобретается
по месту установки)
Крышка отверстия
в стене
(приобретается по
месту установки)
Заделываемая
в стену труба
(приобретается
по месту установки)
65
Расположенный
справа и отходящий
вниз трубопровод
Расположенный справа
и отходящий назад
трубопровод
Скрепите трубопровод
хладагента
и дренажный шланг
изоляционной лентой.
Удалите крышку отверстия
под расположенный справа
и отходящий в сторону.
Удалите крышку отверстия
под расположенный справа
и отходящий вниз трубопровод.
Монтажная платина
Направляющая провода
Если предварительно
снята изоляция на концах
проводов от наружного
агрегата, обмотайте их
изоляционной лентой
чтобы упростить прокладку
проводки.
Подвесить внутренний агрегат на крюк.
Проводка между
агрегатами
Монтажная
платина
3PRU341265-5N.book Page 6 Friday, October 16, 2015 9:16 AM
