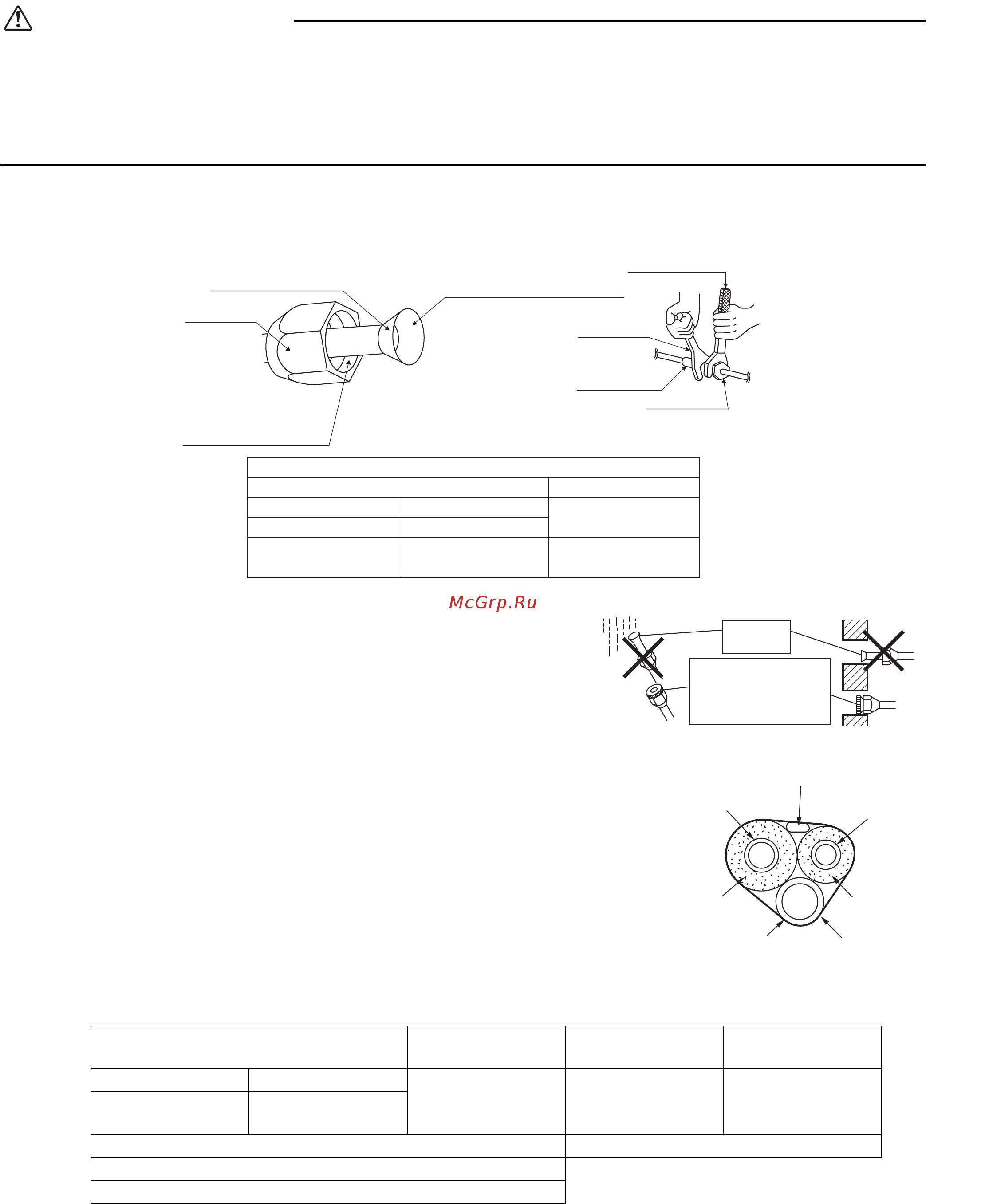

Русский 13
Русский
Монтаж трубопровода хладагента
2. Трубопроводы хладагента
ПРЕДОСТЕРЕЖЕНИЕ
• Используйте закрепленную на главном блоке накидную гайку. (Чтобы предотвратить растрескивание из-за
ухудшения свойств при старении.)
• Чтобы предотвратить утечку газа, нанесите фреоновое масло только на внутреннюю поверхность раструба.
(Используйте фреоновое масло для R410A.)
• При затяжке накидных гаек используйте динамометрические ключи, чтобы предотвратить повреждение накидных
гаек и утечку газа.
Выровняйте центры обоих раструбов и затяните накидные гайки на 3–4 оборота от руки. Затем полностью затяните их с
помощью динамометрических ключей.
2-1.
Предостережения относительно обращения
струбами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
2-2.
Выбор меди и теплоизоляционных материалов
• При использовании технических медных труб и фитингов помните
о следующем:
1) Изоляционный материал: пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/
(мч°C)) Температура трубы газообразного хладагента может
достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает
эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры изоляции должны быть такими,
как указано ниже.
3) Для линий газообразного и жидкого
хладагента должна использоваться отдельная теплоизоляция.
Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Класс 35,42 Класс 50
Наружный диаметр
6,4 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 8-10 мм
Наружный диаметр
9,5 мм
Наружный диаметр
12,7 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более
Толщина 0,8 мм (C1220T-O)
Не наносите фреоновое масло
на наружную поверхность.
Накидная гайка
Нанесите фреоновое масло на
внутреннюю поверхность раструба.
Не наносите фреоновое масло
на накидную гайку, чтобы не
допустить затяжки со
слишком большим моментом.
[Нанесение масла]
Соединение труб
Накидная гайка
Гаечный ключ
[Затяжка]
3/8 дюйма
1/4 дюйма
Класс 35, 42
1/2 дюйма
Класс 50
Динамометрический ключ
Момент затяжки накидной гайки
Газовая сторона
32,7-39,9 Н•м
(330-407 кг-сила•см)
29,5-60,3 Н•м
(505-615 кг-сила•см)
14,2-17,2 Н•м
(144-175 кг-сила•см)
Жидкостная сторона
Стена
Если колпачок раструба
недоступен, закройте
раструб лентой, чтобы
предотвратить попадание
загрязнений или воды.
Установите
колпачок.
Дождь
Газовая трубка
Проводка между агрегатами
Жидкостная
линия
Сливной
Внешняя обмотка
Изоляция
газовой
линии
Изоляция
жидкостной
линии
Сливной шланг
