Daikin FTXS-K [8/20] Монтажные чертежи внутреннего агрегата
![Daikin FTXS-K [8/20] Монтажные чертежи внутреннего агрегата](/views2/1251466/page8/bg8.png)
4 Русский

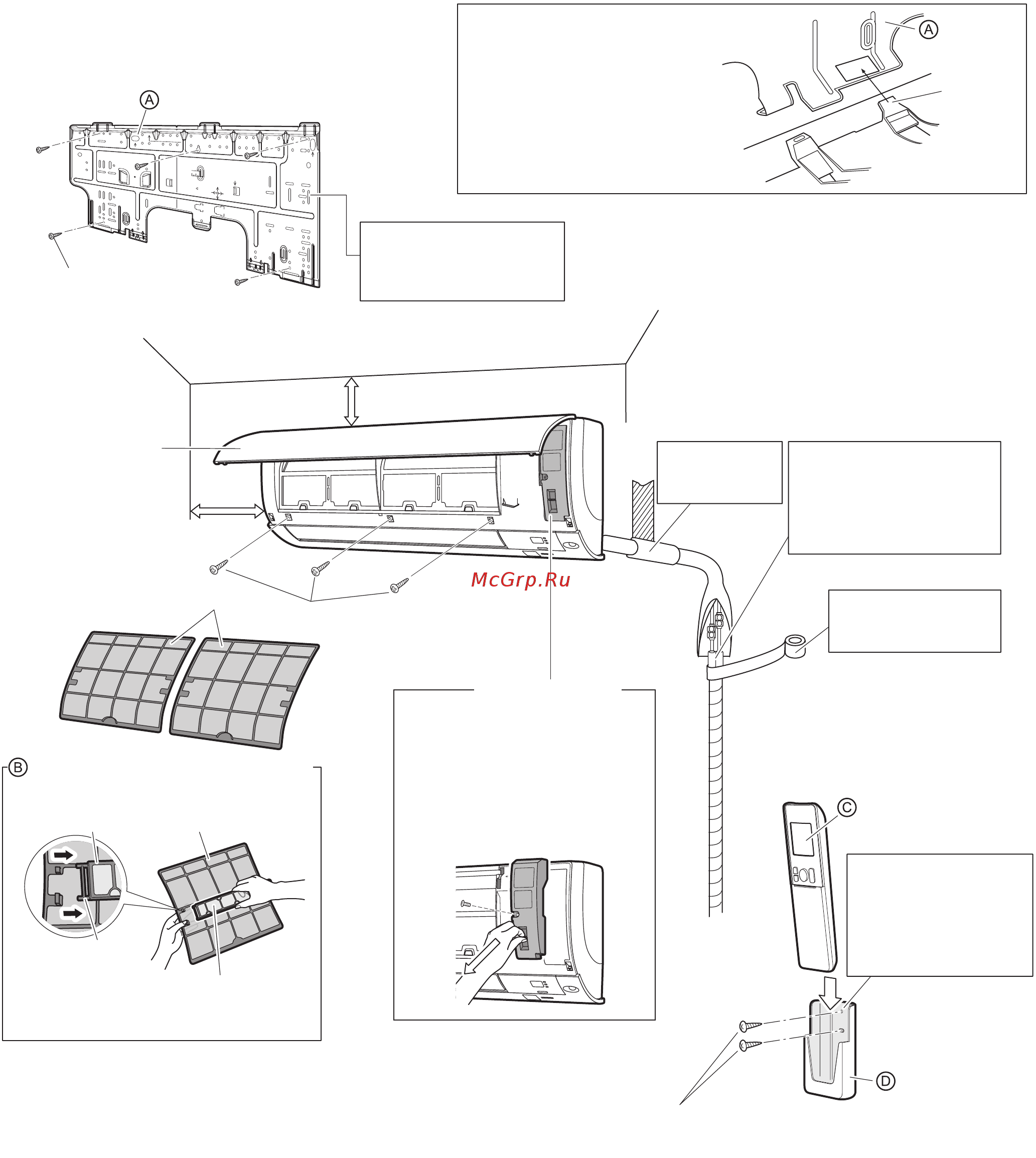

Монтажные чертежи внутреннего
агрегата
■
■
■
■
Винты
(M4 × 16)
Сервисная крышка
Загерметизируйте
зазор в трубе
замазкой.
Оберните изоляционную
трубу внешней обмоткой
снизу доверху.
Разрежьте теплоизоляционную
трубку на требуемую
длину и оберните ее
лентой так, чтобы не осталось
отверстия по линии разреза
изоляционной трубки.
Нижняя рама
Передняя
решетка
Закрепление внутреннего агрегата
Зацепите выступы нижней рамы
за монтажную пластину.
Если выступы трудно зацепить,
снимите переднюю решетку.
Снятие внутреннего агрегата
Если их трудно освободить,
снимите переднюю решетку.
Открытие сервисной крышки
Сервисная крышка снимается.
1) Вывинтите винт из сервисной
крышки.
2) Потяните сервисную крышку по
диагонали вниз в направлении,
указанном стрелкой.
3) Потяните вниз.
Монтажную пластину
установить на стену,
которая способна выдержать
вес внутреннего агрегата.
30 мм или более от потолка
Передняя панель
50 мм·или
более от стен
(по обеим сторонам)
Воздушные фильтры
Монтажная пластина
Монтажная
пластина
Крепежный винт
монтажной пластины
(приобретаются на месте: M4 × 25)
Беспроводный пульт ДУ
Крепежный винт
держателя пульта ДУ
(приобретаются на месте: M3 × 20)
Держатель
пульта ДУ
Воздушный фильтр
Апатитно-титановый
фотокаталитический
фильтр для очистки воздуха
Каркас фильтра
Выступ
Апатитно-титановый фотокаталитический
фильтр для очистки воздуха (2 шт.)
Перед тем, как закреплять
винтами держатель пульта
ДУ на стене, убедитесь
в том, сигналы управления
должным образом
принимаются внутренним
агрегатом.
Выступ
Порядок открывания
Нажмите снизу вверх на нижнюю
часть передней решетки, чтобы
освободить выступы.
