Инструкция по монтажу
7
FWF
Фанкойлы
4PW64524-1B – 2014.03
Установка фанкойла
1 Отметьте, где нужно, необходимые для установки отверстия
в потолке. (Для имеющихся потолков.)
Q Размеры отверстий в потолке устанавливаются по
бумажному шаблону для установки (поставляется
вместе с агрегатом).
Q Проделайте необходимые для установки отверстия
впотолке.
Q Когда отверстия в потолке будут проделаны, может
потребоваться укрепить раму подвесного потолка для
поддержания уровня потолка и
предотвращения его
вибрации. Подробности уточните у строителей.
2 Установите подвесные болты. (Используйте болт
размером M8~M10.)
Для укрепления потолков, которые должны выдерживать
вес агрегата, используйте анкеры для имеющихся потолков
иврезные втулки, врезные анкеры или другие
приобретаемые на месте детали для новых потолков.
Расстояние между подвесными болтами отмечено на
бумажном шаблоне для установки (поставляется вместе
с агрегатом). По этому шаблону проверяются места,
требующие укрепления. Прежде, чем продолжать работу,
отрегулируйте зазор от потолка. См. пример установки на
рисунке 14: “Установка подвесных болтов”:
Уста но вк а фанкойла
4.4. Крепление агрегата
При установке дополнительного оборудования прочитайте
также инструкции по монтажу дополнительного оборудования.
В зависимости от условий на месте может оказаться легче
установить дополнительное оборудование до монтажа агрегата.
Однако на имеющихся потолках комплект для впуска свежего
воздуха всегда устанавливается до монтажа агрегата.
Дополнительная информация приведена в “Установка
дополнительного оборудования” на стр. 12.
1 Агрегат устанавливается
временно.
Прикрепите подвесной кронштейн к подвесному болту.
Укрепите его как следует с помощью гайки и шайбы с верхней
и нижней сторон подвесного кронштейна, как показано на
рисунке 15: “Закрепление подвесного кронштейна”.
2 Закрепите бумажный шаблон для установки (поставляется
вместе с агрегатом). (Только для новых потолков.)
Q Бумажный шаблон для установки совпадает
с измерениями отверстий
в потолке. Подробности
уточните у строителей.
Q Центр отверстия в потолке обозначен на бумажном
шаблоне для установки. Центр агрегата обозначен на
корпусе агрегата.
Q Прикрепите бумажный шаблон для установки винтами
к агрегату, как показано на рисунке 16: “Бумажный
шаблон для установки”.
3 Отрегулируйте агрегат в правильное положение для
монтажа.
4 Проверьте выравнивание агрегата по
горизонтали.
Q Не устанавливайте агрегат в наклонном положении.
Агрегат оснащен встроенным дренажным насосом
и поплавковым реле уровня. Если агрегат накренился
против направления потока конденсата (сторона
дренажного трубопровода поднята), поплавковое реле
уровня может не сработать, из-за чего вода вытечет.
Q Проверьте выравнивание агрегата по всем четырем
углам через уровень воды или с помощью
наполненной
водой виниловой трубки, как показано на рисунке ниже.

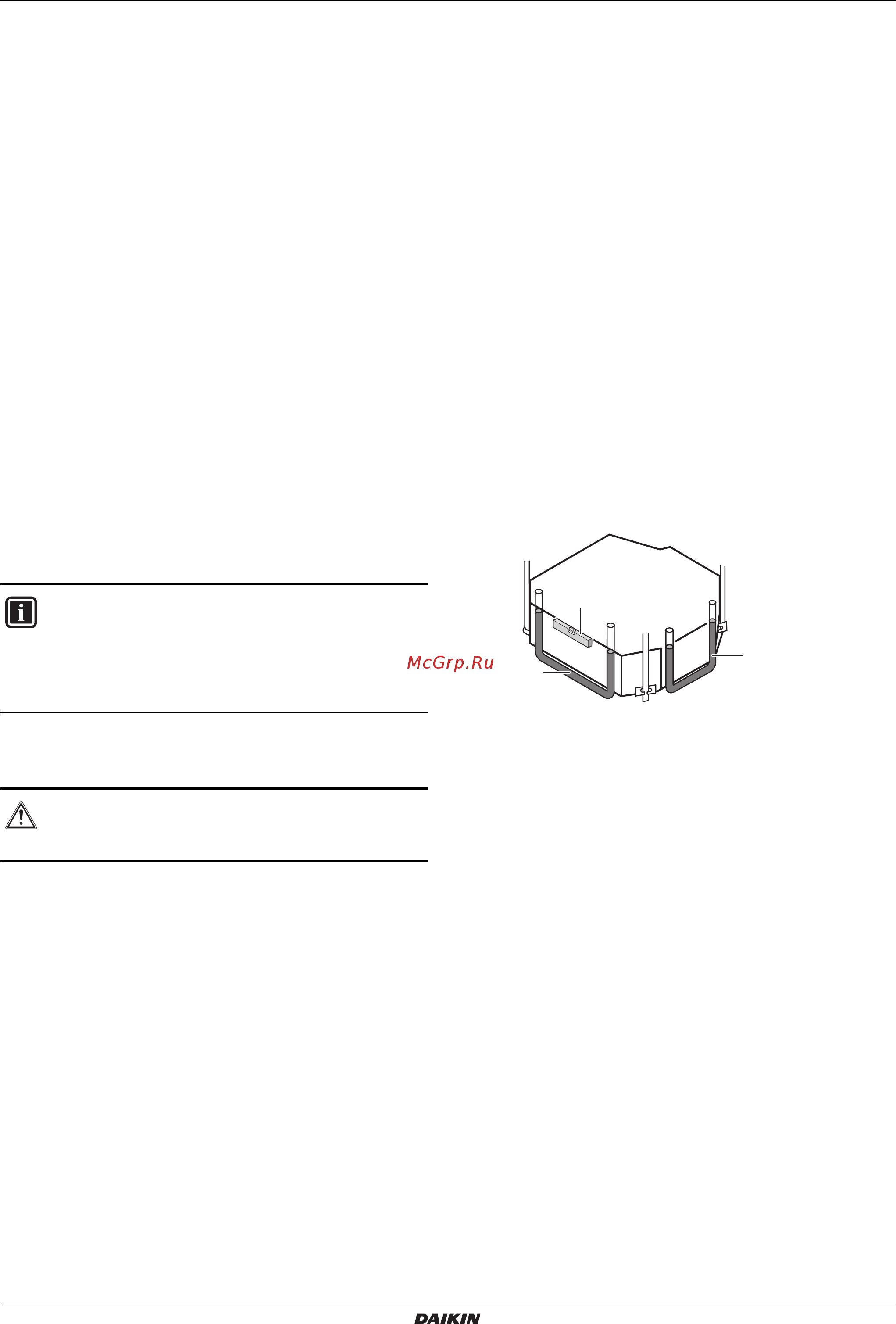

Рис. 4.2: Проверьте выравнивание агрегата
5 Снимите бумажный шаблон для установки. (Только для
новых потолков.)
Уста но вк а фан койла
a Потолочная плита
b Анкер
c Длинная муфта или винтовая стяжка
d Подвесной болт
e Подвесной потолок
Информация
Q Все упомянутые выше детали приобретаются
на месте.
Q По поводу установки, отличающейся от
стандартной, обращайтесь за консультацией
к ближайшему дилеру DAIKIN.
Осторожно
Во избежание травмы не беритесь за воздухозаборное
отверстие или алюминиевые ребра блока.
a Гайка (приобретается на месте)
b Шайба (поставляется вместе с агрегатом)
c Подвесной кронштейн
d Сдвоенная гайка (приобретается на месте)
a Бумажный шаблон для установки
(поставляется вместе с агрегатом)
b Винты (поставляются вместе с агрегатом)
a Уровень воды
b Виниловая трубка
b
b
a
